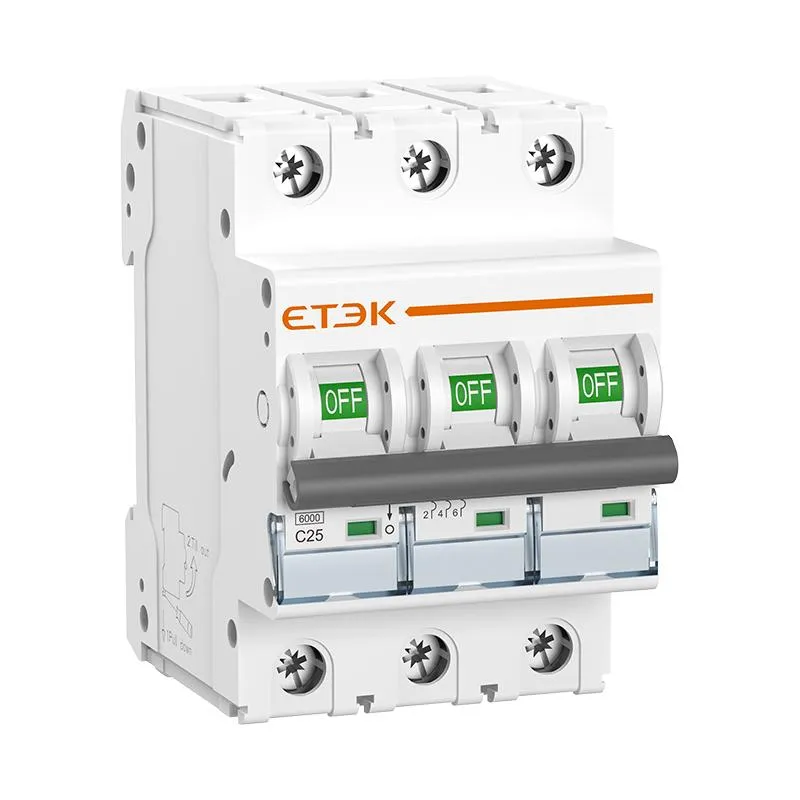

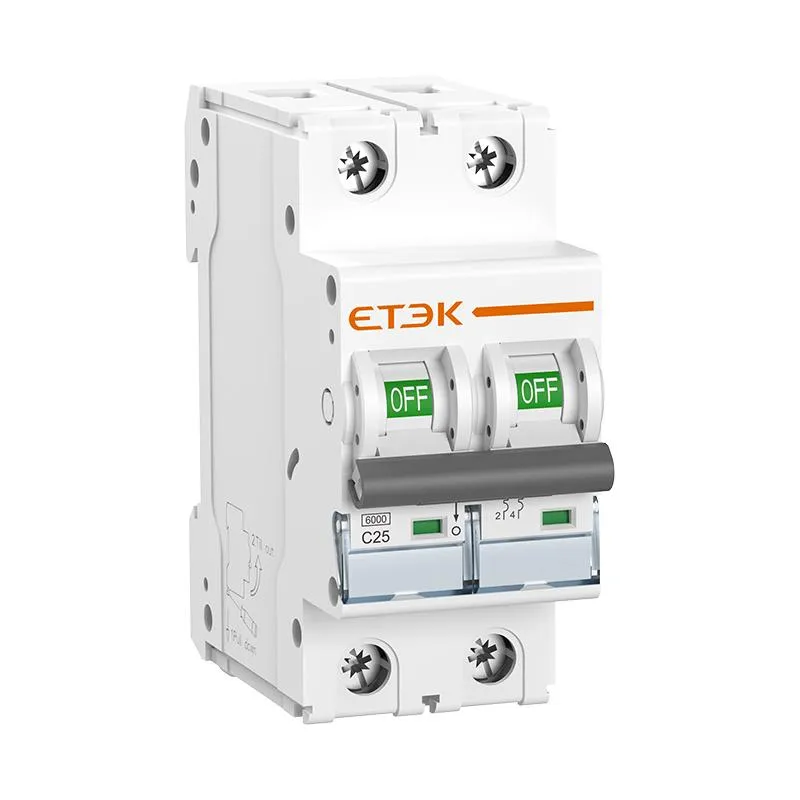

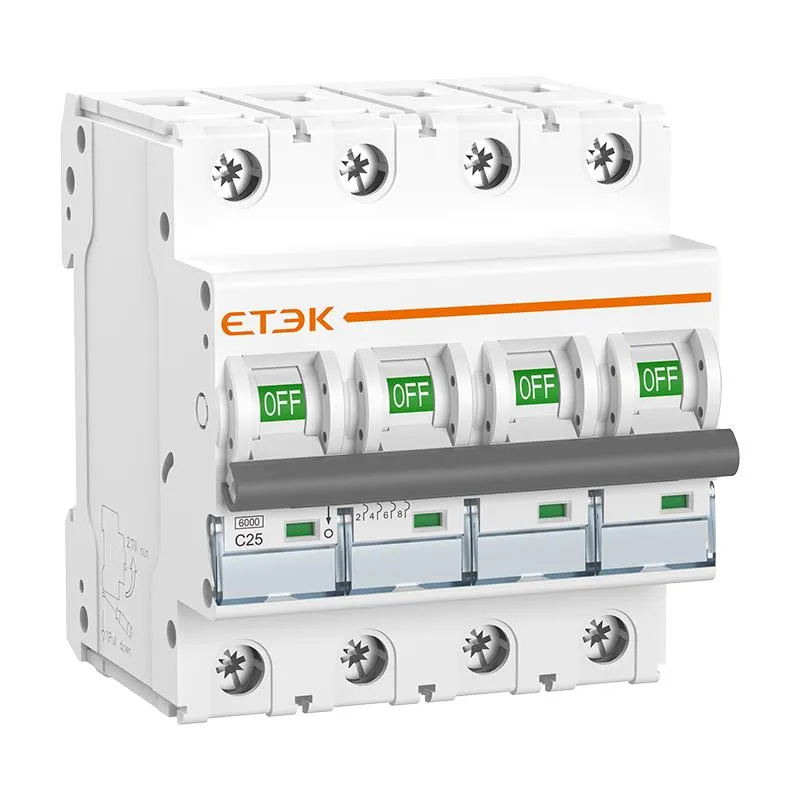

Der Miniatur-Leistungsschalter EKM3-63 ist das neueste Produkt, das von unserem Unternehmen entwickelt wurde. Diese Produktserie hat vollständige Spezifikationen und der maximale Nennstrom kann 63 A erreichen. Diese Produktserie hat klare grüne und rote Markierungen für EIN-AUS und eine transparente Abdeckung für Linienmarkierungen. EKM3-63 kann mit anderen Produkten für private Stromverteilungssysteme ≤63A verwendet werden.
Standard | IEC/EN60898-1 | IEC/EN60947-2 |
Nennstrom In | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A | |
Schutz | Überstrom und Kurzschluss | |
Art der Reise | Thermomagnetisch | |
Stangen | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |
Nennspannung Ue | 240/415V~ | |
Isolationsspannung Ui | 500 V | |
Nennfrequenz | 50/60Hz | |
Nennausschaltvermögen | 6.000A | |
Energiebegrenzungsklasse | 3 | |
Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4.000 V | |
Dielektrische Prüfspannung bei ind. Freq. für 1 min | 2 kV | |
Thermische Auslösecharakteristik | (1,13-1,45) x Zoll | 1,05-1,30) x Zoll |
Magnetische Auslösecharakteristik | B: (3-5) x Ein, C: (5-10) x Ein | (8-12) x Zoll |
Elektrisches Leben | 8.000 Zyklen | |
Mechanische Lebensdauer | 20.000 Zyklen | |
Kontaktstellungsanzeige | Ja | |
Schutzgrad | IP20 | |
Referenztemperatur für die Einstellung von Thermoelementen | 30℃ | |
Umgebungstemperatur (mit Tagesdurchschnitt ≤35℃) | -5℃~+40℃, Max.95% Luftfeuchtigkeit | |
Terminal-Verbindungstyp | Kabel/Stiftsammelschiene | |
max. Anschlussgröße für Kabel | 25mm2 | |
max. Anzugsmoment | 2,5Nm | |
Montage | Montage auf 35 mm DIN-Schiene | |
Verbindung | Von oben und unten |
Stangen | Nennstrom (A) | B-Kurve | C-Kurve | EC60947-2 |
1p | 1a | EKM3-63-1B01 | EKM3-63-1C01 | EKM3-63-101 |
2a | EKM3-63-1B02 | EKM3-63-1C02 | EKM3-63-102 | |
3A | EKM3-63-1B03 | EKM3-63-1C03 | EKM3-63-103 | |
4a | EKM3-63-1B04 | EKM3-63-1C04 | EKM3-63-104 | |
5A | EKM3-63-1B05 | EKM3-63-1C05 | EKM3-63-105 | |
6A | EKM3-63-1B06 | EKM3-63-1C06 | EKM3-63-106 | |
8A | EKM3-63-1B08 | EKM3-63-1C08 | EKM3-63-108 | |
10 A | EKM3-63-1B10 | EKM3-63-1C10 | EKM3-63-110 | |
13A | EKM3-63-1B13 | EKM3-63-1C13 | EKM3-63-113 | |
16A | EKM3-63-1B16 | EKM3-63-1C16 | EKM3-63-116 | |
20A | EKM3-63-1B20 | EKM3-63-1C20 | EKM3-63-120 | |
25A | EKM3-63-1B25 | EKM3-63-1C25 | EKM3-63-125 | |
32A | EKM3-63-1B32 | EKM3-63-1C32 | EKM3-63-132 | |
40A | EKM3-63-1B40 | EKM3-63-1C40 | EKM3-63-140 | |
50A | EKM3-63-1B50 | EKM3-63-1C50 | EKM3-63-150 | |
63A | EKM3-63-1B63 | EKM3-63-1C63 | EKM3-63-163 | |
2p | 1a | EKM3-63-2B01 | EKM3-63-2C01 | EKM3-63-201 |
2a | EKM3-63-2B02 | EKM3-63-2C02 | EKM3-63-202 | |
3A | EKM3-63-2B03 | EKM3-63-2C03 | EKM3-63-203 | |
4a | EKM3-63-2B04 | EKM3-63-2C04 | EKM3-63-204 | |
5A | EKM3-63-2B05 | EKM3-63-2C05 | EKM3-63-205 | |
6A | EKM3-63-2B06 | EKM3-63-2C06 | EKM3-63-206 | |
8A | EKM3-63-2B08 | EKM3-63-2C08 | EKM3-63-208 | |
10 A | EKM3-63-2B10 | EKM3-63-2C10 | EKM3-63-210 | |
13A | EKM3-63-2B13 | EKM3-63-2C13 | EKM3-63-213 | |
16A | EKM3-63-2B16 | EKM3-63-2C16 | EKM3-63-216 | |
20A | EKM3-63-2B20 | EKM3-63-2C20 | EKM3-63-220 | |
25A | EKM3-63-2B25 | EKM3-63-2C25 | EKM3-63-225 | |
32A | EKM3-63-2B32 | EKM3-63-2C32 | EKM3-63-232 | |
40A | EKM3-63-2B40 | EKM3-63-2C40 | EKM3-63-240 | |
50A | EKM3-63-2B50 | EKM3-63-2C50 | EKM3-63-250 | |
63A | EKM3-63-2B63 | EKM3-63-2C63 | EKM3-63-263 | |
3p | 1a | EKM3-63-3B01 | EKM3-63-3C01 | EKM3-63-301 |
2a | EKM3-63-3B02 | EKM3-63-3C02 | EKM3-63-302 | |
3A | EKM3-63-3B03 | EKM3-63-3C03 | EKM3-63-303 | |
4a | EKM3-63-3B04 | EKM3-63-3C04 | EKM3-63-304 | |
5A | EKM3-63-3B05 | EKM3-63-3C05 | EKM3-63-305 | |
6A | EKM3-63-3B06 | EKM3-63-3C06 | EKM3-63-306 | |
8A | EKM3-63-3B08 | EKM3-63-3C08 | EKM3-63-308 | |
10 A | EKM3-63-3B10 | EKM3-63-3C10 | EKM3-63-310 | |
13A | EKM3-63-3B13 | EKM3-63-3C13 | EKM3-63-313 | |
16A | EKM3-63-3B16 | EKM3-63-3C16 | EKM3-63-316 | |
20A | EKM3-63-3B20 | EKM3-63-3C20 | EKM3-63-320 | |
25A | EKM3-63-3B25 | EKM3-63-3C25 | EKM3-63-325 | |
32A | EKM3-63-3B32 | EKM3-63-3C32 | EKM3-63-332 | |
40A | EKM3-63-3B40 | EKM3-63-3C40 | EKM3-63-340 | |
50A | EKM3-63-3B50 | EKM3-63-3C50 | EKM3-63-350 | |
63A | EKM3-63-3B63 | EKM3-63-3C63 | EKM3-63-363 | |
4p | 1a | EKM3-63-4B01 | EKM3-63-4C01 | EKM3-63-401 |
2a | EKM3-63-4B02 | EKM3-63-4C02 | EKM3-63-402 | |
3A | EKM3-63-4B03 | EKM3-63-4C03 | EKM3-63-403 | |
4a | EKM3-63-4B04 | EKM3-63-4C04 | EKM3-63-404 | |
5A | EKM3-63-4B05 | EKM3-63-4C05 | EKM3-63-405 | |
6A | EKM3-63-4B06 | EKM3-63-4C06 | EKM3-63-406 | |
8A | EKM3-63-4B08 | EKM3-63-4C08 | EKM3-63-408 | |
10 A | EKM3-63-4B10 | EKM3-63-4C10 | EKM3-63-410 | |
13A | EKM3-63-4B13 | EKM3-63-4C13 | EKM3-63-413 | |
16A | EKM3-63-4B16 | EKM3-63-4C16 | EKM3-63-416 | |
20A | EKM3-63-4B20 | EKM3-63-4C20 | EKM3-63-420 | |
25A | EKM3-63-4B25 | EKM3-63-4C25 | EKM3-63-425 | |
32A | EKM3-63-4B32 | EKM3-63-4C32 | EKM3-63-432 | |
40A | EKM3-63-4B40 | EKM3-63-4C40 | EKM3-63-440 | |
50A | EKM3-63-4B50 | EKM3-63-4C50 | EKM3-63-450 | |
63A | EKM3-63-4B63 | EKM3-63-4C63 | EKM3-63-463 | |
1P+N | 1a | EKM3-63-1NB01 | EKM3-63-1NC01 | |
2a | EKM3-63-1NB02 | EKM3-63-1NC02 | ||
3A | EKM3-63-1NB03 | EKM3-63-1NC03 | ||
4a | EKM3-63-1NB04 | EKM3-63-1NC04 | ||
5A | EKM3-63-1NB05 | EKM3-63-1NC05 | ||
6A | EKM3-63-1NB06 | EKM3-63-1NC06 | ||
8A | EKM3-63-1NB08 | EKM3-63-1NC08 | ||
10 A | EKM3-63-1NB10 | EKM3-63-1NC10 | ||
13A | EKM3-63-1NB13 | EKM3-63-1NC13 | ||
16A | EKM3-63-1NB16 | EKM3-63-1NC16 | ||
20A | EKM3-63-1NB20 | EKM3-63-1NC20 | ||
25A | EKM3-63-1NB25 | EKM3-63-1NC25 | ||
32A | EKM3-63-1NB32 | EKM3-63-1NC32 | ||
40A | EKM3-63-1NB40 | EKM3-63-1NC40 | ||
50A | EKM3-63-1NB50 | EKM3-63-1NC50 | ||
63A | EKM3-63-1NB63 | EKM3-63-1NC63 | ||
3P+N | 1a | EKM3-63-3NB01 | EKM3-63-3NC01 | |
2a | EKM3-63-3NB02 | EKM3-63-3NC02 | ||
3A | EKM3-63-3NB03 | EKM3-63-3NC03 | ||
4a | EKM3-63-3NB04 | EKM3-63-3NC04 | ||
5A | EKM3-63-3NB05 | EKM3-63-3NC05 | ||
6A | EKM3-63-3NB06 | EKM3-63-3NC06 | ||
8A | EKM3-63-3NB08 | EKM3-63-3NC08 | ||
10 A | EKM3-63-3NB10 | EKM3-63-3NC10 | ||
13A | EKM3-63-3NB13 | EKM3-63-3NC13 | ||
16A | EKM3-63-3NB16 | EKM3-63-3NC16 | ||
20A | EKM3-63-3NB20 | EKM3-63-3NC20 | ||
25A | EKM3-63-3NB25 | EKM3-63-3NC25 | ||
32A | EKM3-63-3NB32 | EKM3-63-3NC32 | ||
40A | EKM3-63-3NB40 | EKM3-63-3NC40 | ||
50A | EKM3-63-3NB50 | EKM3-63-3NC50 | ||
63A | EKM3-63-3NB63 | EKM3-63-3NC63 |
