● Norm: IEC60947-3
● Kompaktes Design
● Nennstrom: 16-40 A
● Frontbetrieb mit drei stabilen Positionen I-0-II
● Aus in mittlerer Position
● Kann zusammen mit anderen Produkten wie Leitungsschutzschaltern (MCB), Fehlerstromschutzschaltern (RCCB) und Trennschaltern in einer Verteilertafel montiert werden.
● Einfache Schnappmontage auf DIN-Schiene
● Zertifikate: CE, CB
Ein Umschalter dient dazu, die Stromversorgung eines Hauses oder Unternehmens vom öffentlichen Stromnetz auf einen lokalen Generator umzuschalten, wenn ein Stromausfall auftritt. Er wird auch als Transferschalter bezeichnet und ist direkt mit der Stromversorgung des Generators und dem Haus verbunden.

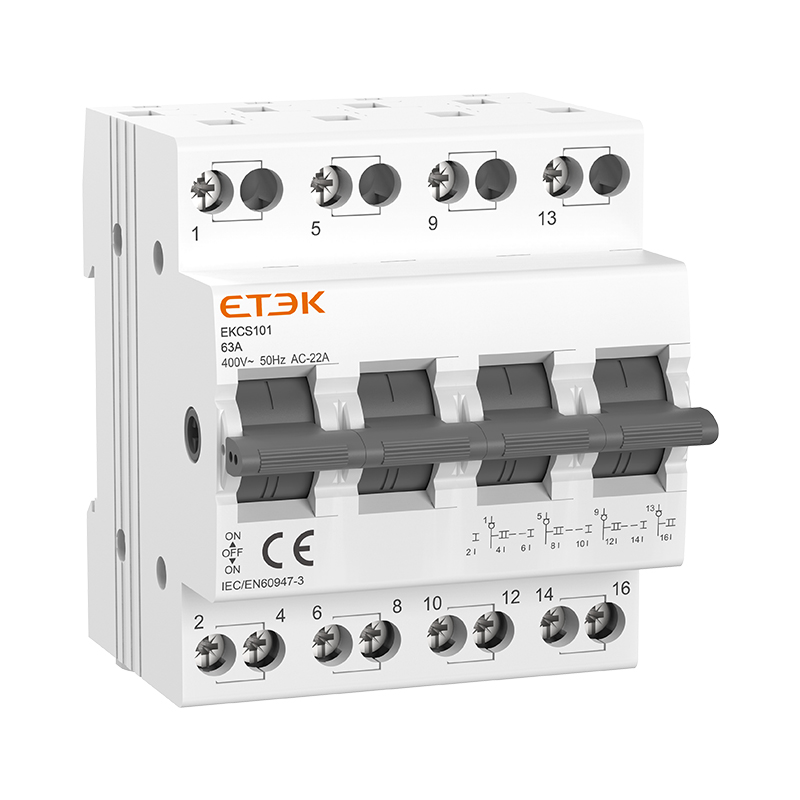

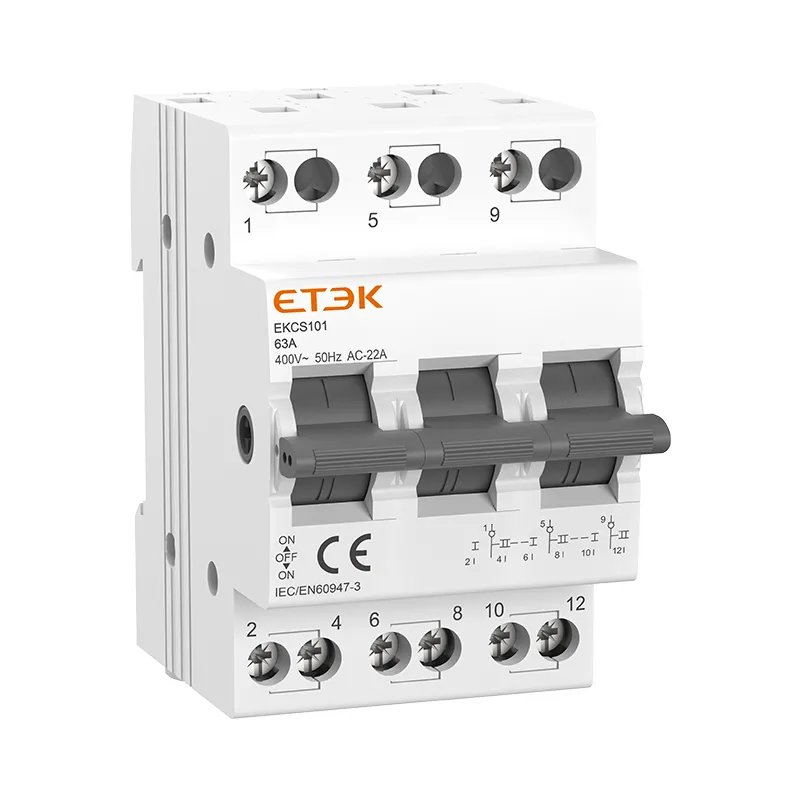

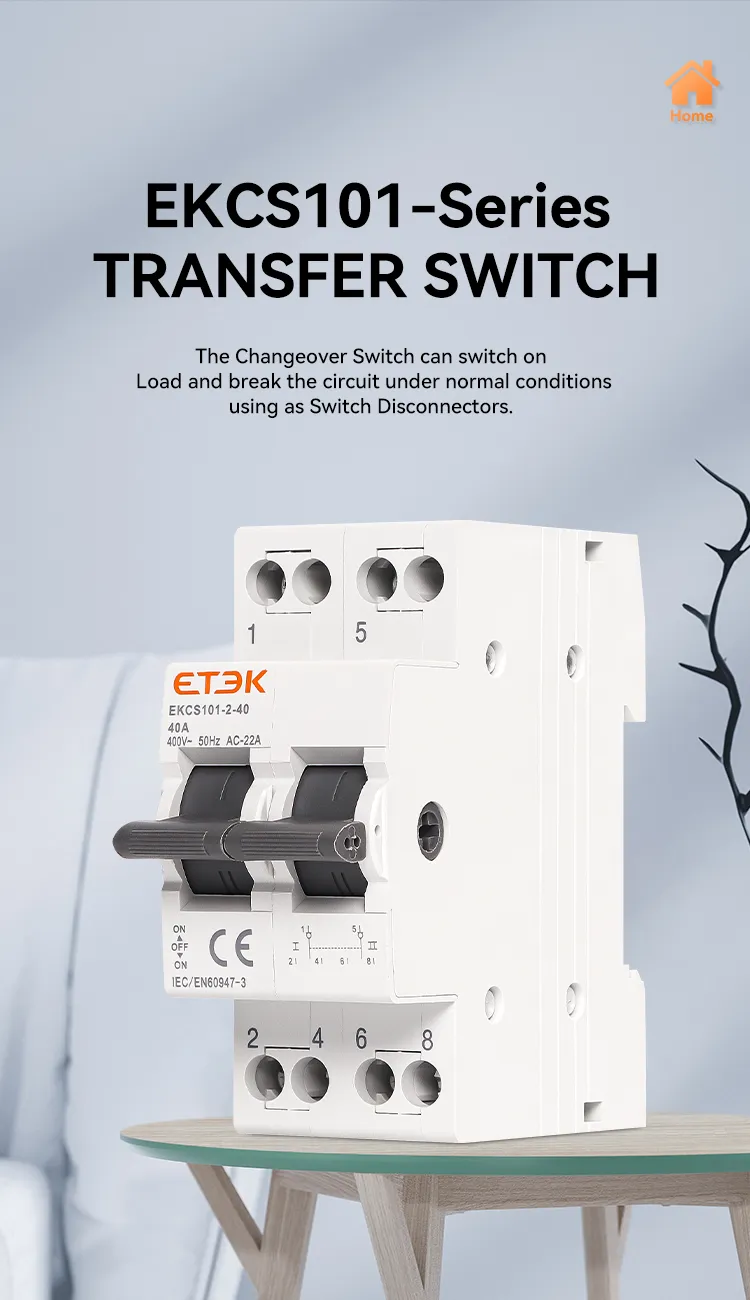

Der Schienen-Doppelstromumwandlungs-Trennschalter EKCS101 bietet vier Funktionen: Ein, Aus, Umschalten und Trennen. Er ermöglicht das freie Ein- und Ausschalten zwischen zwei Lasten, die von einer Leitungsgruppe versorgt werden, oder zwischen zwei Stromquellen. Die Montage erfolgt auf DIN-Schienen (35 × 7,5 mm). Das Gehäuse aus spritzgegossenem PA66 ist hochflammhemmend und eignet sich ideal für Schalt- und Öffnungsvorgänge in Industrieanlagen und Stromkreisen. Der maximale Strom beträgt 40 A. Die Montage und Verdrahtung auf der Führungsschiene ist einfach und sicher.

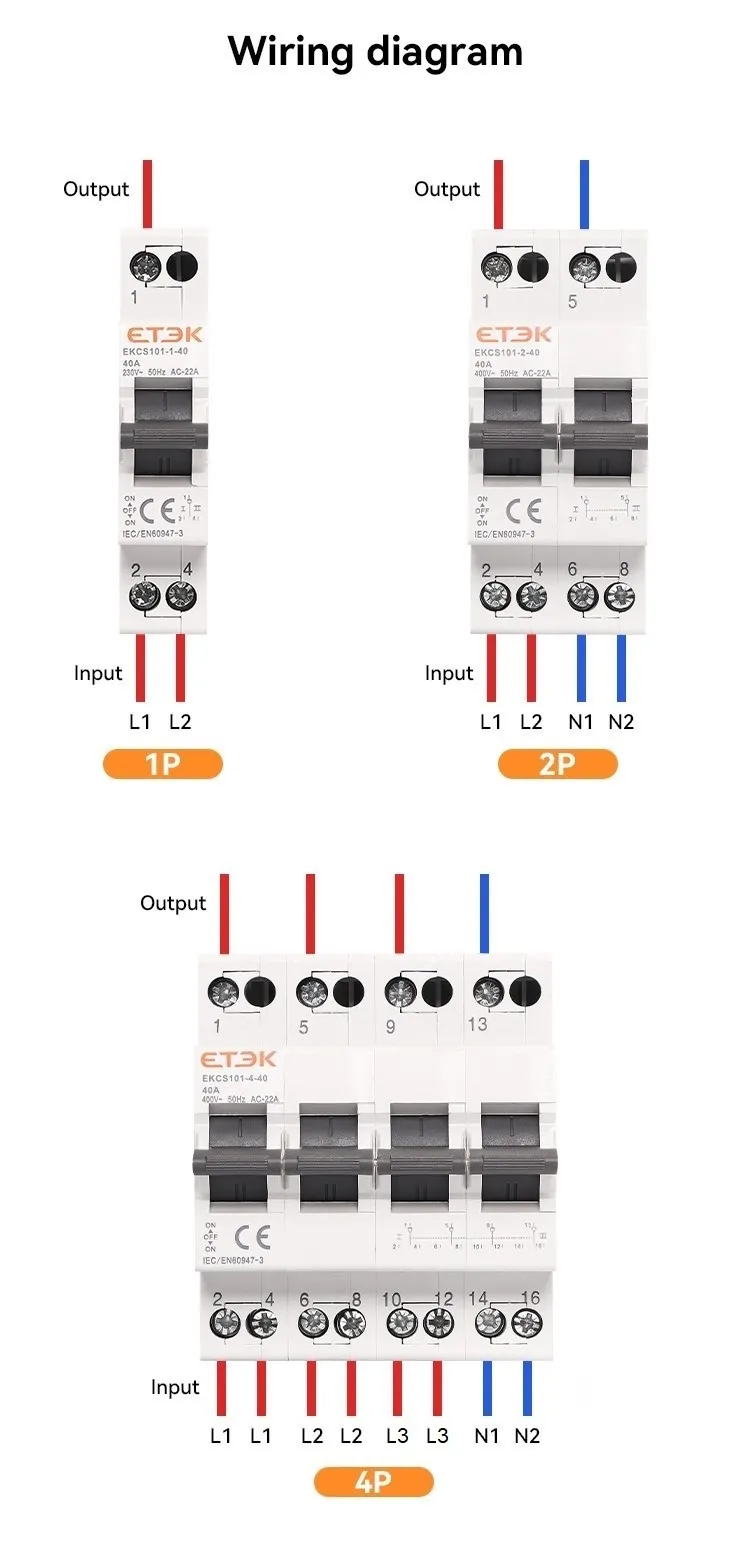

1. Wenn der Griff die Position I erreicht: 1.5 und 2.6 sind verbunden.
2. Wenn der Griff die Position II erreicht: 1,5 und 4,8 sind verbunden.
3. Wenn sich der Griff in der mittleren Position befindet: Beide Gruppen sind getrennt.

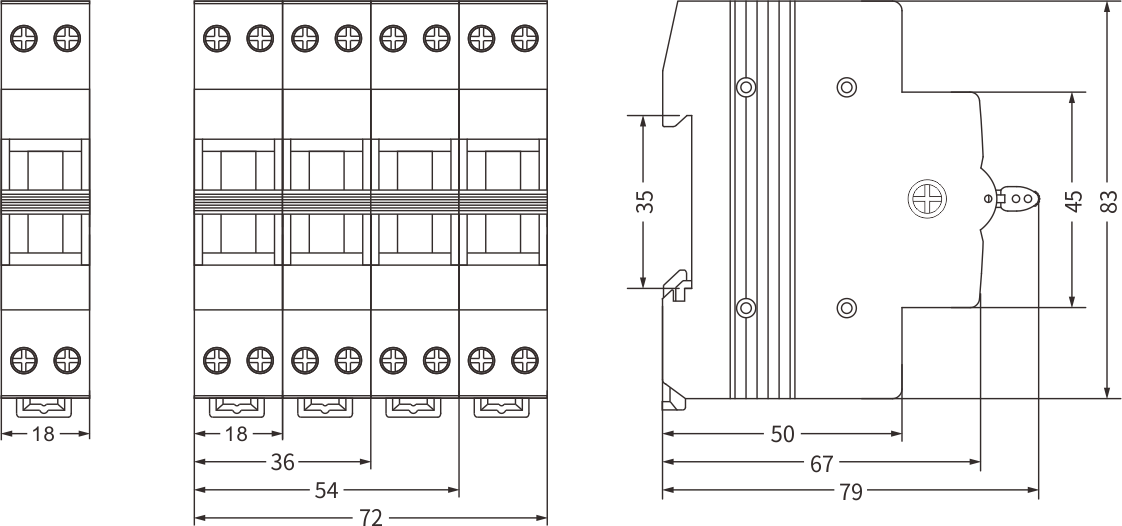

| Nennspannung | 240/415V~ |
| Nennstrom | 16,25,32,40A |
| Nennfrequenz | 50/60 Hz |
| Anzahl der Pole | 1,2,3,4P |
| Nutzungskategorie | AC 22A |
| Kontaktformular | I-0-II |
| Elektrische Lebensdauer | 1500 Zyklen |
| Mechanische Lebensdauer | 8500 Zyklen |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -5℃...40℃ |
| Anschluss-/Kabelgröße | 16 mm² |
| Montage | Auf DIN EN60715 (35 mm) mittels Schnellverschlussvorrichtung |
| Poles | Reference No. | Specification |
| 1P | EKCS101-1-16 | Modular Changeover Switch 1-0-2 1P 16A |
| EKCS101-1-25 | Modular Changeover Switch 1-0-2 1P 25A | |
| EKCS101-1-32 | Modular Changeover Switch 1-0-2 1P 32A | |
| EKCS101-1-40 | Modular Changeover Switch 1-0-2 1P 40A | |
| 2P | EKCS101-2-16 | Modular Changeover Switch 1-0-2 2P 16A |
| EKCS101-2-25 | Modular Changeover Switch 1-0-2 2P 25A | |
| EKCS101-2-32 | Modular Changeover Switch 1-0-2 2P 32A | |
| EKCS101-2-40 | Modular Changeover Switch 1-0-2 2P 40A | |
| 3P | EKCS101-3-16 | Modular Changeover Switch 1-0-2 3P 16A |
| EKCS101-3-25 | Modular Changeover Switch 1-0-2 3P 25A | |
| EKCS101-3-32 | Modular Changeover Switch 1-0-2 3P 32A | |
| EKCS101-3-40 | Modular Changeover Switch 1-0-2 3P 40A | |
| 4P | EKCS101-4-16 | Modular Changeover Switch 1-0-2 4P 16A |
| EKCS101-4-25 | Modular Changeover Switch 1-0-2 4P 25A | |
| EKCS101-4-32 | Modular Changeover Switch 1-0-2 4P 32A | |
| EKCS101-4-40 | Modular Changeover Switch 1-0-2 4P 40A |
