Umfassender Gleichstrom- und Hochfrequenzschutz
Komplette Anwendungslösung
Weltweit zertifizierte Sicherheit
Einfach zu installieren
ETEK Electric bietet ein umfassendes Sortiment an RCCB- und RCBO-Geräten vom Typ B an. Die folgende Tabelle gibt einen kurzen Überblick über die wichtigsten Baureihen und ihre typischen Anwendungsbereiche.
| Baureihe | Gerätetyp | Nennstrom | Pole | Typische Anwendungsbereiche |
|---|---|---|---|---|

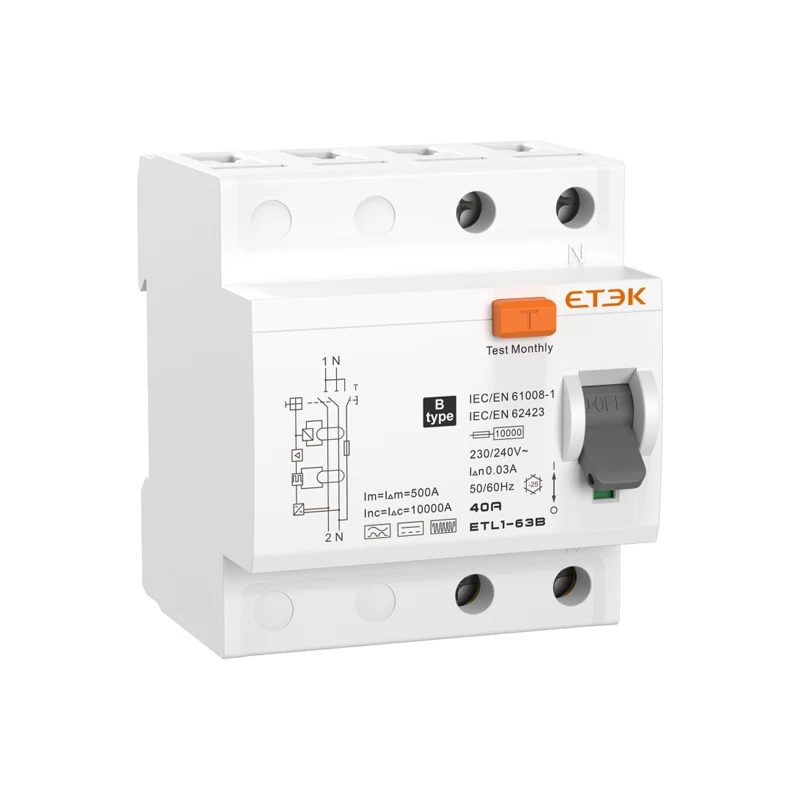

| EKL1-63B/ETL1-63B | Fehlerstromschutzschalter Typ B | 16–63 A | 1P+N / 3P+N | Hauptzuleitung, PV, Antriebe, kleine EV-Platinen |
| EKL6-100B | Fehlerstromschutzschalter Typ B | 16–100 A | 1P+N / 3P+N | Hochleistungs-Einspeisung, EV-Schränke, PV-Anlagen |

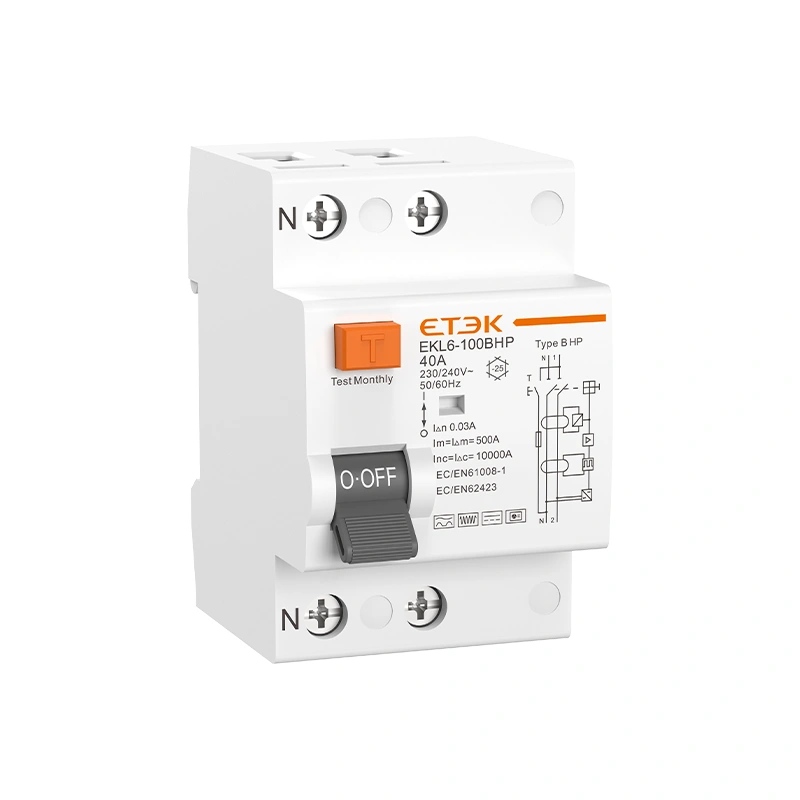

| EKL6-100BHP | Fehlerstromschutzschalter Typ B HP | 16–100 A | 1P+N / 3P+N | Wärmepumpen, invertergesteuerte HLK-Anlagen |
| EKL6-100B+ | Fehlerstromschutzschalter Typ B+ | 16–100 A | 1P+N / 3P+N | USV, Rechenzentren, medizinische Stromversorgung |
| EKL6-63EV | EV-Fehlerstromschutzschalter (IEC/EN 62955) | 16–63 A | 1P+N / 3P+N | Nur für EV-Ladestromkreise |

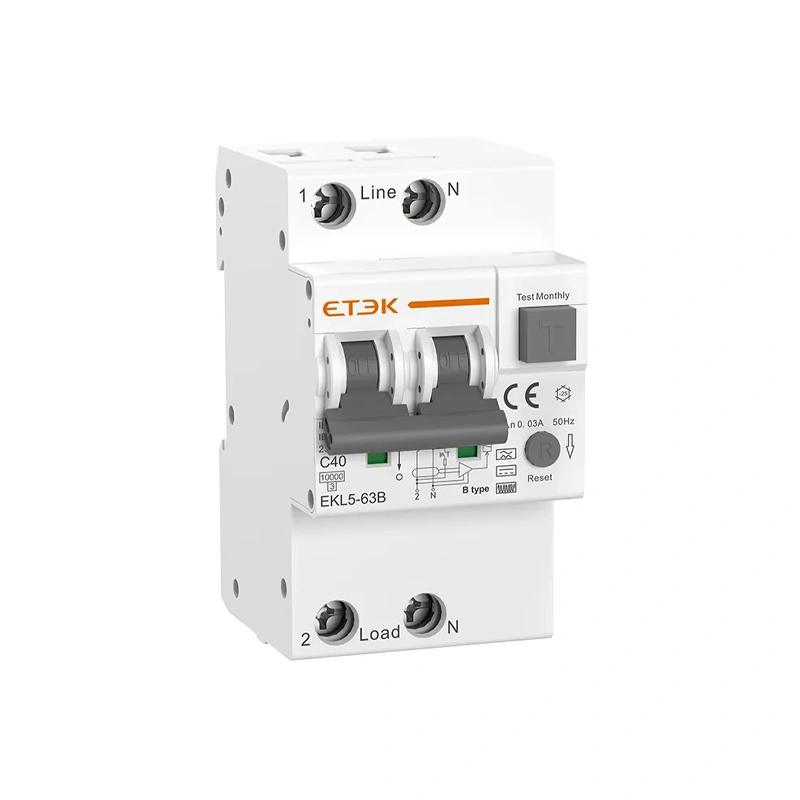

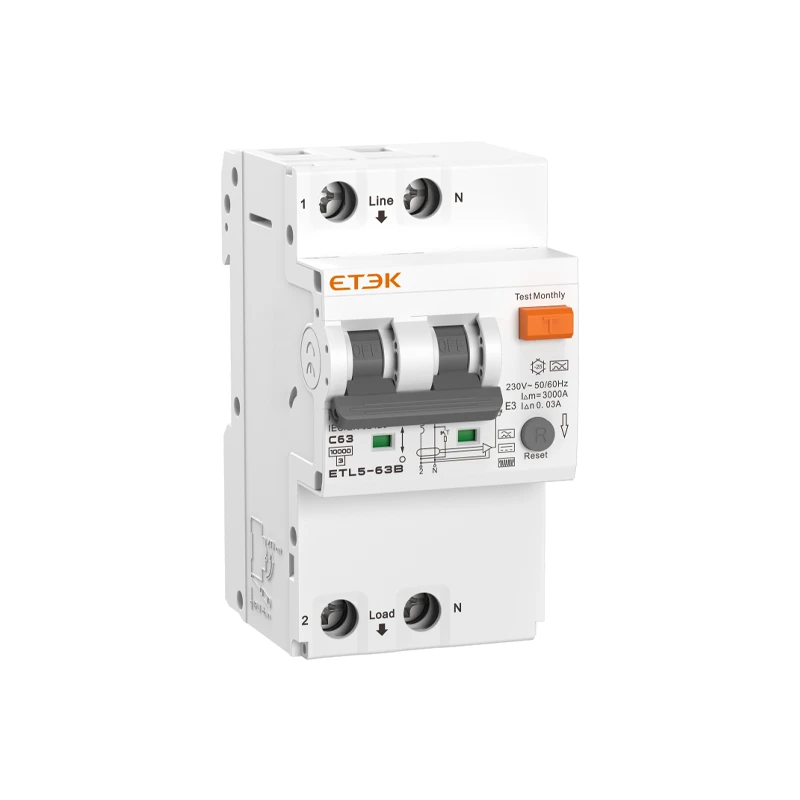

| EKL5-63B/ETL5-63B | RCBO Typ B | 6–63 A | 1P+N / 3P+N | Endstromkreise, EV-Ladegeräte, PV-Stränge |

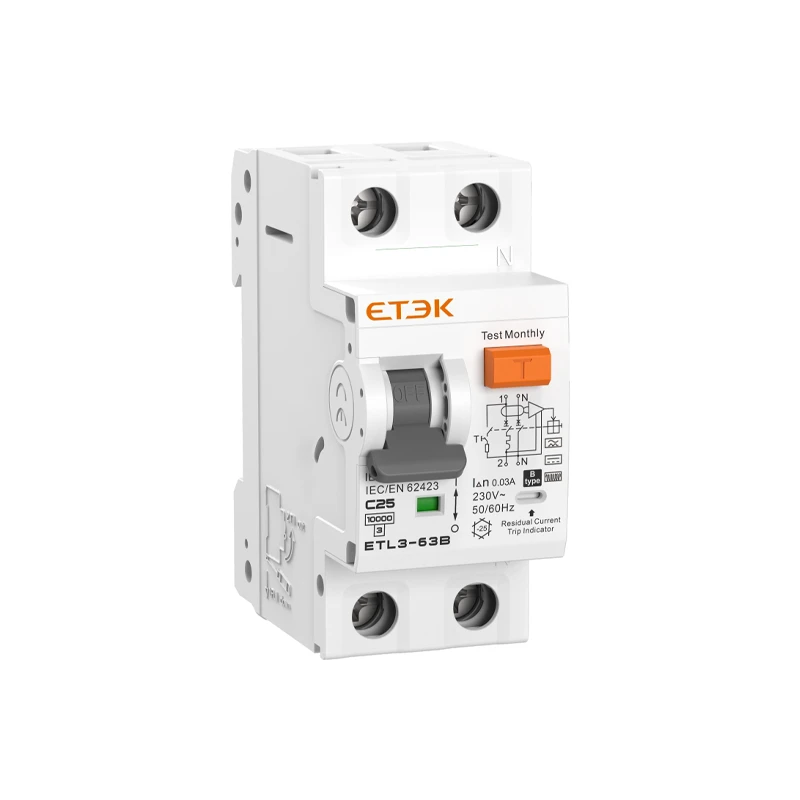

| ETL3-63B | Kompakter RCBO vom Typ B | 6–63 A | 1P+N | Nachrüstplatinen bei begrenztem Platzangebot |
| EKL19-40B | 1-Modul-RCBO Typ B | 6–40 A | IP+N | Platzkritische Endstromkreise |
Fehlerstromschutzschalter (FI-Schalter) des Typs B bieten Schutz vor Fehlerströmen und werden zusammen mit separaten Leitungsschutzschaltern (LS-Schaltern) verwendet. Sie eignen sich ideal für Hauptzuleitungen und Verteilerkästen, in denen mehrere Stromkreise unter einem Gerät des Typs B zusammengefasst sind.
Fehlerstromschutzschalter (FI-Schalter) des Typs B vereinen Überstrom- und Fehlerstromschutz in einem einzigen Gerät. Sie eignen sich gut für Endstromkreise, bei denen selektive Trennung, Koordination und Platzersparnis im Verteilerkasten wichtig sind.
RCDs vom Typ B kommen überall dort zum Einsatz, wo Gleichstromanteile und hochfrequente Ableitströme auftreten können. Die folgenden Szenarien decken die gängigsten Anwendungsfälle ab.
| Anwendung | Typische Ausrüstung | Typ A | Typ B | Typ B HP | Typ B+ | EV-Typ |
|---|---|---|---|---|---|---|
| PV-Wechselrichter | String- oder Hybrid-Wechselrichter mit Gleichstromeingang | |||||
| Laden von Elektrofahrzeugen | Wechselstrom-Wallbox, Gleichstrom-Schnellladegeräte | |||||
| Wärmepumpen | Invertergesteuerte Kompressoren | |||||
| Frequenzumrichter | Steuerung von Industriemotoren | |||||
| USV- und Batteriesysteme | Online-USV, Energiespeicher | |||||
| Allgemeine Steckdosenanschlüsse | Gemischte Lasten in Wohn- oder Bürogebäuden |
RCCBs und RCBOs werden in Verteilertafeln unterschiedlich eingesetzt. Der folgende Vergleich hilft Ihnen dabei, für jedes Projekt die richtige Lösung auszuwählen.
| Artikel | Fehlerstromschutzschalter Typ B | Fehlerstromschutzschalter mit Schutzschalterfunktion Typ B |
|---|---|---|
| Hauptfunktion | Nur Fehlerstromschutz (Erdschluss). Erfordert separate Leitungsschutzschalter für den Überstrom- und Kurzschlussschutz. | Kombinierter Fehlerstrom-, Überstrom- und Kurzschlussschutz in einem Gerät für jeden Endstromkreis. |
| Typische Einbaulage in der Schalttafel | Als Hauptstromschutzschalter oder als Gruppen-Fehlerstromschutzschalter für mehrere Abzweigstromkreise (z. B. EV-, PV- und HLK-Gruppen). | Direkt an jedem Endstromkreis (Steckdose, Ladegerät, Wechselrichter, Wärmepumpe), an dem ein selektiver Schutz erforderlich ist. |
| Anzahl der Geräte | Weniger Fehlerstromschutzschalter (RCDs), dafür mehr Leitungsschutzschalter (MCBs). Geeignet für Verteiler mit gruppierten Lasten | Ein Fehlerstromschutzschalter (RCBO) pro Stromkreis. Mehr Geräte, aber jeder Stromkreis ist unabhängig und lässt sich leichter auf Fehler überprüfen |
| Vorteile in der Praxis | Einfache Architektur und kostengünstiger Gruppenschutz. | Beste Selektivität, schnelle Fehlerortung, minimale Auswirkungen auf andere Stromkreise |
| Platz auf der DIN-Schiene | Fehlerstromschutzschalter (RCCB) + separate Leitungsschutzschalter (MCBs). Effizient, wenn die Stromkreise in Gruppen angeordnet sind | Kompakte 1- oder 2-Modul-Kombischalter (RCBOs) optimieren den Platz für viele Endstromkreise bei begrenzter Breite. |
| Typische Modelle der ETEK-Serie | EKL1-63B/ETL1-63B, EKL6-100B, EKL6-100BHP, EKL6-100B+; RCCB vom Typ EKL6-63EV ausschließlich für Elektrofahrzeuganwendungen. | EKL5-63B/ETL5-63B (Standard), ETL3-63B (kompakt, 2 Module), EKL19-40B (1 Modul für platinen mit begrenztem Platzangebot). |
| Wann sollte man sich für | entscheiden?Verwenden Sie Fehlerstromschutzschalter vom Typ B als Haupt- oder Gruppenschutz, wenn mehrere Stromkreise einen gemeinsamen Fehlerstromschutzschalter nutzen können | Verwenden Sie Fehlerstromschutzschalter vom Typ B für einzelne EV-Ladegeräte, Wärmepumpen, PV-Stränge, Server-Racks und andere kritische Lasten |
Die folgenden Beispiele zeigen, wie RCCB- und RCBO-Geräte vom Typ B in der Praxis üblicherweise kombiniert werden.
Die folgenden Fragen fassen die wichtigsten Punkte bei der Auswahl und dem Einsatz von Fehlerstromschutzschaltern vom Typ B zusammen.
Ein Fehlerstromschutzschalter vom Typ B ist ein für Wechsel- und Gleichstrom empfindliches Fehlerstromschutzgerät. Er erkennt sinusförmigen Wechselstrom, pulsierenden Gleichstrom, gleichförmigen Gleichstrom sowie Fehlerströme mit gemischten Frequenzen. Zu den typischen Anwendungsbereichen zählen Ladestationen für Elektrofahrzeuge, Photovoltaik-Wechselrichter, Wärmepumpen, Frequenzumrichter, USV-Anlagen und Frequenzwandler.
Standard-Fehlerstromschutzschalter vom Typ B erkennen Fehlerströme bis zu etwa 1 kHz. Der Typ B+ erweitert diesen Bereich auf bis zu 20 kHz und begrenzt den Auslösestrom auf 420 mA, um den Brandschutz zu verbessern. Der Typ B HP ist auf Wärmepumpen und umrichtergesteuerte HLK-Anlagen mit höheren Betriebsfrequenzen abgestimmt und verfügt über eine Mindestauslöseschwelle von 150 mA oberhalb von 1 kHz, um Fehlauslösungen zu reduzieren.
Nein. RCDs vom Typ EV (z. B. Geräte gemäß IEC/EN 62955) sind ausschließlich für Ladestromkreise von Elektrofahrzeugen ausgelegt. Sie kombinieren den Schutz nach Typ A mit einer Erkennung von gleichstromförmigem Strom ab 6 mA, dürfen jedoch nicht als Ersatz für RCDs vom Typ B in anderen Anwendungen wie PV-Wechselrichtern, Antrieben oder USVs verwendet werden, bei denen ein vollständiges Verhalten nach Typ B erforderlich ist.
Verwenden Sie Fehlerstromschutzschalter vom Typ B, wenn ein zentraler Schutz für mehrere Abzweigstromkreise erforderlich ist, typischerweise als Haupt- oder Gruppenfehlerstromschutzschalter. Wählen Sie Fehlerstromschutzschalter vom Typ B, wenn einzelne Endstromkreise sowohl einen Überstromschutz benötigen.
Wenden Sie sich bei Sonderanfertigungen, Projektspezifikationen und Mengenrabatten bitte direkt an unser Vertriebsteam.
Kontakt zum Vertriebsteam
Für Großbestellungen, Projektausschreibungen und technischen Support vor Ort. Finden Sie einen zertifizierten Typ-B-RCD-Partner in Ihrer Nähe.
Einen Vertriebspartner finden
Kaufen Sie direkt über unsere autorisierte E-Commerce-Plattform mit sicherer Zahlungsabwicklung und schnellem Versand.
Online kaufen
