● Normen: IEC61009-1, IEC62423
● Fehlerstromtyp: B
● Nennstrom: 16, 20, 25, 32, 40 A
● Nennspannung: 230/240 V
● Polzahl: 2P(1P+N)
● Bemessungsrestbetriebsstrom (IAn): 30 mA
● Bemessungskurzschlussausschaltvermögen: 6 kA
● Auslösekurve: B, C
● Umgebungslufttemperatur: -25...+55 ℃
● Lagertemperatur: -25...+70 ℃
● Eingangsmethode: Bidirektional
● Zertifikate: CE, UKCA

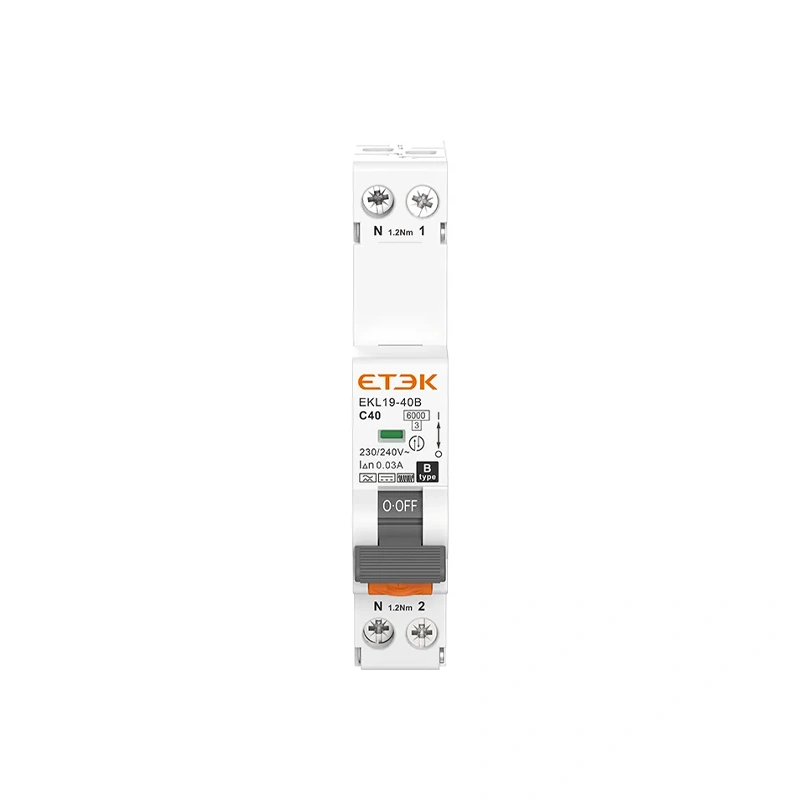

Der EKL19-40B ist ein einmoduliger Fehlerstromschutzschalter (FI-Schalter) vom Typ B mit Überstromschutz (RCBO) von ETEK Electric. Dieses fortschrittliche Schutzgerät behandelt effizient Überströme, Kurzschlüsse und Erdschlüsse und ist speziell für die Erkennung komplexer Signalformen und Gleichstromfehlerströme ausgelegt. Dank seiner kompakten Bauweise eignet er sich ideal für moderne Elektroinstallationen mit begrenztem Platzangebot.
Der EKL19-40B arbeitet mit einer Nennspannung von 230/240 V und unterstützt einen maximalen Strom von bis zu 40 A. Er zeichnet sich durch eine Fehlerstromempfindlichkeit von 30 mA und eine Kurzschlussfestigkeit von 6 kA aus. Darüber hinaus bietet er sowohl B- als auch C-Kennlinien und ist somit ideal zum Schutz empfindlicher elektronischer Geräte wie Ladegeräte für Elektrofahrzeuge, Solarmodule und Wärmepumpen geeignet.

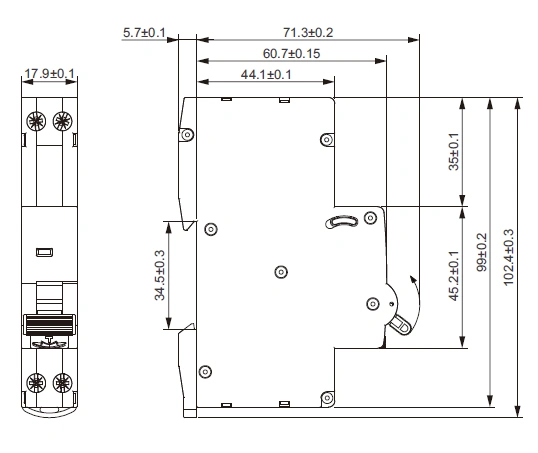

Kompaktes Design: Die einmodulige (18 mm) Struktur spart Platz im Verteilerkasten und ist somit ideal für moderne, platzsparende Installationen oder Nachrüstungen.
Bidirektionale Verdrahtungsfähigkeit: Ermöglicht den Anschluss von Leitern entweder von den oberen oder von den unteren Klemmen und bietet so Flexibilität bei der Installation in verschiedenen Schaltschrankkonfigurationen bei gleichzeitiger Beibehaltung einheitlicher elektrischer Eigenschaften.
Umfassender Schutz: Bietet Schutz vor Überlastung, Kurzschluss und Fehlerstrom, um die Sicherheit des Stromkreises zu gewährleisten.
DC-Fehlerstromerkennung: Speziell entwickelt für komplexe Wellenformen und DC-Fehlerströme, ideal für Ladegeräte für Elektrofahrzeuge, Photovoltaikanlagen und Wärmepumpen.
Hohe Leistungsfähigkeit: 6 kA Kurzschlussfestigkeit mit B- oder C-Kurvenoptionen zur Erfüllung vielfältiger Anwendungsanforderungen.
Standard:
IEC 61009-1: Fehlerstrom-Schutzschalter mit integriertem Überstromschutz für Haushalte und ähnliche Anwendungen (RCBOs) – Teil 1: Allgemeine Regeln
IEC62423: Fehlerstrom-Schutzschalter Typ B mit integriertem Überstromschutz für Haushaltsanwendungen und ähnliche Anwendungen (RCBOs)
Ladestationen für Elektrofahrzeuge (EV)
Solare Photovoltaik-Systeme (PV-Systeme)
Wärmepumpen
Industrielle Schweißgeräte
USV-Systeme
Der EKL19-40B ist eine zuverlässige und effiziente Lösung zum Schutz empfindlicher elektronischer Geräte in Wohn-, Gewerbe- und Industrieumgebungen.
Standard | IEC/EN 61009-1, IEC/EN 62423 |
Schutz | Erdschluss, Überstrom und Kurzschluss |
Reiseart | Grundfehler: Elektronisch |
Überlastung und Kurzschluss: Thermomagnetisch | |
Fehlerstromart | B: Restwechselstrom, pulsierender und glatter Gleichstrom, hohe Frequenz (≤1kHz) |
Anzahl der Masten | 1P+N (18 mm, mit geschaltetem Neutralleiter) |
Isolationsspannung (Ui) | 500 V |
Bemessungsspannung (Ue) | 230/240 V~ |
Bemessungsströme (in) | 6, 8, 10, 13, 16, 20, 25, 32, 40A |
Bemessungsempfindlichkeitsströme (IΔn) | 30 mA |
Reststrom-Abschaltzeit unter (IΔn) | ≤0,1s |
Bemessungs-Restschaltvermögen (IΔm) | 500A (In≤50A) |
Nennfrequenz | 50/60 Hz |
Bemessungskurzschlussleistung (Icn) | 6 kA |
Energiebegrenzungsklasse | 3 |
Bemessungsstoßspannungsfestigkeit (Uimp (1,2/50μs)) | 4 kV |
Dielektrische Prüfspannung | 960±15°C (Gehäuse), 650±10°C (Griff) |
Thermische Auslösecharakteristik | 1.13In Keine Stolperfallen innerhalb einer Stunde |
1,45 Zoll Auslösung innerhalb einer Stunde | |
Sofortige Auslösecharakteristik | B: 3–5 Zoll; C: 5–10 Zoll |
Elektrische Lebensdauer | 4.000 Zyklen |
Mechanische Lebensdauer | 10.000 Zyklen |
Kontaktpositionsanzeige | Grün AUS / Rot EIN |
Schutzgrad | IP20 |
Umgebungstemperatur | -25 °C bis +55 °C |
Lagertemperatur | -30 °C bis +70 °C |
Anschlussart | Kabel-/Stift-Sammelschiene |
Maximale Anschlussgröße für Kabel | 16 mm 2 |
Maximales Anzugsdrehmoment | 2,0 Nm |
Installation | Montage auf 35-mm-DIN-Schiene |
Eingangsmethode | Bidirektional |
