● Norm: IEC61009-1
● Typ: Wechselstrom, A
● Nennstrom: 6~40 A
● Nennspannung: 230/240 V
● Anzahl der Pole: Zwei Pole
● Bemessungs-Restbetriebsstrom (IAn): 10, 30, 100, 300 mA
● Bemessungskurzschlussausschaltvermögen: 6 kA
● Auslösekurve: B, C
● Umgebungslufttemperatur: -25...+40 °C
● Verbindung: Von oben und unten
● Zertifikate: CE, CB

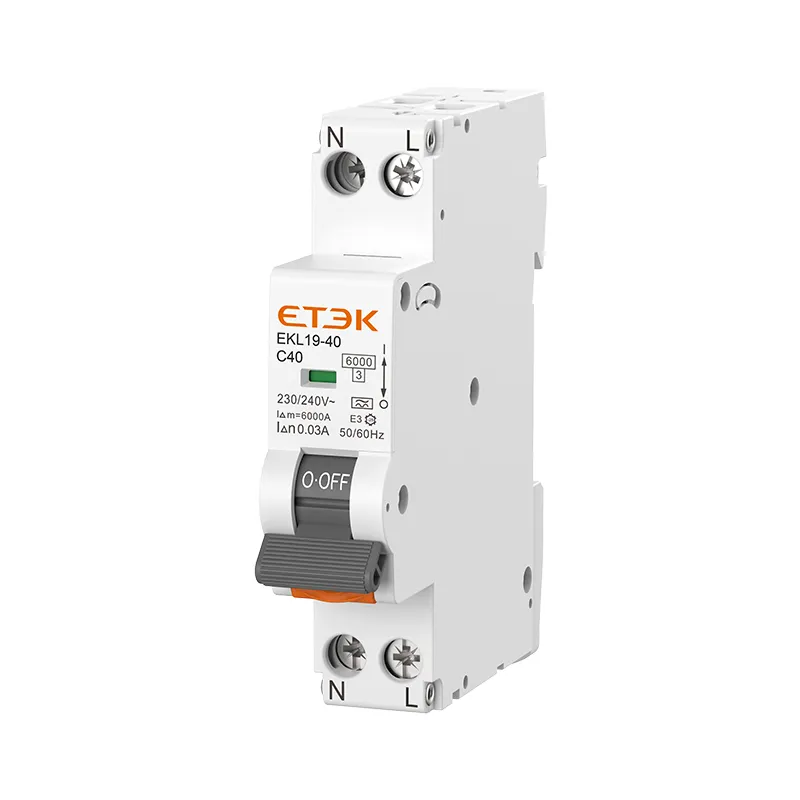

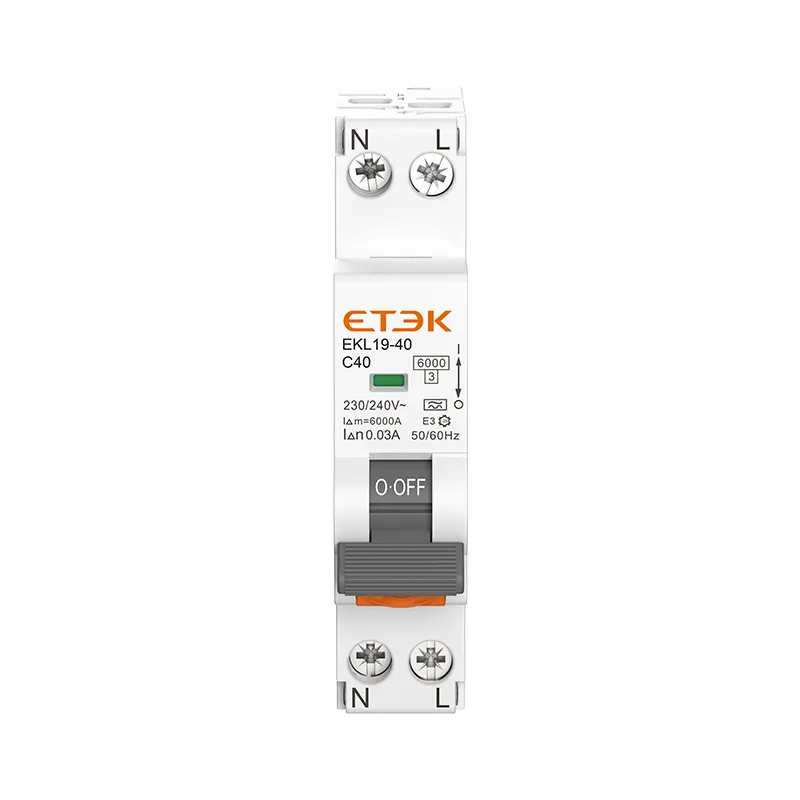

Die Produkte der Serie EKL19-40 bieten Schutz vor Erdschlüssen, Überlastungen, Kurzschlüssen und Überspannungen in gewerblichen und privaten Installationen. Der Fehlerstromschutzschalter (FI-Schalter) mit getrenntem Neutralleiter und Phase gewährleistet seine korrekte Auslösung bei Erdschlüssen, selbst wenn Neutralleiter und Phase falsch angeschlossen sind. Der elektronische FI-Schalter verfügt über eine Filtervorrichtung, die unerwünschte Ereignisse durch transiente Spannungen und Ströme verhindert.
Dieser RCBO kann von unten oder von oben verdrahtet werden.
Bietet Schutz gegen Erdschluss-/Ableitströme und dient der Isolation.
Hohe Kurzschlussstromfestigkeit.
Anwendbar auf Klemmen- und Stift-/Gabel-Stromschienenverbindungen.
Ausgestattet mit fingergeschützten Anschlussklemmen.
Feuerbeständige Kunststoffteile widerstehen extremer Hitze und starken Stößen.
Der Stromkreis wird automatisch getrennt, wenn ein Erdschluss-/Ableitstrom auftritt und die Nennempfindlichkeit überschreitet.
Die Nennstromstärke kann bis zu 40 A betragen.
| Standard | IEC/EN61009-1 | ||
Schutz | Erdschluss, Überstrom und Kurzschluss | ||
Reiseart | Erdschluss: Elektronisch | ||
Überlastung und Kurzschluss: Thermomagnetisch | |||
Anzahl der Masten | 1P+N,1 Modul, N-Leitung mit getrennt | ||
| Typ | Klimaanlage, A | ||
| Nennstrom In | 6,10,16,20,25,32,40A | ||
Bemessungsempfindlichkeitsströme I△n | 10, 30, 100, 300 mA | ||
| Reststrom-Abschaltzeit unter I△n | ≤0,1s | ||
| Reted residual Make and Break Capacity (I△m) | 500A (In≤50A) | ||
| Bemessungsspannung Ue | 240 V~ | ||
| Nennfrequenz | 50/60 Hz | ||
| Nennbremskraft | 6 kA | ||
| Energiebegrenzungsklasse | 3 | ||
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V | ||
| Dielektrische Prüfspannung bei der erforderlichen Frequenz für 1 Minute | 2 kV | ||
Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll | ||
| Magnetische Trenneigenschaften | B: (3-5) x Zoll, C: (5-10) x Zoll | ||
| Elektrische Lebensdauer | 4.000 Zyklen | ||
| Mechanische Lebensdauer | 10.000 Zyklen | ||
| Kontaktpositionsanzeiger | Ja | ||
| Schutzgrad | IP20 | ||
| Umgebungstemperatur | -25℃ bis +40℃, max. 95 % relative Luftfeuchtigkeit | ||
| Anschlussart | Kabel-/Stift-Sammelschiene | ||
Maximale Anschlussgröße für Kabel | 16 mm 2 | ||
| Maximales Anzugsdrehmoment | 2,5 Nm | ||
Installation | Montage auf 35-mm-DIN-Schiene | ||
| Verbindung | Von oben und unten | ||
