● Normen: IEC61009-1, IEC62423
● Schutzart (elektrischer Ableitschutz): B
● Nennstrom: 6~63A
● Nennspannung: 230/240 V~, 400/415 V~
● Polzahl: 2P(1P+N), 4P(3P+N)
● Bemessungs-Restbetriebsstrom (IAn): 30, 100, 300 mA
● Bemessungskurzschlussausschaltvermögen: 10 kA
● Auslösekurve: B, C, D
● Umgebungslufttemperatur: -25...+55 °C
● Lagertemperatur: -25...+70 °C
● Verbindung: Von oben
● Zertifikate: CE, CB, KC

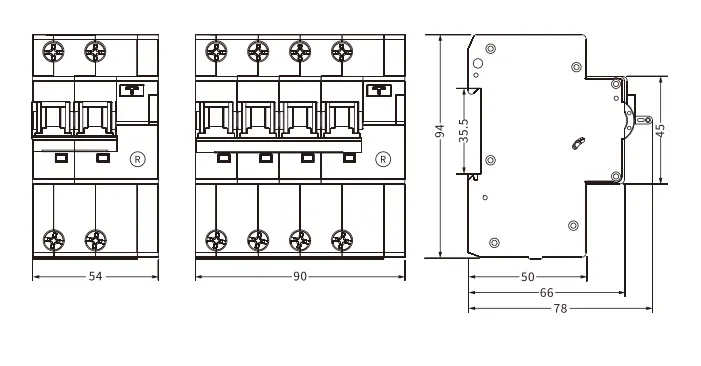

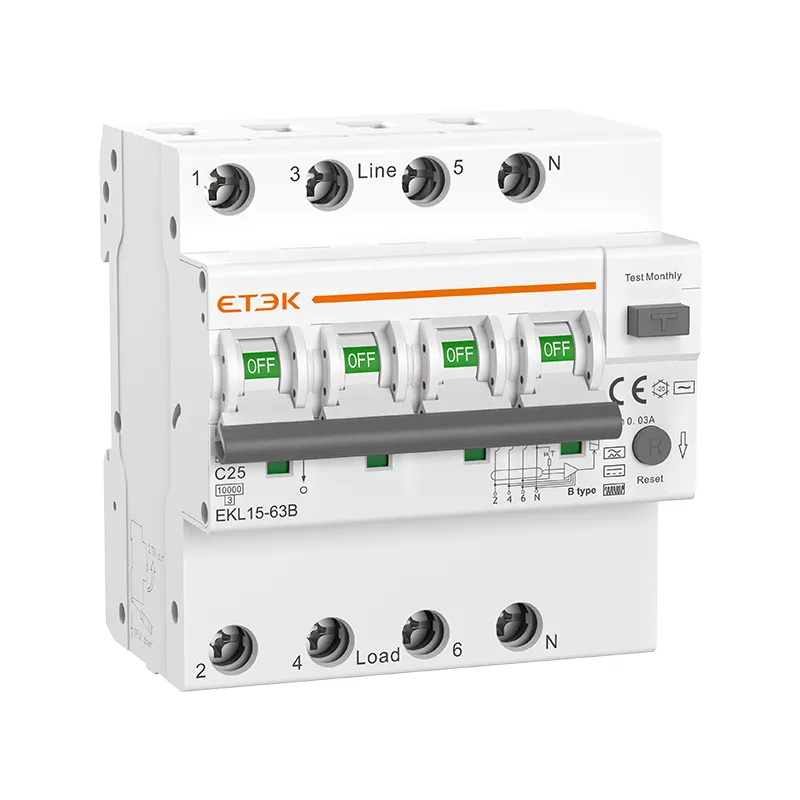

Der Fehlerstromschutzschalter EKL15-63B Typ B ist ein fortschrittliches Schutzgerät, das die Funktionen eines Fehlerstrom-Schutzschalters (FI-Schalter) und eines Leitungsschutzschalters (LS-Schalter) vereint. Dieses Hybridgerät schützt Stromkreise sowohl vor Überströmen (wie Kurzschlüssen und Überlastungen) als auch vor Fehlerströmen (auch Ableitströme genannt). Die Bezeichnung „Typ B“ bezieht sich auf die Fehlerstromschutzeigenschaften, die speziell für den Umgang mit nicht-sinusförmigen, komplexen Wellenformen ausgelegt sind. Er entspricht den Normen IEC 61009-1 und IEC 62423.
Fehlerstromempfindlichkeit: Fehlerstrom-Schutzschalter des Typs B sind für die Erkennung von glatten Gleichstromfehlerströmen, pulsierenden Gleichstromfehlerströmen und Wechselstromfehlerströmen ausgelegt. Sie eignen sich besonders für Stromkreise, die Gleichstromfehlerströme jeglicher Art oder gemischte Wechsel- und Gleichstromfehlerströme erzeugen können.
Breites Anwendungsspektrum: Aufgrund ihrer Fähigkeit, sowohl Wechsel- als auch Gleichstromfehlerströme zu erkennen, eignen sich RCBOs des Typs B für den Einsatz in Umgebungen mit elektronischen Geräten, die Gleichstromfehlerströme erzeugen können. Dazu gehören Installationen mit Photovoltaikanlagen (Solaranlagen), Ladestationen für Elektrofahrzeuge, USV-Anlagen und Frequenzumrichter.
Schutzstufe: Sie bieten Schutz gegen Erdschlussströme und gewährleisten so die persönliche Sicherheit sowie den Schutz vor Brandgefahren durch Fehlerströme.
Überstromschutz: Neben dem Schutz vor Fehlerströmen schützen RCBOs des Typs B die Stromkreise auch vor Überlastungen und Kurzschlüssen und sichern so die elektrische Anlage und die angeschlossenen Geräte.
Selektives Auslösen: In einem System, in dem mehrere RCBOs installiert sind, stellt ein RCBO vom Typ B sicher, dass nur der Stromkreis mit dem Fehler abgeschaltet wird, wodurch Unterbrechungen der Stromversorgung in anderen Stromkreisen minimiert werden.
Kompatibilität und Installation: RCBOs des Typs B sind so konzipiert, dass sie in Standard-Verbrauchereinheiten oder Verteilerkästen passen und somit eine vielseitige Option sowohl für Neuinstallationen als auch für die Modernisierung bestehender Systeme darstellen.
| Standard | IEC/EN61009-1, IEC/EN62423 |
| Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) |
| Reiseart | Erdschluss: Elektronisch |
| Überlastung und Kurzschluss: Thermomagnetisch | |
| Schutzart (elektrischer Ableitstrom) | B |
| Anzahl der Masten | 2P(1P+N) 3-Modul, 4P(3P+N) 5-Modul, N-Leitung mit getrennt |
| Bemessungsspannung (Ue) | 1P+N: 230/240 V~, 3P+N: 400/415 V~ |
| Nennstrom (in) | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Bemessungsempfindlichkeitsströme (l△n) | 30, 100, 300 mA |
| Reststrom-Abschaltzeit unter (l△n) | ≤0,1s |
| Nenn-Restleistung beim Ein- und Ausschalten (l△m) | 500A (In≤50A),10In (In>50A) |
| Nennfrequenz | 50/60 Hz |
| Nennbremskraft | 10 kA |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) (Uimp) | 4 kV |
| Dielektrische Prüfspannung bei der erforderlichen Frequenz für 1 Minute | 2 kV |
| Thermische Freisetzungseigenschaften | (1,13-1,45)x In |
| Magnetische Trenneigenschaften | B: (3-5)x ln, C: (5-10)x ln, D: (10-20)x ln |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktpositionsanzeiger | Ja |
| Erdschlussanzeige | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃ bis +55℃ (bis zu 70°C bei reduzierter Strombelastbarkeit), max. 95 % relative Luftfeuchtigkeit |
| Lagertemperatur | -25℃ bis +70℃ |
| Anschlussart | Kabel-/Stift-Stromschiene/Gabel-Stromschiene |
| Maximale Anschlussgröße für Kabel | 25 mm² |
| Maximales Anzugsmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben |
| Model | Rated Current | Poles | Trip Curve | RCD Type | Residual Current | Code |
| EKL15-63B-1NB0630 | 6A | 1P+N | B | B | 30mA | 132401 |
| EKL15-63B-1NB1030 | 10A | 1P+N | B | B | 30mA | 132402 |
| EKL15-63B-1NB1630 | 16A | 1P+N | B | B | 30mA | 132403 |
| EKL15-63B-1NB2030 | 20A | 1P+N | B | B | 30mA | 132404 |
| EKL15-63B-1NB2530 | 25A | 1P+N | B | B | 30mA | 132405 |
| EKL15-63B-1NB3230 | 32A | 1P+N | B | B | 30mA | 132406 |
| EKL15-63B-1NB4030 | 40A | 1P+N | B | B | 30mA | 132407 |
| EKL15-63B-1NB5030 | 50A | 1P+N | B | B | 30mA | 132408 |
| EKL15-63B-1NB6330 | 63A | 1P+N | B | B | 30mA | 132409 |
| EKL15-63B-1NB06100 | 6A | 1P+N | B | B | 100mA | 132410 |
| EKL15-63B-1NB10100 | 10A | 1P+N | B | B | 100mA | 132411 |
| EKL15-63B-1NB16100 | 16A | 1P+N | B | B | 100mA | 132412 |
| EKL15-63B-1NB20100 | 20A | 1P+N | B | B | 100mA | 132413 |
| EKL15-63B-1NB25100 | 25A | 1P+N | B | B | 100mA | 132414 |
| EKL15-63B-1NB32100 | 32A | 1P+N | B | B | 100mA | 132415 |
| EKL15-63B-1NB40100 | 40A | 1P+N | B | B | 100mA | 132416 |
| EKL15-63B-1NB50100 | 50A | 1P+N | B | B | 100mA | 132417 |
| EKL15-63B-1NB63100 | 63A | 1P+N | B | B | 100mA | 132418 |
| EKL15-63B-1NB06300 | 6A | 1P+N | B | B | 300mA | 132419 |
| EKL15-63B-1NB10300 | 10A | 1P+N | B | B | 300mA | 132420 |
| EKL15-63B-1NB16300 | 16A | 1P+N | B | B | 300mA | 132421 |
| EKL15-63B-1NB20300 | 20A | 1P+N | B | B | 300mA | 132422 |
| EKL15-63B-1NB25300 | 25A | 1P+N | B | B | 300mA | 132423 |
| EKL15-63B-1NB32300 | 32A | 1P+N | B | B | 300mA | 132424 |
| EKL15-63B-1NB40300 | 40A | 1P+N | B | B | 300mA | 132425 |
| EKL15-63B-1NB50300 | 50A | 1P+N | B | B | 300mA | 132426 |
| EKL15-63B-1NB63300 | 63A | 1P+N | B | B | 300mA | 132427 |
| EKL15-63B-1NC0630 | 6A | 1P+N | C | B | 30mA | 132428 |
| EKL15-63B-1NC1030 | 10A | 1P+N | C | B | 30mA | 132429 |
| EKL15-63B-1NC1630 | 16A | 1P+N | C | B | 30mA | 132430 |
| EKL15-63B-1NC2030 | 20A | 1P+N | C | B | 30mA | 132431 |
| EKL15-63B-1NC2530 | 25A | 1P+N | C | B | 30mA | 132432 |
| EKL15-63B-1NC3230 | 32A | 1P+N | C | B | 30mA | 132433 |
| EKL15-63B-1NC4030 | 40A | 1P+N | C | B | 30mA | 132434 |
| EKL15-63B-1NC5030 | 50A | 1P+N | C | B | 30mA | 132435 |
| EKL15-63B-1NC6330 | 63A | 1P+N | C | B | 30mA | 132436 |
| EKL15-63B-1NC06100 | 6A | 1P+N | C | B | 100mA | 132437 |
| EKL15-63B-1NC10100 | 10A | 1P+N | C | B | 100mA | 132438 |
| EKL15-63B-1NC16100 | 16A | 1P+N | C | B | 100mA | 132439 |
| EKL15-63B-1NC20100 | 20A | 1P+N | C | B | 100mA | 132440 |
| EKL15-63B-1NC25100 | 25A | 1P+N | C | B | 100mA | 132441 |
| EKL15-63B-1NC32100 | 32A | 1P+N | C | B | 100mA | 132442 |
| EKL15-63B-1NC40100 | 40A | 1P+N | C | B | 100mA | 132443 |
| EKL15-63B-1NC50100 | 50A | 1P+N | C | B | 100mA | 132444 |
| EKL15-63B-1NC63100 | 63A | 1P+N | C | B | 100mA | 132445 |
| EKL15-63B-1NC06300 | 6A | 1P+N | C | B | 300mA | 132446 |
| EKL15-63B-1NC10300 | 10A | 1P+N | C | B | 300mA | 132447 |
| EKL15-63B-1NC16300 | 16A | 1P+N | C | B | 300mA | 132448 |
| EKL15-63B-1NC20300 | 20A | 1P+N | C | B | 300mA | 132449 |
| EKL15-63B-1NC25300 | 25A | 1P+N | C | B | 300mA | 132450 |
| EKL15-63B-1NC32300 | 32A | 1P+N | C | B | 300mA | 132451 |
| EKL15-63B-1NC40300 | 40A | 1P+N | C | B | 300mA | 132452 |
| EKL15-63B-1NC50300 | 50A | 1P+N | C | B | 300mA | 132453 |
| EKL15-63B-1NC63300 | 63A | 1P+N | C | B | 300mA | 132454 |
| EKL15-63B-1ND0630 | 6A | 1P+N | D | B | 30mA | 133360 |
| EKL15-63B-1ND1030 | 10A | 1P+N | D | B | 30mA | 133361 |
| EKL15-63B-1ND1630 | 16A | 1P+N | D | B | 30mA | 133362 |
| EKL15-63B-1ND2030 | 20A | 1P+N | D | B | 30mA | 133363 |
| EKL15-63B-1ND2530 | 25A | 1P+N | D | B | 30mA | 133364 |
| EKL15-63B-1ND3230 | 32A | 1P+N | D | B | 30mA | 133365 |
| EKL15-63B-1ND4030 | 40A | 1P+N | D | B | 30mA | 133366 |
| EKL15-63B-1ND5030 | 50A | 1P+N | D | B | 30mA | 133367 |
| EKL15-63B-1ND6330 | 63A | 1P+N | D | B | 30mA | 133368 |
| EKL15-63B-1ND06100 | 6A | 1P+N | D | B | 100mA | 133369 |
| EKL15-63B-1ND10100 | 10A | 1P+N | D | B | 100mA | 133370 |
| EKL15-63B-1ND16100 | 16A | 1P+N | D | B | 100mA | 133371 |
| EKL15-63B-1ND20100 | 20A | 1P+N | D | B | 100mA | 133372 |
| EKL15-63B-1ND25100 | 25A | 1P+N | D | B | 100mA | 133373 |
| EKL15-63B-1ND32100 | 32A | 1P+N | D | B | 100mA | 133374 |
| EKL15-63B-1ND40100 | 40A | 1P+N | D | B | 100mA | 133375 |
| EKL15-63B-1ND50100 | 50A | 1P+N | D | B | 100mA | 133376 |
| EKL15-63B-1ND63100 | 63A | 1P+N | D | B | 100mA | 133377 |
| EKL15-63B-1ND06300 | 6A | 1P+N | D | B | 300mA | 133378 |
| EKL15-63B-1ND10300 | 10A | 1P+N | D | B | 300mA | 133379 |
| EKL15-63B-1ND16300 | 16A | 1P+N | D | B | 300mA | 133380 |
| EKL15-63B-1ND20300 | 20A | 1P+N | D | B | 300mA | 133381 |
| EKL15-63B-1ND25300 | 25A | 1P+N | D | B | 300mA | 133382 |
| EKL15-63B-1ND32300 | 32A | 1P+N | D | B | 300mA | 133383 |
| EKL15-63B-1ND40300 | 40A | 1P+N | D | B | 300mA | 133384 |
| EKL15-63B-1ND50300 | 50A | 1P+N | D | B | 300mA | 133385 |
| EKL15-63B-1ND63300 | 63A | 1P+N | D | B | 300mA | 133386 |
| EKL15-63B-3NB0630 | 6A | 3P+N | B | B | 30mA | 132455 |
| EKL15-63B-3NB1030 | 10A | 3P+N | B | B | 30mA | 132456 |
| EKL15-63B-3NB1630 | 16A | 3P+N | B | B | 30mA | 132457 |
| EKL15-63B-3NB2030 | 20A | 3P+N | B | B | 30mA | 132458 |
| EKL15-63B-3NB2530 | 25A | 3P+N | B | B | 30mA | 132459 |
| EKL15-63B-3NB3230 | 32A | 3P+N | B | B | 30mA | 132460 |
| EKL15-63B-3NB4030 | 40A | 3P+N | B | B | 30mA | 132461 |
| EKL15-63B-3NB5030 | 50A | 3P+N | B | B | 30mA | 132462 |
| EKL15-63B-3NB6330 | 63A | 3P+N | B | B | 30mA | 132463 |
| EKL15-63B-3NB06100 | 6A | 3P+N | B | B | 100mA | 132464 |
| EKL15-63B-3NB10100 | 10A | 3P+N | B | B | 100mA | 132465 |
| EKL15-63B-3NB16100 | 16A | 3P+N | B | B | 100mA | 132466 |
| EKL15-63B-3NB20100 | 20A | 3P+N | B | B | 100mA | 132467 |
| EKL15-63B-3NB25100 | 25A | 3P+N | B | B | 100mA | 132468 |
| EKL15-63B-3NB32100 | 32A | 3P+N | B | B | 100mA | 132469 |
| EKL15-63B-3NB40100 | 40A | 3P+N | B | B | 100mA | 132470 |
| EKL15-63B-3NB50100 | 50A | 3P+N | B | B | 100mA | 132471 |
| EKL15-63B-3NB63100 | 63A | 3P+N | B | B | 100mA | 132472 |
| EKL15-63B-3NB06300 | 6A | 3P+N | B | B | 300mA | 132473 |
| EKL15-63B-3NB10300 | 10A | 3P+N | B | B | 300mA | 132474 |
| EKL15-63B-3NB16300 | 16A | 3P+N | B | B | 300mA | 132475 |
| EKL15-63B-3NB20300 | 20A | 3P+N | B | B | 300mA | 132476 |
| EKL15-63B-3NB25300 | 25A | 3P+N | B | B | 300mA | 132477 |
| EKL15-63B-3NB32300 | 32A | 3P+N | B | B | 300mA | 132478 |
| EKL15-63B-3NB40300 | 40A | 3P+N | B | B | 300mA | 132479 |
| EKL15-63B-3NB50300 | 50A | 3P+N | B | B | 300mA | 132480 |
| EKL15-63B-3NB63300 | 63A | 3P+N | B | B | 300mA | 132481 |
| EKL15-63B-3NC0630 | 6A | 3P+N | C | B | 30mA | 132482 |
| EKL15-63B-3NC1030 | 10A | 3P+N | C | B | 30mA | 132483 |
| EKL15-63B-3NC1630 | 16A | 3P+N | C | B | 30mA | 132484 |
| EKL15-63B-3NC2030 | 20A | 3P+N | C | B | 30mA | 132485 |
| EKL15-63B-3NC2530 | 25A | 3P+N | C | B | 30mA | 132486 |
| EKL15-63B-3NC3230 | 32A | 3P+N | C | B | 30mA | 132487 |
| EKL15-63B-3NC4030 | 40A | 3P+N | C | B | 30mA | 132488 |
| EKL15-63B-3NC5030 | 50A | 3P+N | C | B | 30mA | 132489 |
| EKL15-63B-3NC6330 | 63A | 3P+N | C | B | 30mA | 132490 |
| EKL15-63B-3NC06100 | 6A | 3P+N | C | B | 100mA | 132491 |
| EKL15-63B-3NC10100 | 10A | 3P+N | C | B | 100mA | 132492 |
| EKL15-63B-3NC16100 | 16A | 3P+N | C | B | 100mA | 132493 |
| EKL15-63B-3NC20100 | 20A | 3P+N | C | B | 100mA | 132494 |
| EKL15-63B-3NC25100 | 25A | 3P+N | C | B | 100mA | 132495 |
| EKL15-63B-3NC32100 | 32A | 3P+N | C | B | 100mA | 132496 |
| EKL15-63B-3NC40100 | 40A | 3P+N | C | B | 100mA | 132497 |
| EKL15-63B-3NC50100 | 50A | 3P+N | C | B | 100mA | 132498 |
| EKL15-63B-3NC63100 | 63A | 3P+N | C | B | 100mA | 132499 |
| EKL15-63B-3NC06300 | 6A | 3P+N | C | B | 300mA | 132500 |
| EKL15-63B-3NC10300 | 10A | 3P+N | C | B | 300mA | 132501 |
| EKL15-63B-3NC16300 | 16A | 3P+N | C | B | 300mA | 132502 |
| EKL15-63B-3NC20300 | 20A | 3P+N | C | B | 300mA | 132503 |
| EKL15-63B-3NC25300 | 25A | 3P+N | C | B | 300mA | 132504 |
| EKL15-63B-3NC32300 | 32A | 3P+N | C | B | 300mA | 132505 |
| EKL15-63B-3NC40300 | 40A | 3P+N | C | B | 300mA | 132506 |
| EKL15-63B-3NC50300 | 50A | 3P+N | C | B | 300mA | 132507 |
| EKL15-63B-3NC63300 | 63A | 3P+N | C | B | 300mA | 132508 |
| EKL15-63B-3ND0630 | 6A | 3P+N | D | B | 30mA | 133387 |
| EKL15-63B-3ND1030 | 10A | 3P+N | D | B | 30mA | 133388 |
| EKL15-63B-3ND1630 | 16A | 3P+N | D | B | 30mA | 133389 |
| EKL15-63B-3ND2030 | 20A | 3P+N | D | B | 30mA | 133390 |
| EKL15-63B-3ND2530 | 25A | 3P+N | D | B | 30mA | 133391 |
| EKL15-63B-3ND3230 | 32A | 3P+N | D | B | 30mA | 133392 |
| EKL15-63B-3ND4030 | 40A | 3P+N | D | B | 30mA | 133393 |
| EKL15-63B-3ND5030 | 50A | 3P+N | D | B | 30mA | 133394 |
| EKL15-63B-3ND6330 | 63A | 3P+N | D | B | 30mA | 133395 |
| EKL15-63B-3ND06100 | 6A | 3P+N | D | B | 100mA | 133396 |
| EKL15-63B-3ND10100 | 10A | 3P+N | D | B | 100mA | 133397 |
| EKL15-63B-3ND16100 | 16A | 3P+N | D | B | 100mA | 133398 |
| EKL15-63B-3ND20100 | 20A | 3P+N | D | B | 100mA | 133399 |
| EKL15-63B-3ND25100 | 25A | 3P+N | D | B | 100mA | 133400 |
| EKL15-63B-3ND32100 | 32A | 3P+N | D | B | 100mA | 133401 |
| EKL15-63B-3ND40100 | 40A | 3P+N | D | B | 100mA | 133402 |
| EKL15-63B-3ND50100 | 50A | 3P+N | D | B | 100mA | 133403 |
| EKL15-63B-3ND63100 | 63A | 3P+N | D | B | 100mA | 133404 |
| EKL15-63B-3ND06300 | 6A | 3P+N | D | B | 300mA | 133405 |
| EKL15-63B-3ND10300 | 10A | 3P+N | D | B | 300mA | 133406 |
| EKL15-63B-3ND16300 | 16A | 3P+N | D | B | 300mA | 133407 |
| EKL15-63B-3ND20300 | 20A | 3P+N | D | B | 300mA | 133408 |
| EKL15-63B-3ND25300 | 25A | 3P+N | D | B | 300mA | 133409 |
| EKL15-63B-3ND32300 | 32A | 3P+N | D | B | 300mA | 133410 |
| EKL15-63B-3ND40300 | 40A | 3P+N | D | B | 300mA | 133411 |
| EKL15-63B-3ND50300 | 50A | 3P+N | D | B | 300mA | 133412 |
| EKL15-63B-3ND63300 | 63A | 3P+N | D | B | 300mA | 133413 |
United States (English)
Russia (Pусский)
France (Français)
China (中文)
Spain (Español)
Germany (Deutsch)
Portugal (Português)
Slovakia (slovenský jazyk)
Australia (English)
New Zealand (English)
