RCBOs Typ B gewähren Schutz für Personen und Maschinen bei Vorhandensein von Gleichstrom und hochfrequentem Wechselstromfehlerstrom. Unter den verschiedenen RCBO-Typen bietet Typ B den höchsten Schutz.
1. Reststromempfindlichkeit – UNIVERSAL
AC reiner Sinusfehlerstrom, 50/60Hz
Ein sinusförmiger und pulsierender Gleichstrom, 50/60Hz
B: AC + A + glatter Gleichstrom + Hochfrequenz (1kHz)
2. Normen
IEC/EN 61009-1 Grundnormen für RCBOs vom Typ AC und A
IEC/EN 62423 zusätzliche Anforderungen für Typ B
3. Typische Anwendungen
Fehlerschutz (Schutz gegen indirektes Berühren spannungsführender Teile
Zusatzschutz (Schutz bei direktem Berühren spannungsführender Teile, I∆n≤30mA)
Brandschutz (für feuergefährdete Orte, I∆n≤300mA)
4.Welche sind anfällig für glatte Gleichfehlerströme?
Photovoltaikanlagen, AC-Seite.
Ladestationen für Elektrofahrzeuge.
Werkzeugmaschinen mit variabler Drehzahl.
USV, Rechenzentren.
Aufzugssteuerung.
Kräne aller Art.
Elektronische Geräte auf Baustellen.
Versuchsanordnungen im Labor.
Allgemeine Installationen, bei denen DC glatte Gleichfehlerströme erwartet werden können.

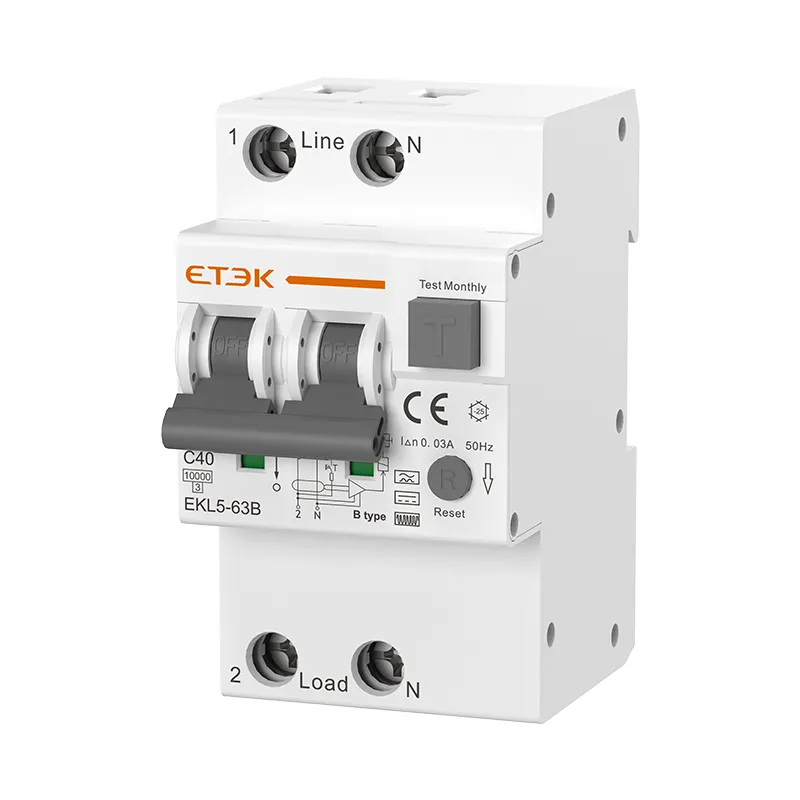

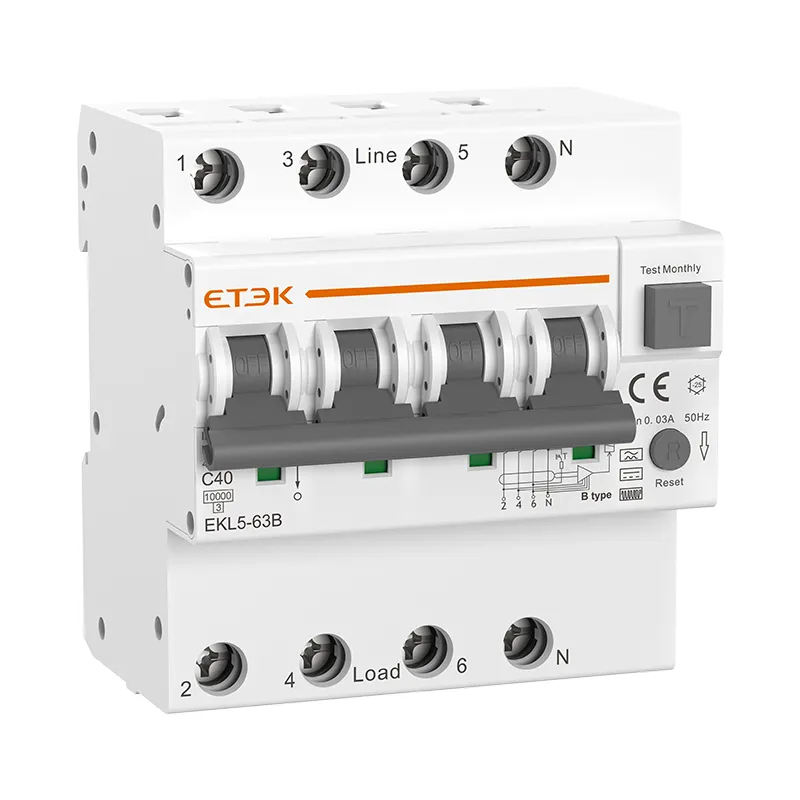

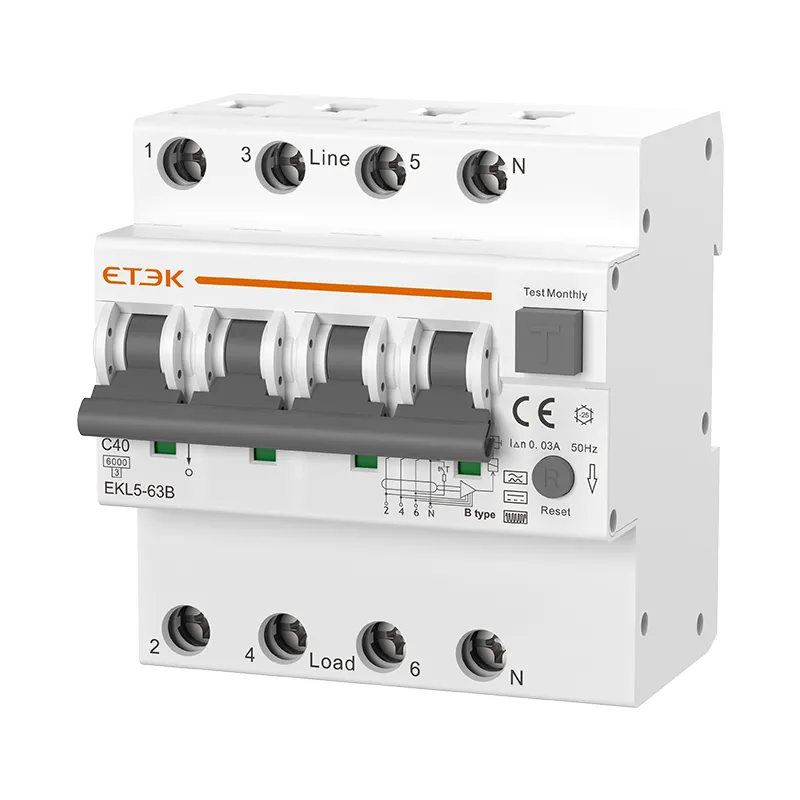

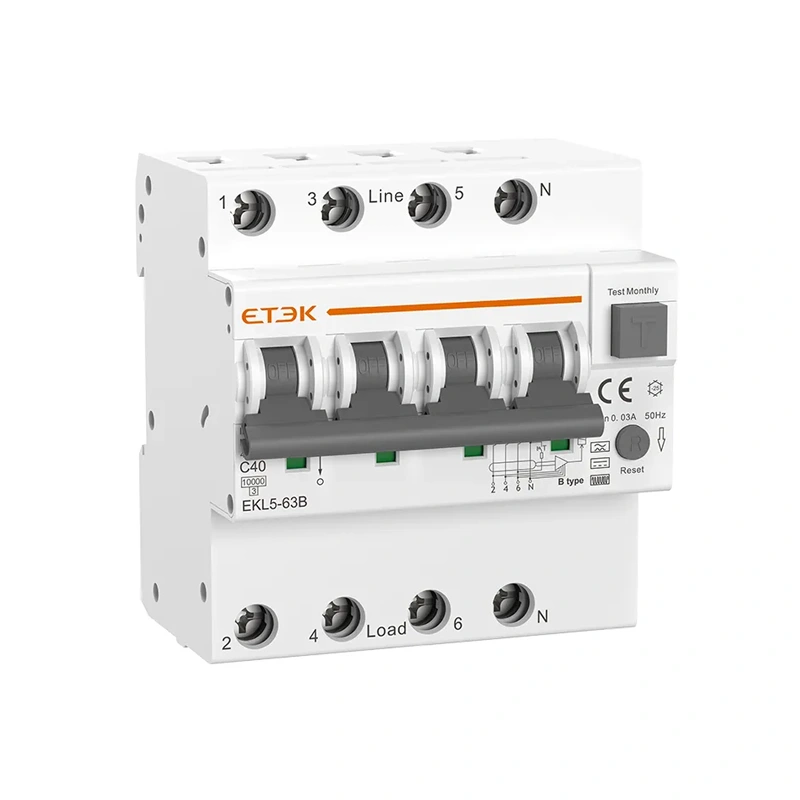

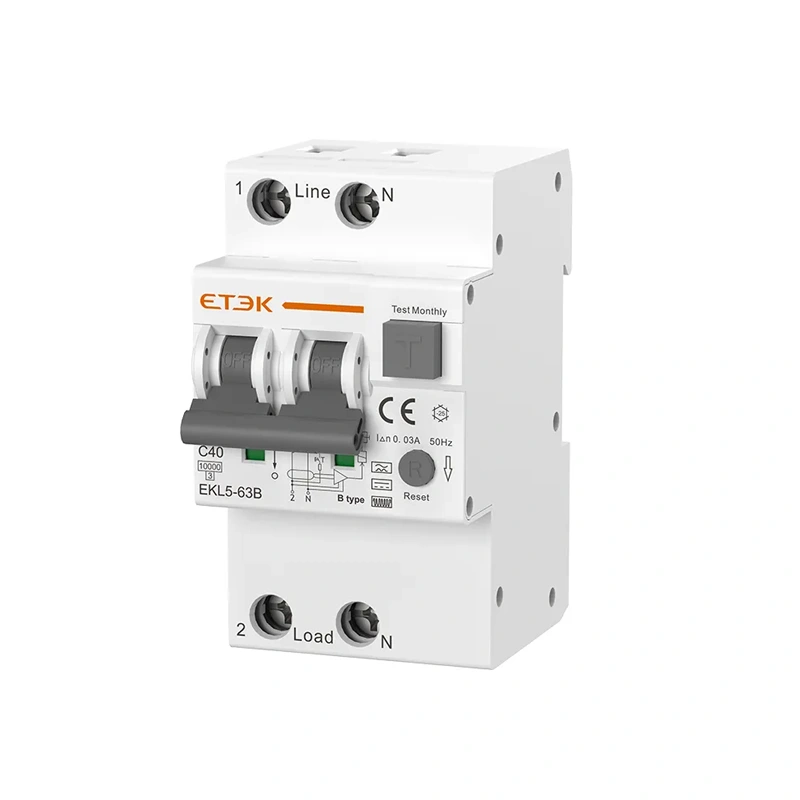

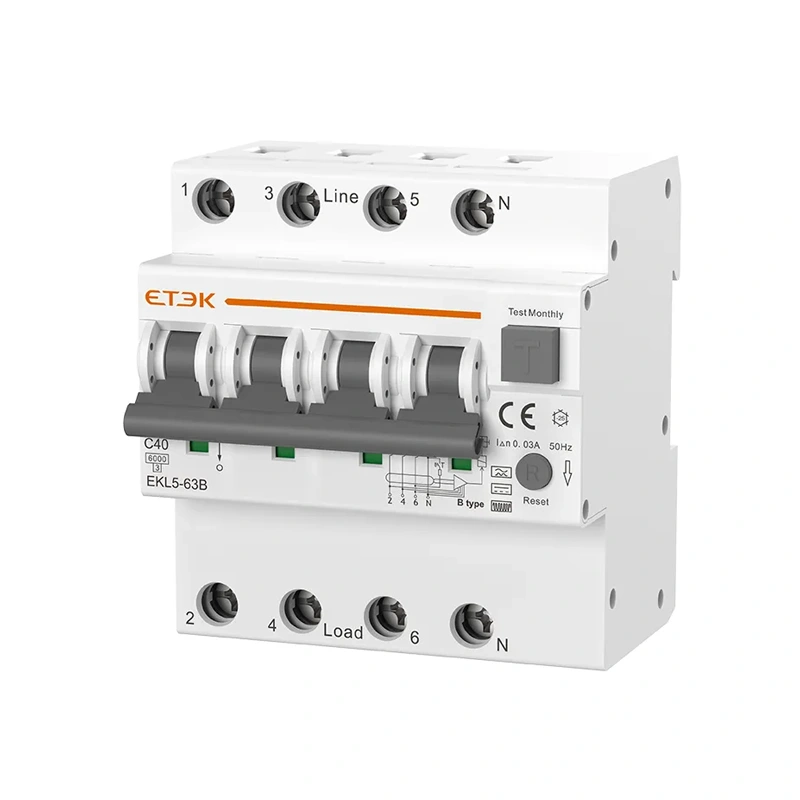

Der maximale Strom des EKL5-63 B Typ RCBO kann 63 Ampere erreichen, und es stehen drei Leckstromoptionen von 30 mA, 100 mA und 300 mA zur Verfügung, um die Anforderungen verschiedener Szenarien zu erfüllen.
Standard | IEC/EN61009-1, IEC/EN62423 | ||
Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) | ||
Art der Reise | Erdschluss: Elektronisch | ||
Überlast und Kurzschluss: Thermomagnetisch | |||
Schutzart (elektrische Ableitung) | B | ||
Polzahl | 1P+N 3Modul, 3P+N 5 Modul, N-Leitung mit getrennt | ||
Nennstrom In | 6,10,16,20,25,32,40,50,63A | ||
Nennspannung Ue | 1P+N:230/240V~, 3P+N:400/415V~ | ||
Nennfrequenz | 50/60Hz | ||
Nennempfindlichkeitsströme I△n | 10,30,100,300mA | ||
DC-Auslöseschwelle (I △ dc) | (0,5-2) x IΔn | ||
Reststrom-Ausschaltzeit unter I△n | ≤0,1 s | ||
Bewertetes restliches Ein- und Ausschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) | ||
Nennausschaltvermögen | 6.000 A, 10.000 A | ||
Energiebegrenzungsklasse | 3 | ||
Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4.000 V | ||
Dielektrische Prüfspannung bei ind. Freq. für 1min | 2 kV | ||
Thermische Auslösecharakteristik | (1,13-1,45) x Zoll | ||
Magnetische Auslösecharakteristik | B: (3-5) x Ein, C: (5-10) x Ein, D: (10-20) x Ein | ||
Elektrisches Leben | 4.000 Zyklen | ||
Mechanische Lebensdauer | 10.000 Zyklen | ||
Kontaktstellungsanzeige | Ja | ||
Erdschlussanzeige | Ja | ||
Schutzgrad | IP20 | ||
Umgebungstemperatur | -25℃ bis +40℃, max. 95 % Luftfeuchtigkeit | ||
Terminal-Verbindungstyp | Kabel/Stiftsammelschiene | ||
max. Anschlussgröße für Kabel | 25 mm 2 | ||
max. Anzugsmoment | 2,5Nm | ||
Installation | Montage auf 35 mm DIN-Schiene | ||
Verbindung | Von oben |
Ausschaltvermögen | Stangen | Nennstrom (A) | Empfindlichkeit | ||
30mA | 100mA | 300mA | |||
B-Kurve | |||||
10KA | 1P+N | 6A | EKL5-63B-1NB0630 | EKL5-63B-1NB06100 | EKL5-63B-1NB06300 |
10 A | EKL5-63B-1NB1030 | EKL5-63B-1NB10100 | EKL5-63B-1NB10300 | ||
16A | EKL5-63B-1NB1630 | EKL5-63B-1NB16100 | EKL5-63B-1NB16300 | ||
20A | EKL5-63B-1NB2030 | EKL5-63B-1NB20100 | EKL5-63B-1NB20300 | ||
25A | EKL5-63B-1NB2530 | EKL5-63B-1NB25100 | EKL5-63B-1NB25300 | ||
32A | EKL5-63B-1NB3230 | EKL5-63B-1NB32100 | EKL5-63B-1NB32300 | ||
40A | EKL5-63B-1NB4030 | EKL5-63B-1NB40100 | EKL5-63B-1NB40300 | ||
50A | EKL5-63B-1NB5030 | EKL5-63B-1NB50100 | EKL5-63B-1NB50300 | ||
63A | EKL5-63B-1NB6330 | EKL5-63B-1NB63100 | EKL5-63B-1NB63300 | ||
C-Kurve | |||||
6A | EKL5-63B-1NC0630 | EKL5-63B-1NC06100 | EKL5-63B-1NC06300 | ||
10 A | EKL5-63B-1NC1030 | EKL5-63B-1NC10100 | EKL5-63B-1NC10300 | ||
16A | EKL5-63B-1NC1630 | EKL5-63B-1NC16100 | EKL5-63B-1NC16300 | ||
20A | EKL5-63B-1NC2030 | EKL5-63B-1NC20100 | EKL5-63B-1NC20300 | ||
25A | EKL5-63B-1NC2530 | EKL5-63B-1NC25100 | EKL5-63B-1NC25300 | ||
32A | EKL5-63B-1NC3230 | EKL5-63B-1NC32100 | EKL5-63B-1NC32300 | ||
40A | EKL5-63B-1NC4030 | EKL5-63B-1NC40100 | EKL5-63B-1NC40300 | ||
50A | EKL5-63B-1NC5030 | EKL5-63B-1NC50100 | EKL5-63B-1NC50300 | ||
63A | EKL5-63B-1NC6330 | EKL5-63B-1NC63100 | EKL5-63B-1NC63300 | ||
3P+N | B-Kurve | ||||
6A | EKL5-63B-3NB0630 | EKL5-63B-3NB06100 | EKL5-63B-3NB06300 | ||
10 A | EKL5-63B-3NB1030 | EKL5-63B-3NB10100 | EKL5-63B-3NB10300 | ||
16A | EKL5-63B-3NB1630 | EKL5-63B-3NB16100 | EKL5-63B-3NB16300 | ||
20A | EKL5-63B-3NB2030 | EKL5-63B-3NB20100 | EKL5-63B-3NB20300 | ||
25A | EKL5-63B-3NB2530 | EKL5-63B-3NB25100 | EKL5-63B-3NB25300 | ||
32A | EKL5-63B-3NB3230 | EKL5-63B-3NB32100 | EKL5-63B-3NB32300 | ||
40A | EKL5-63B-3NB4030 | EKL5-63B-3NB40100 | EKL5-63B-3NB40300 | ||
50A | EKL5-63B-3NB5030 | EKL5-63B-3NB50100 | EKL5-63B-3NB50300 | ||
63A | EKL5-63B-3NB6330 | EKL5-63B-3NB63100 | EKL5-63B-3NB63300 | ||
C-Kurve | |||||
6A | EKL5-63B-3NC0630 | EKL5-63B-3NC06100 | EKL5-63B-3NC06300 | ||
10 A | EKL5-63B-3NC1030 | EKL5-63B-3NC10100 | EKL5-63B-3NC10300 | ||
16A | EKL5-63B-3NC1630 | EKL5-63B-3NC16100 | EKL5-63B-3NC16300 | ||
20A | EKL5-63B-3NC2030 | EKL5-63B-3NC20100 | EKL5-63B-3NC20300 | ||
25A | EKL5-63B-3NC2530 | EKL5-63B-3NC25100 | EKL5-63B-3NC25300 | ||
32A | EKL5-63B-3NC3230 | EKL5-63B-3NC32100 | EKL5-63B-3NC32300 | ||
40A | EKL5-63B-3NC4030 | EKL5-63B-3NC40100 | EKL5-63B-3NC40300 | ||
50A | EKL5-63B-3NC5030 | EKL5-63B-3NC50100 | EKL5-63B-3NC50300 | ||
63A | EKL5-63B-3NC6330 | EKL5-63B-3NC63100 | EKL5-63B-3NC63300 |
