● Normen: IEC61009-1, IEC60898-1
● Typ: Wechselstrom, A
● Nennstrom: 6~40 A
● Nennspannung: 230/240 V
● Polzahl: 2P(1P+N)
● Bemessungs-Restbetriebsstrom (IΔn): 30, 100 und 300 mA
● Bemessungskurzschlussausschaltvermögen: 6 kA
● Auslösekurve: B, C
● Umgebungslufttemperatur: -25...+55 °C
● Verbindung: Von oben

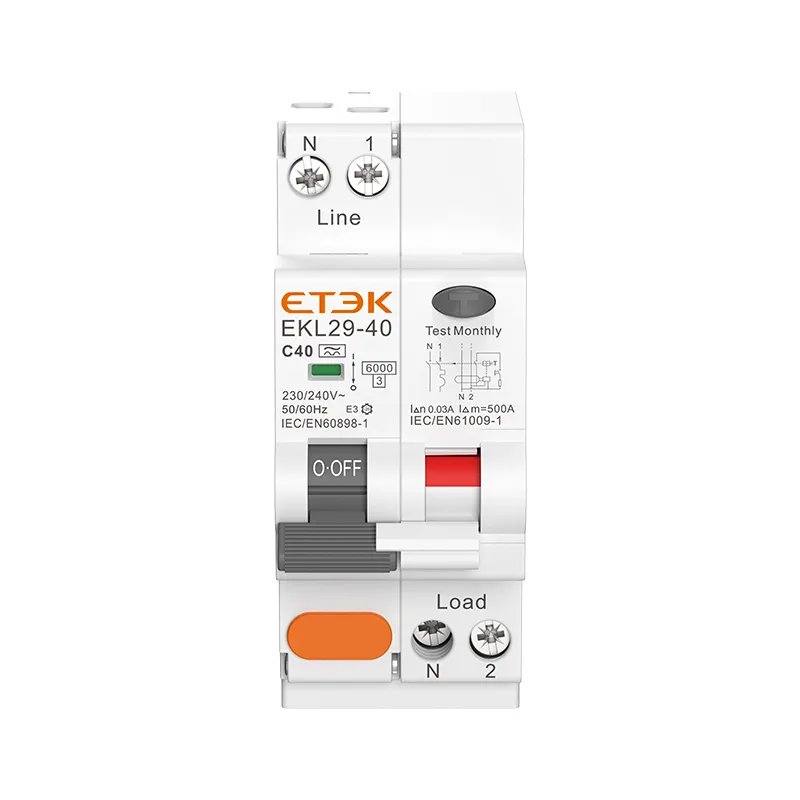

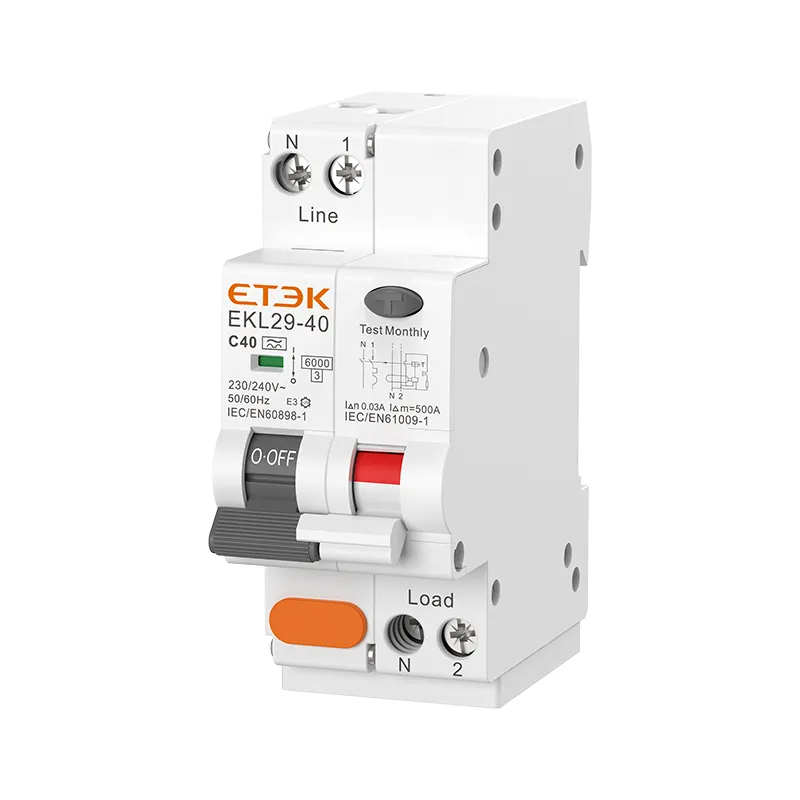

Der EKL29-40 RCBO ist ein elektronischer Fehlerstromschutzschalter mit Überstromschutz. Er dient zum Schutz von einphasigen Endverteilungsanlagen in Gewerbe- und Industriegebäuden und ist für einen maximalen Nennstrom von 40 A ausgelegt.
Modulares Design, einfache Installation.
Auslöseempfindlichkeit von 30 mA bis 300 mA zur Abdeckung aller Anforderungen an den Erdschlussschutz.
| Standard | IEC/EN61009-1, IEC/EN60898-1 |
| Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) |
| Reiseart | Erdschluss: Elektronisch |
| Überlastung und Kurzschluss: Thermomagnetisch | |
| Schutzart (elektrischer Ableitstrom) | Klimaanlage, A |
| Anzahl der Masten | 1P+N 2-Modul, N-Leitung mit getrennt |
| Bemessungsspannung (Ue) | 230/240 V~ |
| Nennfrequenz | 50/60 Hz |
| Bemessungsströme (in) | 6,10,16,20,25,32,40A |
| Bemessungsempfindlichkeitsströme I△n | 30, 100, 300 mA |
| Reststrom-Abschaltzeit unter I△n | ≤ 0,1s |
| Bemessungs-Restschaltvermögen (I△m) | 500A (In≤50A) |
| Nennbremskraft | 6.000 A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei der Ind. Frequenz für 1 Minute | 2 kV |
| Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll |
| Magnetische Trenneigenschaften | B: (3-5) x Zoll, C: (5-10) x Zoll |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktpositionsanzeiger | Ja |
| Erdschlussanzeige | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃ bis +55℃, max. 95 % relative Luftfeuchtigkeit |
| Anschlussart | Kabel-/Stift-Sammelschiene |
| Maximale Anschlussgröße für Kabel | 16 mm 2 |
| Maximales Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben |
