● Norm: IEC61009-1
● Typ: Wechselstrom, A
● Nennstrom: 6~40 A
● Nennspannung: 230/240 V
● Anzahl der Pole: Einzelpole
● Bemessungs-Restbetriebsstrom (IAn): 10, 30, 100, 300 mA
● Bemessungskurzschlussausschaltvermögen: 6 kA
● Auslösekurve: B, C
● Umgebungslufttemperatur: -25...+40 °C
● Verbindung: Von unten
● Zertifikate: CE, CB

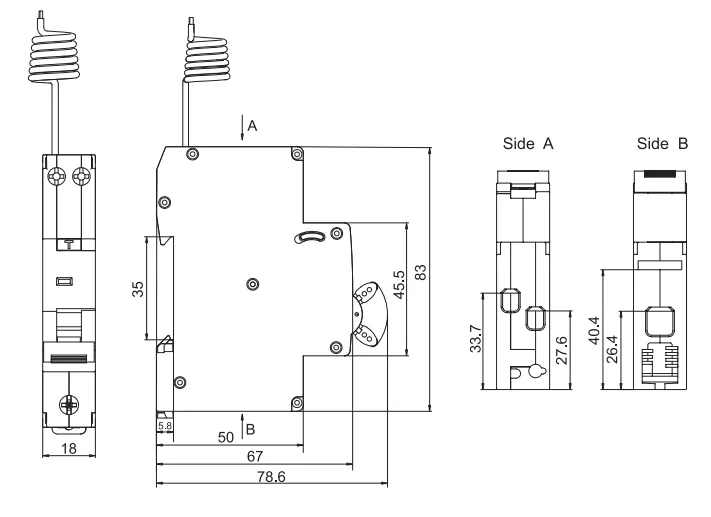

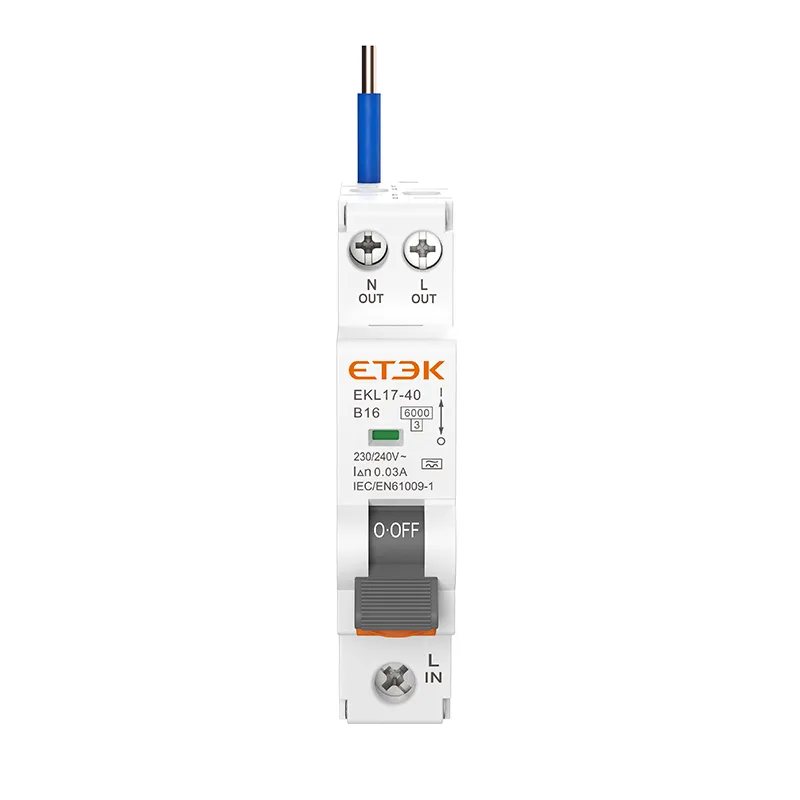

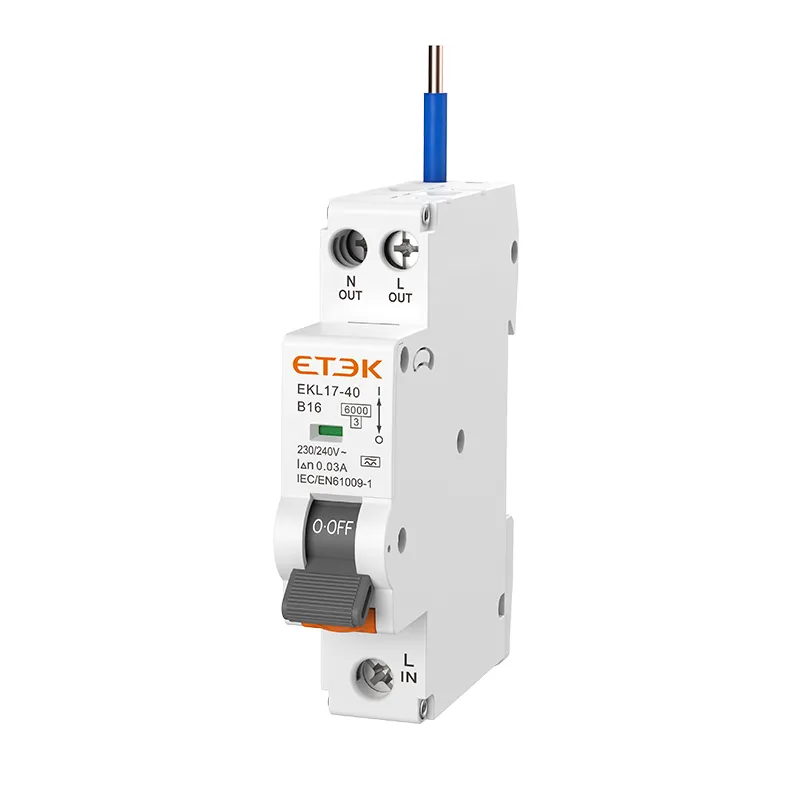

Der Fehlerstromschutzschalter EKL17-40 ist ein einpoliger Fehlerstromschutzschalter (1P+N) mit integriertem Überstromschutz (RCBO) zum Schutz vor Kurzschlussströmen, Überlast, Erdschlussströmen und indirekten Kontakten. Zusätzlich bietet er einen direkten Schutz. Der EKL17-40 RCBO ist in vier verschiedenen Ausführungen mit 10, 30, 100 und 300 mA erhältlich. Er verfügt außerdem über einen Neutralleiter.
Der Fehlerstromschutzschalter EKL17-40 1P+N RCBO vereint Fehlerstrom- und Überstromschutz in einem einzigen Modul. Zu seinen Merkmalen gehören unter anderem:
1. Verbesserter Schutz : Der Neutralleiter bietet zusätzlichen Schutz gegen Erdschlüsse und Überströme.
2. Erhöhte Sicherheit : Der RCBO mit Neutral- und Erdungsleitern trägt zur Erhöhung der Sicherheit elektrischer Anlagen bei, indem er Schutz gegen Erdschlüsse und Überströme bietet.
3. Geeignet für spezielle Anwendungen : Dieser RCBO-Typ eignet sich besonders für Installationen, bei denen ein funktionsfähiger Erdungsleiter erforderlich ist, wie z. B. in medizinischen Einrichtungen oder Bereichen mit empfindlichen elektronischen Geräten.
4. Einhaltung von Vorschriften : Die Verwendung eines funktionalen Erdungsleiters ist in bestimmten Branchen oder Ländern häufig gesetzlich vorgeschrieben, und der 1P+N RCBO mit Neutralleitern trägt dazu bei, diese Anforderungen zu erfüllen.
5. Einfache Installation : Wie der Standard-RCBO 1P+N ist auch die Version mit Neutralleitern einfach zu installieren und erfordert nur minimalen Verdrahtungsaufwand, was Zeit und Mühe bei der Installation spart.
| Standard | IEC/EN61009-1 |
| Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) |
| Reiseart | Erdschluss: Elektronisch |
| Überlastung und Kurzschluss: Thermomagnetisch | |
| Schutzart (elektrischer Ableitstrom) | AC,A |
| Anzahl der Masten | 1P+N 1 Modul , N Leitung mit getrennt |
| Bemessungsströme (in) | 6,10,16,20,25,32,40A |
| Bemessungsempfindlichkeitsströme I△n | 10, 30, 100, 300 mA |
| Reststrom-Abschaltzeit unter I△n | ≤ 0,1s |
| Bemessungs-Restschaltvermögen (I△m) | 500A (In≤50A) |
| Bemessungsspannung (Ue) | 230/240 V~ |
| Nennfrequenz | 50/60 Hz |
| Nennbremskraft | 6.000 A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei der Ind. Frequenz für 1 Minute | 2 kV |
| Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll |
| Magnetische Trenneigenschaften | B: (3-5) x Zoll, C: (5-10) x Zoll |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktpositionsanzeiger | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃ bis +40℃, max. 95 % relative Luftfeuchtigkeit |
| Anschlussart | Kabel-/Stift-Sammelschiene |
| Maximale Anschlussgröße für Kabel | L(in): 25mm² , N/L(out): 16mm² |
| Maximales Anzugsmoment | L(in): 2,5 Nm , N/L(out): 2 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von unten |
