● Norm: IEC61009-1
● Typ: Wechselstrom, A
● Nennstrom: 6~63A
● Nennspannung: 230/240 V
● Anzahl der Pole: Zwei Pole
● Bemessungs-Restbetriebsstrom (IAn): 10, 30, 100, 300 mA
● Bemessungskurzschlussausschaltvermögen: 6 kA, 10 kA
● Auslösekurve: B, C
● Umgebungslufttemperatur: -25...+40 °C
● Verbindung: Von oben und unten
● Zertifikate: CE, CB

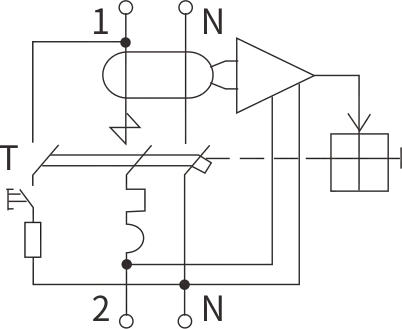

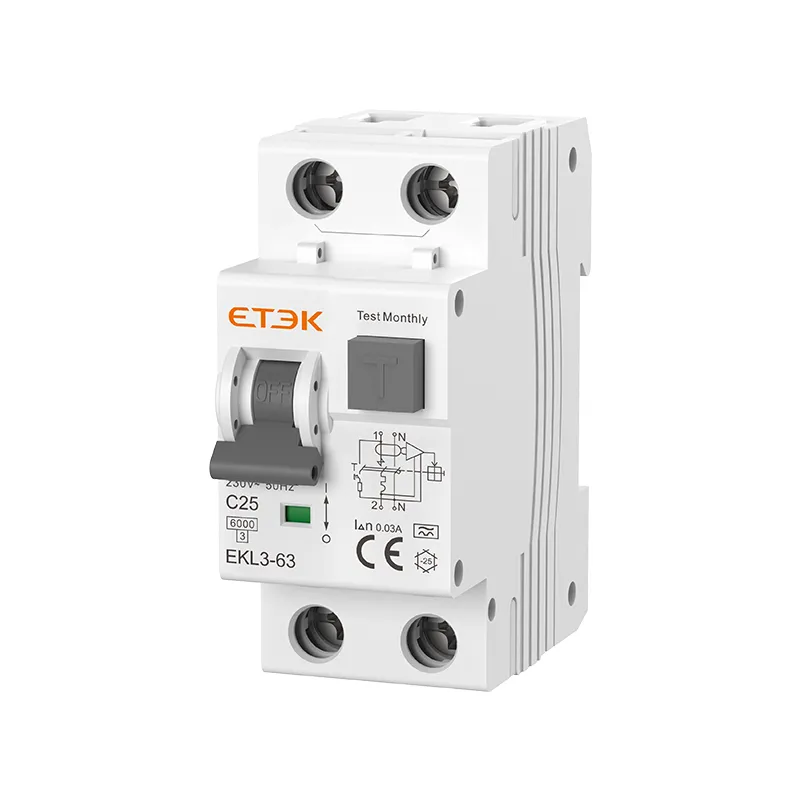

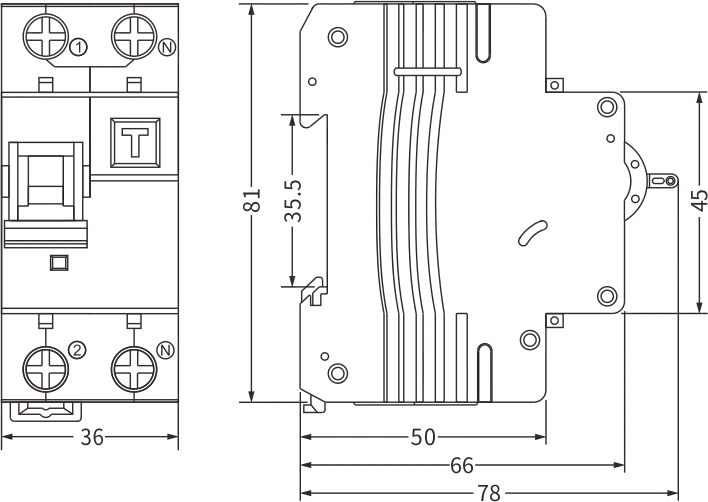

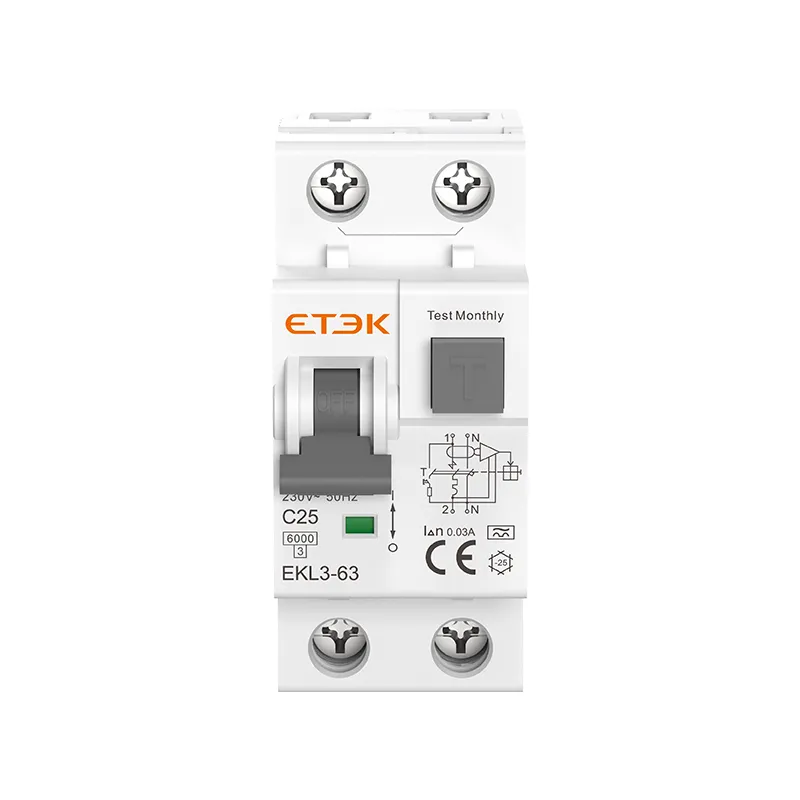

Der Leitungsschutzschalter EKL3-63 „Phase + Neutralleiter + Fehlerstrom“ ist für einphasige Hausstromkreise mit 50 Hz oder 60 Hz und einer Nennspannung von 230 V geeignet und schützt vor Fehlerströmen, Überlastung und Kurzschluss. Das Produkt zeichnet sich durch seine kompakte Bauweise, sein hohes Abschaltvermögen, die gleichzeitige Abschaltung von Neutralleiter und Außenleiter sowie den Fehlerstromschutz bei Verpolung des Außenleiters aus. Es entspricht der Norm IEC 61009 und basiert auf modernster internationaler Technologie.
Standard | IEC/EN61009-1 | ||
Schutz | Erdschluss, Überstrom und Kurzschluss, Überspannung (wählbar) | ||
Reiseart | Erdschluss: Elektronisch | ||
Überlastung und Kurzschluss: Thermomagnetisch | |||
Schutzart (elektrischer Ableitstrom) | Klimaanlage, A | ||
Anzahl der Masten | 1P+N 2-Modul, N-Leitung mit getrennt | ||
| Nennstrom In | 6,10,16,20,25,32,40,50,63A | ||
| Bemessungsspannung Ue | 230/240 V~ | ||
| Nennfrequenz | 50/60 Hz | ||
Bemessungsempfindlichkeitsströme I△n | 10, 30, 100, 300 mA | ||
Reststrom-Abschaltzeit unter I△n | ≤0,1s | ||
Bemessungs-Restschaltvermögen (I△m) | 500A (In≤50A),10In (In>50A) | ||
| Nennbremskraft | EKL3-63: 6 kA, EKL3-63H: 10 kA | ||
| Energiebegrenzungsklasse | 3 | ||
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V | ||
| Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV | ||
Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll | ||
Magnetische Trenneigenschaften | B: (3-5) x Zoll, C: (5-10) x Zoll | ||
| Elektrische Lebensdauer | 4.000 Zyklen | ||
| Mechanische Lebensdauer | 10.000 Zyklen | ||
| Kontaktpositionsanzeiger | Ja | ||
Erdschlussanzeige | Ja | ||
Schutzgrad | IP20 | ||
| Umgebungstemperatur | -25℃ bis +55℃, max. 95 % relative Luftfeuchtigkeit | ||
| Anschlussart | Kabel-/Stift-Stromschiene/Gabel-Stromschiene | ||
Maximale Anschlussgröße für Kabel | 25 mm 2 | ||
Maximales Anzugsdrehmoment | 2,5 Nm | ||
Installation | Montage auf 35-mm-DIN-Schiene | ||
| Verbindung | Von oben und unten | ||
| Poles | Rated Current (A） | B Curve | |||
| Sensitivity | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Type AC | |||||
| 1P+N | 6A | EKL3-63-1NB0610 | EKL3-63-1NB0630 | EKL3-63-1NB06100 | EKL3-63-1NB06300 |
| 10A | EKL3-63-1NB1010 | EKL3-63-1NB1030 | EKL3-63-1NB10100 | EKL3-63-1NB10300 | |
| 16A | EKL3-63-1NB1610 | EKL3-63-1NB1630 | EKL3-63-1NB16100 | EKL3-63-1NB16300 | |
| 20A | EKL3-63-1NB2010 | EKL3-63-1NB2030 | EKL3-63-1NB20100 | EKL3-63-1NB20300 | |
| 25A | EKL3-63-1NB2510 | EKL3-63-1NB2530 | EKL3-63-1NB25100 | EKL3-63-1NB25300 | |
| 32A | EKL3-63-1NB3210 | EKL3-63-1NB3230 | EKL3-63-1NB32100 | EKL3-63-1NB32300 | |
| 40A | EKL3-63-1NB4010 | EKL3-63-1NB4030 | EKL3-63-1NB40100 | EKL3-63-1NB40300 | |
| 50A | EKL3-63-1NB5010 | EKL3-63-1NB5030 | EKL3-63-1NB50100 | EKL3-63-1NB50300 | |
| 63A | EKL3-63-1NB6310 | EKL3-63-1NB6330 | EKL3-63-1NB63100 | EKL3-63-1NB63300 | |
| Type A | |||||
| 6A | EKL3-63-1NB0610A | EKL3-63-1NB0630A | EKL3-63-1NB06100A | EKL3-63-1NB06300A | |
| 8A | EKL3-63-1NB0810A | EKL3-63-1NB0830A | EKL3-63-1NB08100A | EKL3-63-1NB08300A | |
| 10A | EKL3-63-1NB1010A | EKL3-63-1NB1030A | EKL3-63-1NB10100A | EKL3-63-1NB10300A | |
| 13A | EKL3-63-1NB1310A | EKL3-63-1NB1330A | EKL3-63-1NB13100A | EKL3-63-1NB13300A | |
| 16A | EKL3-63-1NB1610A | EKL3-63-1NB1630A | EKL3-63-1NB16100A | EKL3-63-1NB16300A | |
| 20A | EKL3-63-1NB2010A | EKL3-63-1NB2030A | EKL3-63-1NB20100A | EKL3-63-1NB20300A | |
| 25A | EKL3-63-1NB2510A | EKL3-63-1NB2530A | EKL3-63-1NB25100A | EKL3-63-1NB25300A | |
| 32A | EKL3-63-1NB3210A | EKL3-63-1NB3230A | EKL3-63-1NB32100A | EKL3-63-1NB32300A | |
| 40A | EKL3-63-1NB4010A | EKL3-63-1NB4030A | EKL3-63-1NB40100A | EKL3-63-1NB40300A | |
| 50A | EKL3-63-1NB5010A | EKL3-63-1NB5030A | EKL3-63-1NB50100A | EKL3-63-1NB50300A | |
| 63A | EKL3-63-1NB6310A | EKL3-63-1NB6330A | EKL3-63-1NB63100A | EKL3-63-1NB63300A | |
| Rated Current (A） | C Curve | ||||
| Sensitivity | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Type AC | |||||
| 6A | EKL3-63-1NC0610 | EKL3-63-1NC0630 | EKL3-63-1NC06100 | EKL3-63-1NC06300 | |
| 10A | EKL3-63-1NC1010 | EKL3-63-1NC1030 | EKL3-63-1NC10100 | EKL3-63-1NC10300 | |
| 16A | EKL3-63-1NC1610 | EKL3-63-1NC1630 | EKL3-63-1NC16100 | EKL3-63-1NC16300 | |
| 20A | EKL3-63-1NC2010 | EKL3-63-1NC2030 | EKL3-63-1NC20100 | EKL3-63-1NC20300 | |
| 25A | EKL3-63-1NC2510 | EKL3-63-1NC2530 | EKL3-63-1NC25100 | EKL3-63-1NC25300 | |
| 32A | EKL3-63-1NC3210 | EKL3-63-1NC3230 | EKL3-63-1NC32100 | EKL3-63-1NC32300 | |
| 40A | EKL3-63-1NC4010 | EKL3-63-1NC4030 | EKL3-63-1NC40100 | EKL3-63-1NC40300 | |
| 50A | EKL3-63-1NC5010 | EKL3-63-1NC5030 | EKL3-63-1NC50100 | EKL3-63-1NC50300 | |
| 63A | EKL3-63-1NC6310 | EKL3-63-1NC6330 | EKL3-63-1NC63100 | EKL3-63-1NC63300 | |
| Type A | |||||
| 6A | EKL3-63-1NC0610A | EKL3-63-1NC0630A | EKL3-63-1NC06100A | EKL3-63-1NC06300A | |
| 10A | EKL3-63-1NC1010A | EKL3-63-1NC1030A | EKL3-63-1NC10100A | EKL3-63-1NC10300A | |
| 16A | EKL3-63-1NC1610A | EKL3-63-1NC1630A | EKL3-63-1NC16100A | EKL3-63-1NC16300A | |
| 20A | EKL3-63-1NC2010A | EKL3-63-1NC2030A | EKL3-63-1NC20100A | EKL3-63-1NC20300A | |
| 25A | EKL3-63-1NC2510A | EKL3-63-1NC2530A | EKL3-63-1NC25100A | EKL3-63-1NC25300A | |
| 32A | EKL3-63-1NC3210A | EKL3-63-1NC3230A | EKL3-63-1NC32100A | EKL3-63-1NC32300A | |
| 40A | EKL3-63-1NC4010A | EKL3-63-1NC4030A | EKL3-63-1NC40100A | EKL3-63-1NC40300A | |
| 50A | EKL3-63-1NC5010A | EKL3-63-1NC5030A | EKL3-63-1NC50100A | EKL3-63-1NC50300A | |
| 63A | EKL3-63-1NC6310A | EKL3-63-1NC6330A | EKL3-63-1NC63100A | EKL3-63-1NC63300A | |
