● Norm: IEC61009-1
● Typ: Wechselstrom, A
● Nennstrom: 6~63A
● Nennspannung: 230/240 V~, 400/415 V~
● Anzahl der Pole: 2 Pole, 4 Pole
● Bemessungs-Restbetriebsstrom (IAn): 10, 30, 100, 300 mA
● Bemessungskurzschlussausschaltvermögen: 6 kA/10 kA
● Auslösekurve: B, C, D
● Umgebungslufttemperatur: -25...+55 °C
● Verbindung: Von oben
● Zertifikate: CE, CB

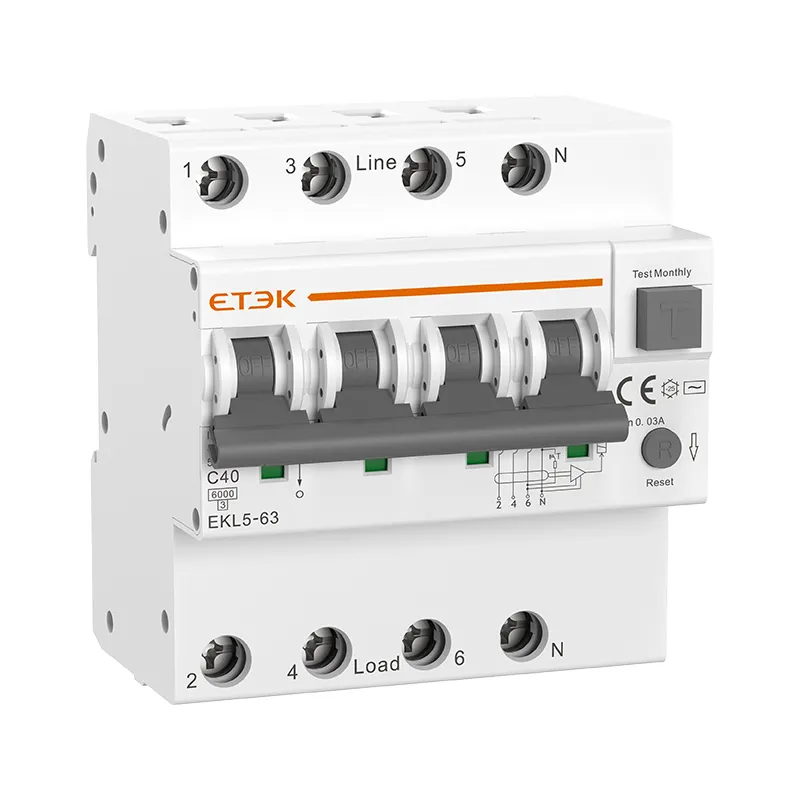

Die Fehlerstrom-Schutzschalter der Serie EKL5-63 mit Überstromschutz bieten einen umfassenden Schutz sowohl für Personen als auch für elektrische Geräte, da sie so konstruiert sind, dass sie die Stromzufuhr bei Überlastung, Kurzschluss und Erdschluss automatisch unterbrechen.
Fehlerstromschutzschalter (FI-Schalter ) des Typs AC werden häufig in Wohnhäusern installiert und dienen der Ableitung von sinusförmigen Wechselstrom-Fehlerströmen in induktiven, kapazitiven oder ohmschen Geräten. Diese FI-Schalter reagieren sofort auf Unsymmetrien und weisen keine Zeitverzögerung auf.
Typ A wird für pulsierende Restströme bis zu 6 mA und sinusförmige Wechselstromfehlerströme verwendet.
Typ B Sie werden für drei- und einphasige Geräte wie Rolltreppen, Aufzüge, Photovoltaikanlagen, Schweißgeräte und Wechselrichter verwendet.
Sie können als Schutzvorrichtungen für 240-V-Zweiphasennetze oder 415-V-Dreiphasenstromkreise verwendet werden.
Der maximale Nennstrom beträgt 63 A, und der minimale Leckstrom kann in vier Stufen eingestellt werden: 10 mA, 30 mA, 100 mA und 300 mA.
Der RCBO ist mit einem Anzeigefenster und einer Reset-Taste ausgestattet, um zwischen Fehlerstromauslösungen (Reset-Taste springt heraus) und Überlastauslösungen (Anzeigefenster wird rot) zu unterscheiden.

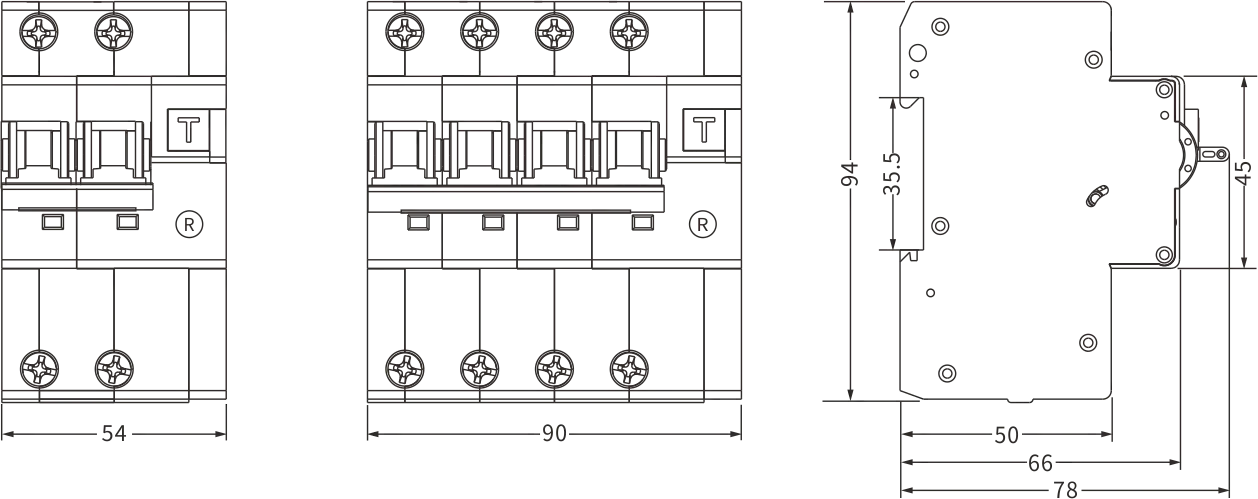

Der RCBO besteht aus drei oder fünf DIN-Modulen und ist daher einfacher zu installieren als die übliche Lösung MCB + Zusatzblöcke.
Dieses Produkt entspricht der Norm IEC61009-1.
Standard | IEC/EN61009-1 | ||
Schutz | Erdschluss, Überstrom und Kurzschluss | ||
Reiseart | Erdschluss: Elektronisch | ||
Überlastung und Kurzschluss: Thermomagnetisch | |||
Schutzart (elektrischer Ableitstrom) | AC, A, S | ||
Anzahl der Masten | 1P+N 3-Modul, 3P+N 5-Modul, N-Leitung mit getrennt | ||
| Nennstrom In | 6,10,16,20,25,32,40,50,63A | ||
| Bemessungsspannung Ue | 1P+N: 230/240 V~, 3P+N: 400/415 V~ | ||
| Nennfrequenz | 50/60 Hz | ||
Bemessungsempfindlichkeitsströme I△n | 10, 30, 100, 300 mA | ||
Reststrom-Abschaltzeit unter I△n | ≤0,1s | ||
Bemessungs-Restschaltvermögen (I△m) | 500A (In≤50A),10In (In>50A) | ||
| Nennbremskraft | EKL5-63: 6.000 A, EKL5-63H: 10.000 A | ||
| Energiebegrenzungsklasse | 3 | ||
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V | ||
| Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV | ||
Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll | ||
Magnetische Trenneigenschaften | B: (3–5) x Zoll, C: (5–10) x Zoll, D: (10–20) x Zoll | ||
| Elektrische Lebensdauer | 4.000 Zyklen | ||
| Mechanische Lebensdauer | 10.000 Zyklen | ||
| Kontaktpositionsanzeiger | Ja | ||
Erdschlussanzeige | Ja | ||
Schutzgrad | IP20 | ||
| Umgebungstemperatur | -25℃ bis +55℃, max. 95 % relative Luftfeuchtigkeit | ||
| Anschlussart | Kabel-/Stift-Sammelschiene | ||
Maximale Anschlussgröße für Kabel | 25 mm 2 | ||
Maximales Anzugsdrehmoment | 2,5 Nm | ||
Installation | Montage auf 35-mm-DIN-Schiene | ||
| Verbindung | Von oben | ||
| Breaking capacity | Poles | Rated Current（A） | B Curve | C Curve | ||||
| Sensitivity | ||||||||
| 30mA | 100mA | 300mA | 30mA | 100mA | 300mA | |||
| Type AC | ||||||||
| 6KA | 1P+N | 6A | EKL5-63-1NB0630 | EKL5-63-1NB06100 | EKL5-63-1NB06300 | EKL5-63-1NC0630 | EKL5-63-1NC06100 | EKL5-63-1NC06300 |
| 10A | EKL5-63-1NB1030 | EKL5-63-1NB10100 | EKL5-63-1NB10300 | EKL5-63-1NC1030 | EKL5-63-1NC10100 | EKL5-63-1NC10300 | ||
| 16A | EKL5-63-1NB1630 | EKL5-63-1NB16100 | EKL5-63-1NB16300 | EKL5-63-1NC1630 | EKL5-63-1NC16100 | EKL5-63-1NC16300 | ||
| 20A | EKL5-63-1NB2030 | EKL5-63-1NB20100 | EKL5-63-1NB20300 | EKL5-63-1NC2030 | EKL5-63-1NC20100 | EKL5-63-1NC20300 | ||
| 25A | EKL5-63-1NB2530 | EKL5-63-1NB25100 | EKL5-63-1NB25300 | EKL5-63-1NC2530 | EKL5-63-1NC25100 | EKL5-63-1NC25300 | ||
| 32A | EKL5-63-1NB3230 | EKL5-63-1NB32100 | EKL5-63-1NB32300 | EKL5-63-1NC3230 | EKL5-63-1NC32100 | EKL5-63-1NC32300 | ||
| 40A | EKL5-63-1NB4030 | EKL5-63-1NB40100 | EKL5-63-1NB40300 | EKL5-63-1NC4030 | EKL5-63-1NC40100 | EKL5-63-1NC40300 | ||
| 50A | EKL5-63-1NB5030 | EKL5-63-1NB50100 | EKL5-63-1NB50300 | EKL5-63-1NC5030 | EKL5-63-1NC50100 | EKL5-63-1NC50300 | ||
| 63A | EKL5-63-1NB6330 | EKL5-63-1NB63100 | EKL5-63-1NB63300 | EKL5-63-1NC6330 | EKL5-63-1NC63100 | EKL5-63-1NC63300 | ||
| 3P+N | 6A | EKL5-63-3NB0630 | EKL5-63-3NB06100 | EKL5-63-3NB06300 | EKL5-63-3NC0630 | EKL5-63-3NC06100 | EKL5-63-3NC06300 | |
| 10A | EKL5-63-3NB1030 | EKL5-63-3NB10100 | EKL5-63-3NB10300 | EKL5-63-3NC1030 | EKL5-63-3NC10100 | EKL5-63-3NC10300 | ||
| 16A | EKL5-63-3NB1630 | EKL5-63-3NB16100 | EKL5-63-3NB16300 | EKL5-63-3NC1630 | EKL5-63-3NC16100 | EKL5-63-3NC16300 | ||
| 20A | EKL5-63-3NB2030 | EKL5-63-3NB20100 | EKL5-63-3NB20300 | EKL5-63-3NC2030 | EKL5-63-3NC20100 | EKL5-63-3NC20300 | ||
| 25A | EKL5-63-3NB2530 | EKL5-63-3NB25100 | EKL5-63-3NB25300 | EKL5-63-3NC2530 | EKL5-63-3NC25100 | EKL5-63-3NC25300 | ||
| 32A | EKL5-63-3NB3230 | EKL5-63-3NB32100 | EKL5-63-3NB32300 | EKL5-63-3NC3230 | EKL5-63-3NC32100 | EKL5-63-3NC32300 | ||
| 40A | EKL5-63-3NB4030 | EKL5-63-3NB40100 | EKL5-63-3NB40300 | EKL5-63-3NC4030 | EKL5-63-3NC40100 | EKL5-63-3NC40300 | ||
| 50A | EKL5-63-3NB5030 | EKL5-63-3NB50100 | EKL5-63-3NB50300 | EKL5-63-3NC5030 | EKL5-63-3NC50100 | EKL5-63-3NC50300 | ||
| 63A | EKL5-63-3NB6330 | EKL5-63-3NB63100 | EKL5-63-3NB63300 | EKL5-63-3NC6330 | EKL5-63-3NC63100 | EKL5-63-3NC63300 | ||
| Type A | ||||||||
| 1P+N | 6A | EKL5-63-1NB0630A | EKL5-63-1NB06100A | EKL5-63-1NB06300A | EKL5-63-1NC0630A | EKL5-63-1NC06100A | EKL5-63-1NC06300A | |
| 10A | EKL5-63-1NB1030A | EKL5-63-1NB10100A | EKL5-63-1NB10300A | EKL5-63-1NC1030A | EKL5-63-1NC10100A | EKL5-63-1NC10300A | ||
| 16A | EKL5-63-1NB1630A | EKL5-63-1NB16100A | EKL5-63-1NB16300A | EKL5-63-1NC1630A | EKL5-63-1NC16100A | EKL5-63-1NC16300A | ||
| 20A | EKL5-63-1NB2030A | EKL5-63-1NB20100A | EKL5-63-1NB20300A | EKL5-63-1NC2030A | EKL5-63-1NC20100A | EKL5-63-1NC20300A | ||
| 25A | EKL5-63-1NB2530A | EKL5-63-1NB25100A | EKL5-63-1NB25300A | EKL5-63-1NC2530A | EKL5-63-1NC25100A | EKL5-63-1NC25300A | ||
| 32A | EKL5-63-1NB3230A | EKL5-63-1NB32100A | EKL5-63-1NB32300A | EKL5-63-1NC3230A | EKL5-63-1NC32100A | EKL5-63-1NC32300A | ||
| 40A | EKL5-63-1NB4030A | EKL5-63-1NB40100A | EKL5-63-1NB40300A | EKL5-63-1NC4030A | EKL5-63-1NC40100A | EKL5-63-1NC40300A | ||
| 50A | EKL5-63-1NB5030A | EKL5-63-1NB50100A | EKL5-63-1NB50300A | EKL5-63-1NC5030A | EKL5-63-1NC50100A | EKL5-63-1NC50300A | ||
| 63A | EKL5-63-1NB6330A | EKL5-63-1NB63100A | EKL5-63-1NB63300A | EKL5-63-1NC6330A | EKL5-63-1NC63100A | EKL5-63-1NC63300A | ||
| 3P+N | 6A | EKL5-63-3NB0630A | EKL5-63-3NB06100A | EKL5-63-3NB06300A | EKL5-63-3NC0630A | EKL5-63-3NC06100A | EKL5-63-3NC06300A | |
| 10A | EKL5-63-3NB1030A | EKL5-63-3NB10100A | EKL5-63-3NB10300A | EKL5-63-3NC1030A | EKL5-63-3NC10100A | EKL5-63-3NC10300A | ||
| 16A | EKL5-63-3NB1630A | EKL5-63-3NB16100A | EKL5-63-3NB16300A | EKL5-63-3NC1630A | EKL5-63-3NC16100A | EKL5-63-3NC16300A | ||
| 20A | EKL5-63-3NB2030A | EKL5-63-3NB20100A | EKL5-63-3NB20300A | EKL5-63-3NC2030A | EKL5-63-3NC20100A | EKL5-63-3NC20300A | ||
| 25A | EKL5-63-3NB2530A | EKL5-63-3NB25100A | EKL5-63-3NB25300A | EKL5-63-3NC2530A | EKL5-63-3NC25100A | EKL5-63-3NC25300A | ||
| 32A | EKL5-63-3NB3230A | EKL5-63-3NB32100A | EKL5-63-3NB32300A | EKL5-63-3NC3230A | EKL5-63-3NC32100A | EKL5-63-3NC32300A | ||
| 40A | EKL5-63-3NB4030A | EKL5-63-3NB40100A | EKL5-63-3NB40300A | EKL5-63-3NC4030A | EKL5-63-3NC40100A | EKL5-63-3NC40300A | ||
| 50A | EKL5-63-3NB5030A | EKL5-63-3NB50100A | EKL5-63-3NB50300A | EKL5-63-3NC5030A | EKL5-63-3NC50100A | EKL5-63-3NC50300A | ||
| 63A | EKL5-63-3NB6330A | EKL5-63-3NB63100A | EKL5-63-3NB63300A | EKL5-63-3NC6330A | EKL5-63-3NC63100A | EKL5-63-3NC63300A | ||
| Type AC | ||||||||
| 10KA | 1P+N | 6A | EKL5-63H-1NB0630 | EKL5-63H-1NB06100 | EKL5-63H-1NB06300 | EKL5-63H-1NC0630 | EKL5-63H-1NC06100 | EKL5-63H-1NC06300 |
| 10A | EKL5-63H-1NB1030 | EKL5-63H-1NB10100 | EKL5-63H-1NB10300 | EKL5-63H-1NC1030 | EKL5-63H-1NC10100 | EKL5-63H-1NC10300 | ||
| 16A | EKL5-63H-1NB1630 | EKL5-63H-1NB16100 | EKL5-63H-1NB16300 | EKL5-63H-1NC1630 | EKL5-63H-1NC16100 | EKL5-63H-1NC16300 | ||
| 20A | EKL5-63H-1NB2030 | EKL5-63H-1NB20100 | EKL5-63H-1NB20300 | EKL5-63H-1NC2030 | EKL5-63H-1NC20100 | EKL5-63H-1NC20300 | ||
| 25A | EKL5-63H-1NB2530 | EKL5-63H-1NB25100 | EKL5-63H-1NB25300 | EKL5-63H-1NC2530 | EKL5-63H-1NC25100 | EKL5-63H-1NC25300 | ||
| 32A | EKL5-63H-1NB3230 | EKL5-63H-1NB32100 | EKL5-63H-1NB32300 | EKL5-63H-1NC3230 | EKL5-63H-1NC32100 | EKL5-63H-1NC32300 | ||
| 40A | EKL5-63H-1NB4030 | EKL5-63H-1NB40100 | EKL5-63H-1NB40300 | EKL5-63H-1NC4030 | EKL5-63H-1NC40100 | EKL5-63H-1NC40300 | ||
| 50A | EKL5-63H-1NB5030 | EKL5-63H-1NB50100 | EKL5-63H-1NB50300 | EKL5-63H-1NC5030 | EKL5-63H-1NC50100 | EKL5-63H-1NC50300 | ||
| 63A | EKL5-63H-1NB6330 | EKL5-63H-1NB63100 | EKL5-63H-1NB63300 | EKL5-63H-1NC6330 | EKL5-63H-1NC63100 | EKL5-63H-1NC63300 | ||
| 3P+N | 6A | EKL5-63H-3NB0630 | EKL5-63H-3NB06100 | EKL5-63H-3NB06300 | EKL5-63H-3NC0630 | EKL5-63H-3NC06100 | EKL5-63H-3NC06300 | |
| 10A | EKL5-63H-3NB1030 | EKL5-63H-3NB10100 | EKL5-63H-3NB10300 | EKL5-63H-3NC1030 | EKL5-63H-3NC10100 | EKL5-63H-3NC10300 | ||
| 16A | EKL5-63H-3NB1630 | EKL5-63H-3NB16100 | EKL5-63H-3NB16300 | EKL5-63H-3NC1630 | EKL5-63H-3NC16100 | EKL5-63H-3NC16300 | ||
| 20A | EKL5-63H-3NB2030 | EKL5-63H-3NB20100 | EKL5-63H-3NB20300 | EKL5-63H-3NC2030 | EKL5-63H-3NC20100 | EKL5-63H-3NC20300 | ||
| 25A | EKL5-63H-3NB2530 | EKL5-63H-3NB25100 | EKL5-63H-3NB25300 | EKL5-63H-3NC2530 | EKL5-63H-3NC25100 | EKL5-63H-3NC25300 | ||
| 32A | EKL5-63H-3NB3230 | EKL5-63H-3NB32100 | EKL5-63H-3NB32300 | EKL5-63H-3NC3230 | EKL5-63H-3NC32100 | EKL5-63H-3NC32300 | ||
| 40A | EKL5-63H-3NB4030 | EKL5-63H-3NB40100 | EKL5-63H-3NB40300 | EKL5-63H-3NC4030 | EKL5-63H-3NC40100 | EKL5-63H-3NC40300 | ||
| 50A | EKL5-63H-3NB5030 | EKL5-63H-3NB50100 | EKL5-63H-3NB50300 | EKL5-63H-3NC5030 | EKL5-63H-3NC50100 | EKL5-63H-3NC50300 | ||
| 63A | EKL5-63H-3NB6330 | EKL5-63H-3NB63100 | EKL5-63H-3NB63300 | EKL5-63H-3NC6330 | EKL5-63H-3NC63100 | EKL5-63H-3NC63300 | ||
| Type A | ||||||||
| 1P+N | 6A | EKL5-63H-1NB0630A | EKL5-63H-1NB06100A | EKL5-63H-1NB06300A | EKL5-63H-1NC0630A | EKL5-63H-1NC06100A | EKL5-63H-1NC06300A | |
| 10A | EKL5-63H-1NB1030A | EKL5-63H-1NB10100A | EKL5-63H-1NB10300A | EKL5-63H-1NC1030A | EKL5-63H-1NC10100A | EKL5-63H-1NC10300A | ||
| 16A | EKL5-63H-1NB1630A | EKL5-63H-1NB16100A | EKL5-63H-1NB16300A | EKL5-63H-1NC1630A | EKL5-63H-1NC16100A | EKL5-63H-1NC16300A | ||
| 20A | EKL5-63H-1NB2030A | EKL5-63H-1NB20100A | EKL5-63H-1NB20300A | EKL5-63H-1NC2030A | EKL5-63H-1NC20100A | EKL5-63H-1NC20300A | ||
| 25A | EKL5-63H-1NB2530A | EKL5-63H-1NB25100A | EKL5-63H-1NB25300A | EKL5-63H-1NC2530A | EKL5-63H-1NC25100A | EKL5-63H-1NC25300A | ||
| 32A | EKL5-63H-1NB3230A | EKL5-63H-1NB32100A | EKL5-63H-1NB32300A | EKL5-63H-1NC3230A | EKL5-63H-1NC32100A | EKL5-63H-1NC32300A | ||
| 40A | EKL5-63H-1NB4030A | EKL5-63H-1NB40100A | EKL5-63H-1NB40300A | EKL5-63H-1NC4030A | EKL5-63H-1NC40100A | EKL5-63H-1NC40300A | ||
| 50A | EKL5-63H-1NB5030A | EKL5-63H-1NB50100A | EKL5-63H-1NB50300A | EKL5-63H-1NC5030A | EKL5-63H-1NC50100A | EKL5-63H-1NC50300A | ||
| 63A | EKL5-63H-1NB6330A | EKL5-63H-1NB63100A | EKL5-63H-1NB63300A | EKL5-63H-1NC6330A | EKL5-63H-1NC63100A | EKL5-63H-1NC63300A | ||
| 3P+N | 6A | EKL5-63H-3NB0630A | EKL5-63H-3NB06100A | EKL5-63H-3NB06300A | EKL5-63H-3NC0630A | EKL5-63H-3NC06100A | EKL5-63H-3NC06300A | |
| 10A | EKL5-63H-3NB1030A | EKL5-63H-3NB10100A | EKL5-63H-3NB10300A | EKL5-63H-3NC1030A | EKL5-63H-3NC10100A | EKL5-63H-3NC10300A | ||
| 16A | EKL5-63H-3NB1630A | EKL5-63H-3NB16100A | EKL5-63H-3NB16300A | EKL5-63H-3NC1630A | EKL5-63H-3NC16100A | EKL5-63H-3NC16300A | ||
| 20A | EKL5-63H-3NB2030A | EKL5-63H-3NB20100A | EKL5-63H-3NB20300A | EKL5-63H-3NC2030A | EKL5-63H-3NC20100A | EKL5-63H-3NC20300A | ||
| 25A | EKL5-63H-3NB2530A | EKL5-63H-3NB25100A | EKL5-63H-3NB25300A | EKL5-63H-3NC2530A | EKL5-63H-3NC25100A | EKL5-63H-3NC25300A | ||
| 32A | EKL5-63H-3NB3230A | EKL5-63H-3NB32100A | EKL5-63H-3NB32300A | EKL5-63H-3NC3230A | EKL5-63H-3NC32100A | EKL5-63H-3NC32300A | ||
| 40A | EKL5-63H-3NB4030A | EKL5-63H-3NB40100A | EKL5-63H-3NB40300A | EKL5-63H-3NC4030A | EKL5-63H-3NC40100A | EKL5-63H-3NC40300A | ||
| 50A | EKL5-63H-3NB5030A | EKL5-63H-3NB50100A | EKL5-63H-3NB50300A | EKL5-63H-3NC5030A | EKL5-63H-3NC50100A | EKL5-63H-3NC50300A | ||
| 63A | EKL5-63H-3NB6330A | EKL5-63H-3NB63100A | EKL5-63H-3NB63300A | EKL5-63H-3NC6330A | EKL5-63H-3NC63100A | EKL5-63H-3NC63300A | ||
