● Norm: IEC61009-1
● Typ: Wechselstrom, A
● Nennstrom: 6~40 A
● Nennspannung: 230/240 V
● Anzahl der Pole: Zwei Pole
● Bemessungs-Restbetriebsstrom (IAn): 10, 30, 100, 300 mA
● Bemessungskurzschlussausschaltvermögen: 6 kA, 10 kA
● Auslösekurve: B, C
● Umgebungslufttemperatur: -25...+40 °C
● Verbindung: Von oben und unten
● Zertifikate: CE, CB, UKCA

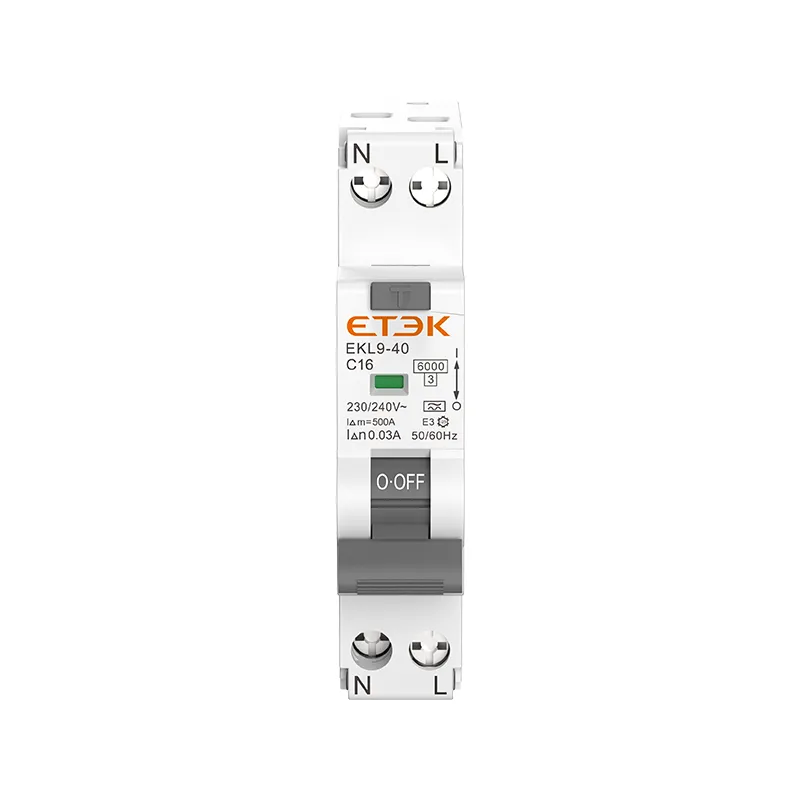

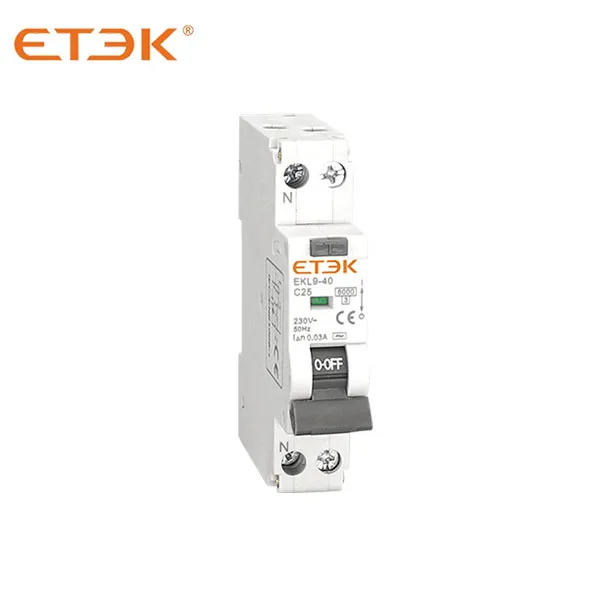

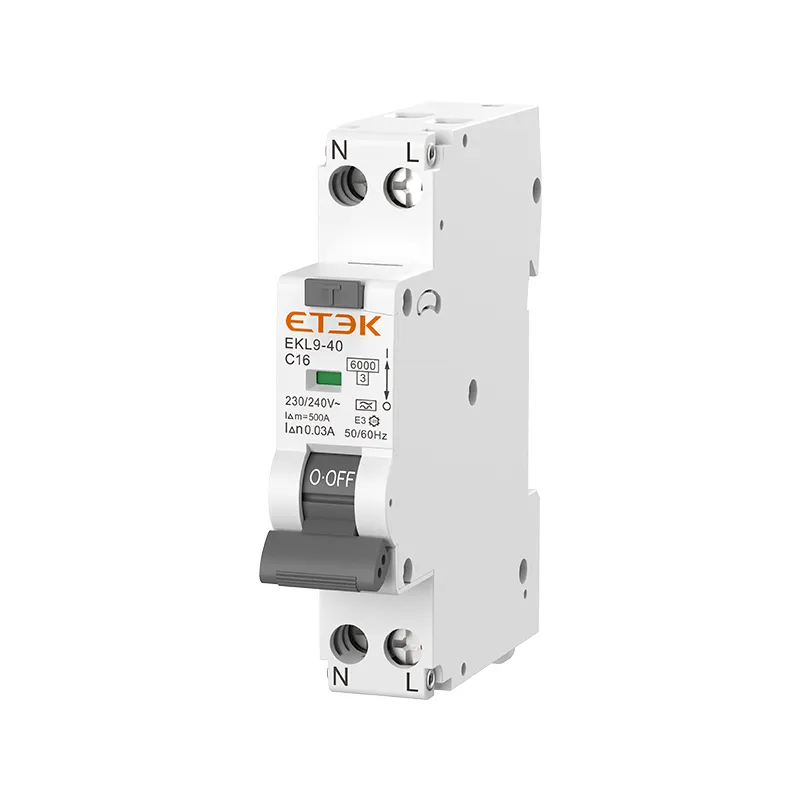

Die Produkte der Serie EKL9-40 bieten Schutz vor Erdschlüssen, Überlastungen, Kurzschlüssen und Überspannungen in gewerblichen und privaten Installationen. Der Fehlerstromschutzschalter (FI-Schalter) mit getrenntem Neutralleiter und Phase gewährleistet seine korrekte Auslösung bei Erdschlüssen, selbst wenn Neutralleiter und Phase falsch angeschlossen sind. Der elektronische FI-Schalter verfügt über eine Filtervorrichtung, die unerwünschte Ereignisse durch transiente Spannungen und Ströme verhindert.
Doppelter Schutz: Integriert sowohl Fehlerstrom- als auch Überstromschutz in einem Gerät, spart Platz und vereinfacht die Installation.
Kompaktes Design: 9 mm Breite pro Pol, wodurch mehr Stromkreise auf begrenztem Raum im Verteilerkasten möglich sind.
Vielseitige Stromstärken: Erhältlich in verschiedenen Stromstärken bis zu 40 A, geeignet für ein breites Anwendungsspektrum.
Hohes Abschaltvermögen: Gewährleistet einen wirksamen Schutz gegen Kurzschlüsse und Überlastungen.
Empfindliche Erdschlusserkennung: Schützt vor potenziell schädlichen Erdschlussströmen und erhöht so die persönliche Sicherheit.
Einfache Installation: Konzipiert für die schnelle und unkomplizierte Montage auf Standard-DIN-Schienen.
Klare Statusanzeige: Verfügt über eine gut sichtbare Ausfallanzeige zur einfachen Fehlerdiagnose.
Zuverlässige Leistung: Entwickelt für einen gleichbleibenden Betrieb unter verschiedenen Umgebungsbedingungen.
Normenkonform: Entspricht den internationalen Sicherheitsstandards für RCBOs und gewährleistet so Qualität und Zuverlässigkeit.
Auslöseschutzmechanismus: Gewährleistet, dass das Gerät auch dann auslöst, wenn der Bedienhebel in der Position „EIN“ gehalten wird.
Elektrische Anlagen in Wohnhäusern
Kleine Büros und Läden
Leichte gewerbliche Installationen
Werkstätten und Garagen
Bildungseinrichtungen
Gesundheitskliniken
Einzelhandelsgeschäfte
Gastronomiebetriebe
Kleinindustrieanlagen
Temporäre elektrische Installationen für Veranstaltungen oder Baustellen
Der Fehlerstromschutzschalter EKL9-40 von ETEK Electric vereint Funktionalität, Sicherheit und Platzersparnis in perfekter Balance. Dank seiner kompakten Bauweise eignet er sich ideal für Installationen mit begrenztem Platzangebot, während seine umfassenden Schutzfunktionen die Sicherheit von Personen und Sachwerten gewährleisten. Dieser Fehlerstromschutzschalter ist besonders geeignet für die Modernisierung älterer elektrischer Anlagen gemäß aktuellen Sicherheitsstandards oder für Neuinstallationen, die zuverlässige und platzsparende Schutzgeräte erfordern.
Mit dem EKL9-40 RCBO profitieren Anwender von ETEK Electrics Engagement für Qualität und Innovation im Bereich des elektrischen Schutzes. Dieses Gerät bietet Hausbesitzern, Kleinunternehmern und Elektrofachkräften die Gewissheit, eine robuste Sicherheitslösung implementiert zu haben, die vielfältige Schutzanforderungen in einem kompakten Gehäuse erfüllt. Der EKL9-40 ist ein Beweis für ETEK Electrics Engagement für die Weiterentwicklung elektrischer Sicherheitstechnik in einer zunehmend energieabhängigen Welt.
| Standard | IEC/EN61009-1 | ||
Schutz | Erdschluss, Überstrom und Kurzschluss | ||
Reiseart | Erdschluss: Elektronisch | ||
Überlastung und Kurzschluss: Thermomagnetisch | |||
Anzahl der Masten | 1P+N,1 Modul, N-Leitung mit getrennt | ||
| Typ | Klimaanlage, A | ||
| Nennstrom In | 6,10,16,20,25,32,40A | ||
Bemessungsempfindlichkeitsströme I△n | 10, 30, 100, 300 mA | ||
| Reststrom-Abschaltzeit unter I△n | ≤0,1s | ||
| Reted residual Make and Break Capacity (I△m) | 500A (In≤50A) | ||
| Bemessungsspannung Ue | 240 V~ | ||
| Nennfrequenz | 50/60 Hz | ||
| Nennbremskraft | EKL9-40: 6 kA, EKL9-40H: 10 kA | ||
| Energiebegrenzungsklasse | 3 | ||
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V | ||
| Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV | ||
Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll | ||
| Magnetische Trenneigenschaften | B: (3-5) x Zoll, C: (5-10) x Zoll | ||
| Elektrische Lebensdauer | 4.000 Zyklen | ||
| Mechanische Lebensdauer | 10.000 Zyklen | ||
| Kontaktpositionsanzeiger | Ja | ||
| Schutzgrad | IP20 | ||
| Umgebungstemperatur | -25℃ bis +40℃, max. 95 % relative Luftfeuchtigkeit | ||
| Anschlussart | Kabel-/Stift-Sammelschiene | ||
Maximale Anschlussgröße für Kabel | 16 mm 2 | ||
| Maximales Anzugsdrehmoment | 2,5 Nm | ||
Installation | Montage auf 35-mm-DIN-Schiene | ||
| Verbindung | Von oben und unten | ||
