Typ B HP RCBO mit Überstromschutz für Wärmepumpen

Der Fehlerstromschutzschalter EKL17-40BHP Typ B HP RCBO bietet fortschrittlichen Schutz für Wärmepumpen, invertergesteuerte Geräte und moderne elektrische Anlagen in Wohn- und Gewerbegebäuden. Er entspricht den Normen IEC/EN 62423 und IEC/EN 61009-1 und erfüllt die Anforderungen der BS 7671 für Wärmepumpenanwendungen. Dadurch ist er eine zuverlässige Wahl für Installationen, bei denen Gleichstromfehlerströme und hochfrequente Ableitströme auftreten können.

Im Gegensatz zu herkömmlichen Fehlerstromschutzschaltern (FI-Schaltern) erkennt der EKL17-40BHP sowohl Restwechselströme als auch pulsierende und gleichmäßige Gleichströme. Seine Ausführung vom Typ B HP ist für Wärmepumpenkreise optimiert, in denen Wechselrichtertechnologie hochfrequente Schaltgeräusche erzeugen kann. Das Gerät ist so ausgelegt, dass es Schaltgeräusche ab 20 kHz toleriert und so ungewollte Auslösungen verhindert und gleichzeitig einen zuverlässigen Schutz gewährleistet.

Mit seinem einmoduligen 1P+N-Design, geschaltetem Neutralleiter, einer Nennempfindlichkeit von 30 mA und einem Kurzschlussausschaltvermögen von 10 kA vereint der EKL17-40BHP Sicherheit, Leistung und platzsparende Installation. Er eignet sich für die DIN-Schienenmontage und unterstützt Kabel- oder Stiftleistenanschlüsse.

Was ist ein HP RCBO vom Typ B?

Ein Fehlerstromschutzschalter (FI-Schalter) des Typs B HP ist ein Fehlerstromschutzschalter mit Überstromschutz, der Wechselstrom-, pulsierende Gleichstrom- und glatte Gleichstromfehlerströme erkennt. Die HP-Version ist für Wärmepumpen- und Wechselrichteranwendungen optimiert, bei denen hochfrequente Ableitströme auftreten können.

Warum wird für Wärmepumpen ein HP-Schutz des Typs B empfohlen?

Moderne Wärmepumpen nutzen häufig Invertertechnologie, die Gleichstromfehlerströme und hochfrequente Ableitströme erzeugen kann. Ein Wärmepumpenschutzgerät vom Typ B bietet einen geeigneten Fehlerstromschutz und reduziert gleichzeitig unerwünschte Fehlauslösungen.

Welchen Normen entspricht der EKL17-40BHP?

Die EKL17-40BHP ist nach IEC/EN 62423 und IEC/EN 61009-1 konstruiert und eignet sich für Wärmepumpenanwendungen, die die Einhaltung von BS 7671 erfordern.

Welche Nennströme sind verfügbar?

Der EKL17-40BHP ist in den Ausführungen 6A, 10A, 16A, 20A, 25A, 32A und 40A sowie mit B- und C-Kurvenoptionen erhältlich.

Ist der EKL17-40BHP für die DIN-Schienenmontage geeignet?

Ja. Der EKL17-40BHP ist für die Montage auf einer Standard-35-mm-DIN-Schiene ausgelegt und eignet sich daher für Verbrauchereinheiten und Verteilerkästen.

Technische Daten

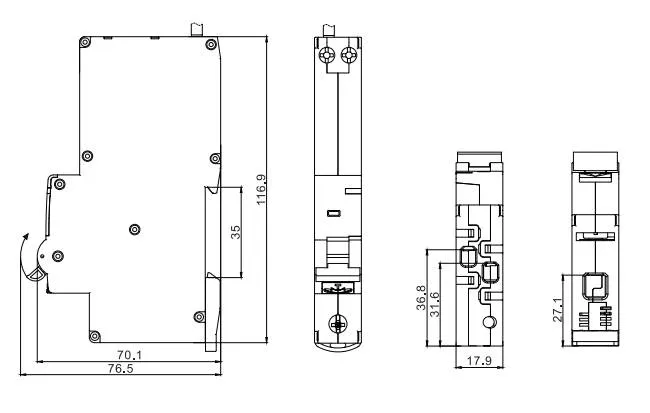

Abmessungen
