● Norm: IEC61009-1
● Typ: Wechselstrom, A
● Nennstrom: 6~40 A
● Nennspannung: 400/415 V
● Polzahl: 3P+N, 54 mm Breite
● Bemessungs-Restbetriebsstrom (IAn): 10, 30, 100, 300 mA
● Bemessungskurzschlussausschaltvermögen: 10 kA
● Auslösekurve: B, C
● Umgebungslufttemperatur: -25...+40 °C
● Verbindung: Von unten

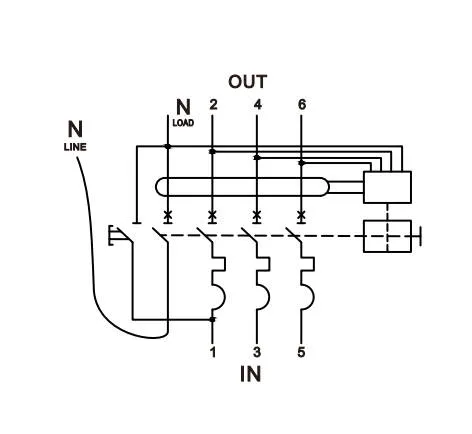

Der EKL37H-40 ist ein kompakter und vielseitiger elektronischer Fehlerstromschutzschalter (FI-Schalter) der Bauform 3P+N mit Überstromschutz, der für optimale Leistung in gewerblichen und industriellen Anwendungen entwickelt wurde. Mit einer platzsparenden Breite von nur 54 mm, einem Abschaltvermögen von 10 kA und verschiedenen Empfindlichkeitseinstellungen bietet dieses Gerät umfassenden Schutz vor Kurzschlüssen, Überlastungen und Erdschlüssen. Der EKL37H-40 verfügt über Anschlüsse für die Zuleitung von unten und die Last von oben und eignet sich daher ideal für die Installation in Verteilerkästen.
Platzsparendes Design: Kompakte 3-Modul-Breite für effiziente Raumnutzung in 3-Phasen-Anwendungen.
Einfache Installation: Anschlusskonfiguration von unten für die Stromversorgung und von oben für den schnellen und unkomplizierten Einbau in Chassis-Verteilerkästen.
Vielseitiger Schutz: Vereint Fehlerstrom-, Kurzschluss- und Überlastschutz in einem Gerät.
Hohes Abschaltvermögen: 10 kA Abschaltvermögen, geeignet für eine breite Palette von gewerblichen und industriellen Anwendungen.
Flexible Optionen: Erhältlich in verschiedenen Nennströmen (6A bis 40A) und Empfindlichkeiten (10mA bis 300mA), um unterschiedlichen Schutzanforderungen gerecht zu werden.
Visuelle Statusanzeige: CPI-Fenster (Kontaktpositionsanzeige) zur schnellen und einfachen Ermittlung des Kontaktstatus.
Mehrere Kurvenoptionen: Erhältlich mit Auslösecharakteristiken der Typen B und C für maßgeschneiderten Schutz.
Zuverlässige Leistung: Entwickelt, um strenge Sicherheitsstandards zu erfüllen und einen gleichbleibenden Schutz zu gewährleisten.
Gewerbegebäude und Büros
Industrieanlagen und Werkstätten
Einzelhandelsumgebungen
Bildungseinrichtungen
Gesundheitseinrichtungen
Wohnanlagen mit Drehstromsystemen
| Standard | IEC/EN61009-1 | ||
Schutz | Erdschluss, Überstrom und Kurzschluss | ||
Reiseart | Erdschluss: Elektronisch | ||
Überlastung und Kurzschluss: Thermomagnetisch | |||

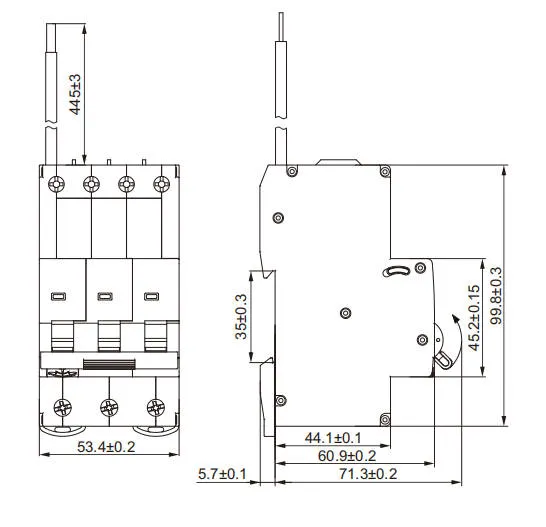

Anzahl der Masten | 3P+N, kompakte 3 Module, 54 mm Breite | ||
| Typ | Klimaanlage, A | ||
| Nennstrom In | 6,10,16,20,25,32,40A | ||
Bemessungsempfindlichkeitsströme I△n | 10, 30, 100, 300 mA | ||
| Reststrom-Abschaltzeit unter I△n | ≤0,1s | ||
| Reted residual Make and Break Capacity (I△m) | 500A (In≤50A) | ||
| Bemessungsspannung Ue | 400/415 V~ | ||
| Nennfrequenz | 50/60 Hz | ||
| Nennbremskraft | 10 kA | ||
| Energiebegrenzungsklasse | 3 | ||
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V | ||
| Dielektrische Prüfspannung bei der erforderlichen Frequenz für 1 Minute | 2 kV | ||
Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll | ||
| Magnetische Trenneigenschaften | B: (3-5) x Zoll, C: (5-10) x Zoll | ||
| Elektrische Lebensdauer | 4.000 Zyklen | ||
| Mechanische Lebensdauer | 10.000 Zyklen | ||
| Kontaktpositionsanzeiger | Ja | ||
| Schutzgrad | IP20 | ||
| Umgebungstemperatur | -25℃ bis +40℃, max. 95 % relative Luftfeuchtigkeit | ||
| Anschlussart | Kabel-/Stift-Stromschiene/Gabel-Stromschiene | ||
Maximale Anschlussgröße für Kabel | 16 mm 2 | ||
| Maximales Anzugsdrehmoment | 2,5 Nm | ||
Installation | Montage auf 35-mm-DIN-Schiene | ||
| Verbindung | Von unten | ||
