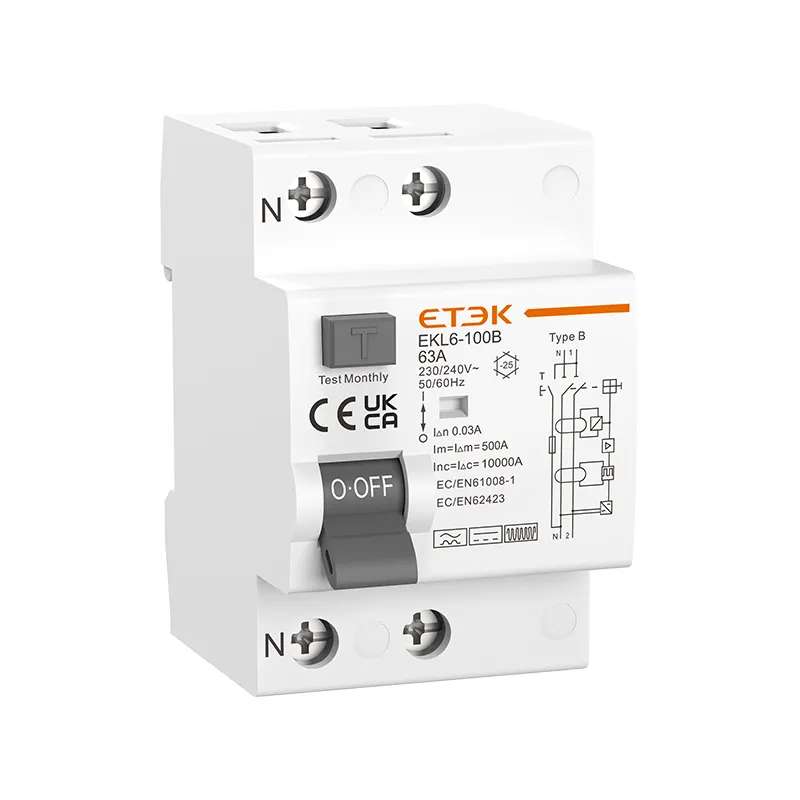

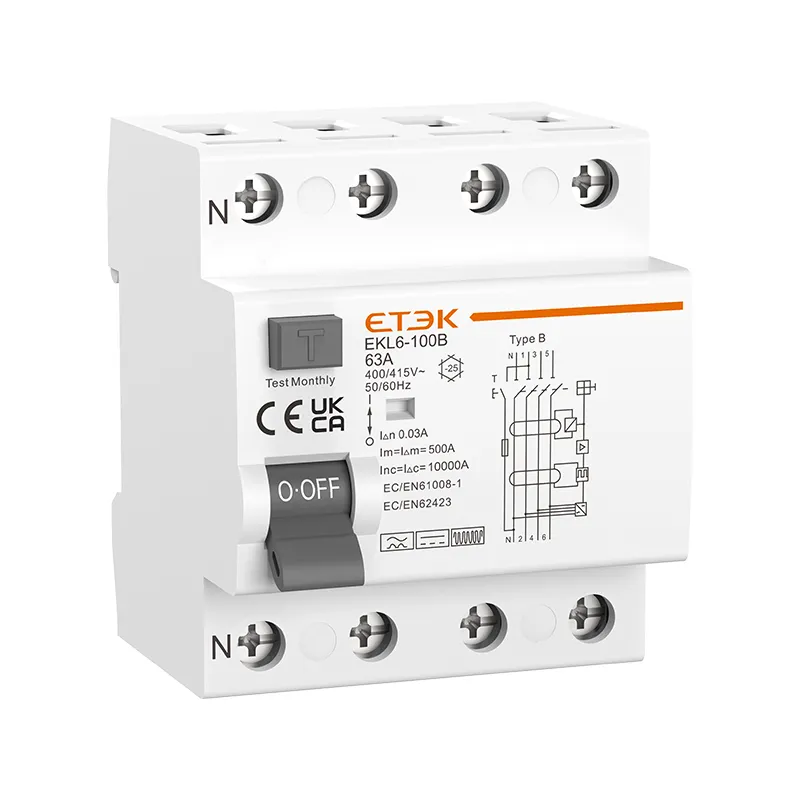

Fehlerstromschutzschalter Typ B (RCCB) – 100 A, für Elektrofahrzeuge und Photovoltaikanlagen

Der Fehlerstromschutzschalter EKL6-100B Typ B ist ein hochmodernes Gerät, das den steigenden Sicherheitsanforderungen moderner Elektroinstallationen gerecht wird. Mit seiner Nennstromstärke von 100 A und der Fähigkeit, ein breites Spektrum an Ableitströmen zu erkennen, eignet sich dieser robuste Fehlerstromschutzschalter ideal für Hochleistungsanwendungen in Industrieumgebungen, Systemen für erneuerbare Energien und Ladeinfrastrukturen für Elektrofahrzeuge. Der EKL6-100B gewährleistet erhöhte Sicherheit und Zuverlässigkeit und schützt sowohl Personal als auch Anlagen vor den Risiken elektrischer Leckströme.

Hauptmerkmale:

• Umfassender Leckstromschutz: Bietet fortschrittlichen Schutz vor Wechselstrom-, pulsierenden Gleichstrom- und gleichmäßigen Gleichstromleckströmen für maximale Sicherheit in komplexen elektrischen Umgebungen.

• Hohe Strombelastbarkeit: Die Nennleistung von 100 A macht es geeignet für Anwendungen mit hohem Leistungsbedarf und anspruchsvolle industrielle Umgebungen.

• Breiter Frequenzbereich: Bietet effektiven Schutz für Systeme mit Frequenzen bis zu 1000 Hz, ideal für Installationen mit Wechselrichtern und Frequenzumrichtern.

• Hochempfindliche Leckageerkennung: Erkennt und reagiert selbst auf kleinste Erdleckströme und gewährleistet so maximale Sicherheit für Personal und Anlagen.

• Robust und zuverlässig: Hergestellt aus langlebigen, hochwertigen Materialien, um rauen Industriebedingungen standzuhalten und eine dauerhafte Leistung zu gewährleisten.

• Einfache Installation und Überwachung: Konzipiert für die unkomplizierte DIN-Schienenmontage und verfügt über übersichtliche Statusanzeigen zur einfachen Überwachung und Fehlerbehebung.

• Weltweit zertifiziert: Erfüllt die internationalen Sicherheitsstandards für Fehlerstromschutzschalter des Typs B und garantiert so zuverlässigen Schutz und Konformität.

Anwendungsbereiche:

• Ladestationen und Infrastruktur für Elektrofahrzeuge

• Solarenergiesysteme und andere Anlagen zur Erzeugung erneuerbarer Energien

• Industriemaschinen und Automatisierungssysteme

• Rechenzentren und IT-Infrastruktur

• Schweißgeräte und Metallbearbeitungsanlagen

• Medizinische Einrichtungen mit empfindlichen elektronischen Geräten

Der Fehlerstromschutzschalter (FI-Schalter) EKL6-100B Typ B von ETEK Electric ist die optimale Lösung für Hochleistungsanwendungen mit höchsten Anforderungen an die elektrische Sicherheit. Mit dem EKL6-100B gewährleisten Sie maximalen Schutz für Ihre Anlagen und Ihr Personal und somit ein sichereres und zuverlässigeres elektrisches System.

Häufig gestellte Fragen – ETEK EKL6-100B Fehlerstromschutzschalter Typ B

Frage 1: Unterstützt der Fehlerstromschutzschalter EKL6-100B die Rückspeisung (Anschluss der Stromversorgung von unten)?

A: Ja. Der Fehlerstromschutzschalter ETEK EKL6-100B Typ B unterstützt Rückspeisung .

Die Stromversorgung (Netz) kann an Folgendes angeschlossen werden:

• Obere Anschlüsse: 1, 3, 5, N oder

• Untere Anschlüsse: 2, 4, 6, N

Es gibt keinen funktionalen oder sicherheitstechnischen Unterschied zwischen einem oberen und einem unteren Stromanschluss.

Frage 2: Wird die Schutzleistung dieses Fehlerstromschutzschalters durch eine verpolte Verdrahtung beeinträchtigt?

A: Nein. Eine umgekehrte Verdrahtung hat keinen Einfluss auf die Schutzleistung .

Der EKL6-100B arbeitet mit einem elektromagnetischen Auslösemechanismus , was bedeutet:

• Die Reststromerkennung bleibt präzise.

• Die Auslösecharakteristika bleiben unverändert

• Die Sicherheits- und Schutzfunktionen werden vollständig aufrechterhalten.

Frage 3: Ist die Rückspeisung bei einem Fehlerstromschutzschalter vom Typ B mit interner Elektronik sicher?

A: Ja. Obwohl Fehlerstromschutzschalter vom Typ B interne elektronische Bauteile zur Fehlerstromerkennung enthalten, ist der Auslösemechanismus selbst elektromagnetisch .
Daher beeinträchtigt die Rückwärtszufuhr weder die Detektions-, Auslöse- noch die Sicherheitsleistung .

Frage 4: Gibt es bei der Rückwärtsfütterung besondere Vorsichtsmaßnahmen?

A: Bitte beachten Sie bei Verwendung der Rückwärtszufuhr Folgendes:

• Alle Phasenleiter und der Neutralleiter sind korrekt und durchgehend angeschlossen.

• Das Anzugsmoment der Klemmen entspricht den Installationsanweisungen.

• Die Installation erfolgt gemäß den geltenden lokalen Elektronormen und -vorschriften.

Technische Daten

Standard		IEC61008-1, IEC62423
Schutz		Erdschluss
Reiseart		Elektromagnetisch
Fehlerstromart		B: Restwechselstrom, pulsierender und glatter Gleichstrom, hohe Frequenz (≤1kHz)
Anzahl der Masten		2P(1P+N), 4P(3P+N), Nordpol links
Nennstrom In		2P: 16,25,32,40,63A, (80,100A(3 Module))
		4P: 16, 25, 32, 40, 63 A, 80, 100 A
Bemessungsspannung Ue		2P(1P+N): 110/230/240 V, 4P(3P+N): 240/400/415 V
Isolationsspannung Ui		500 V
Nennfrequenz		50/60 Hz
Bemessungsrestbetriebsstrom (I△n)		30, 100, 300 mA
Bemessungs-Restschaltvermögen (I△m)		500 A (In≤50 A), 10 In (In>50 A)
Kurzschlussstrom Inc = I△c		10.000 A
SCPD-Sicherung		10.000 A
Reststrom-Abschaltzeit unter I△n		≤0,1s
Bemessungsimpulsspannung (1,5/50) Uimp		4000 V
Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute		2,5 kV
Elektrische Lebensdauer		2.000 Zyklen
Mechanische Lebensdauer		4.000 Zyklen
Kontaktpositionsanzeiger		Grün AUS / Rot EIN
Erdschlussanzeige		Weiß: Normalzustand, Rot: Leckagefehler
Schutzgrad		IP20
Umgebungstemperatur		-25℃ bis +40℃, max. 95 % relative Luftfeuchtigkeit
Anschlussart		Kabel-/Stift-Stromschiene/Gabel-Stromschiene
Maximale Anschlussgröße für Kabel		35 mm 2
Maximales Anzugsdrehmoment		2,5 Nm
Installation		Montage auf 35-mm-DIN-Schiene
Eingangsmethode		Bidirektional

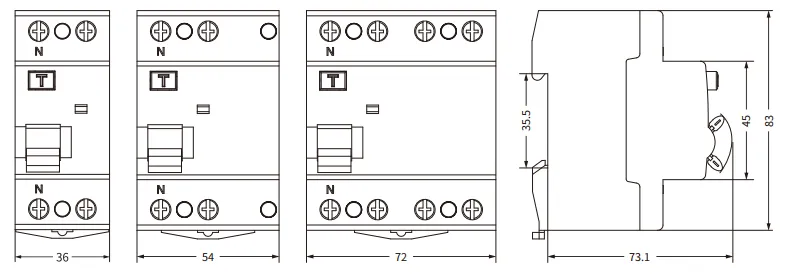

Abmessungen
