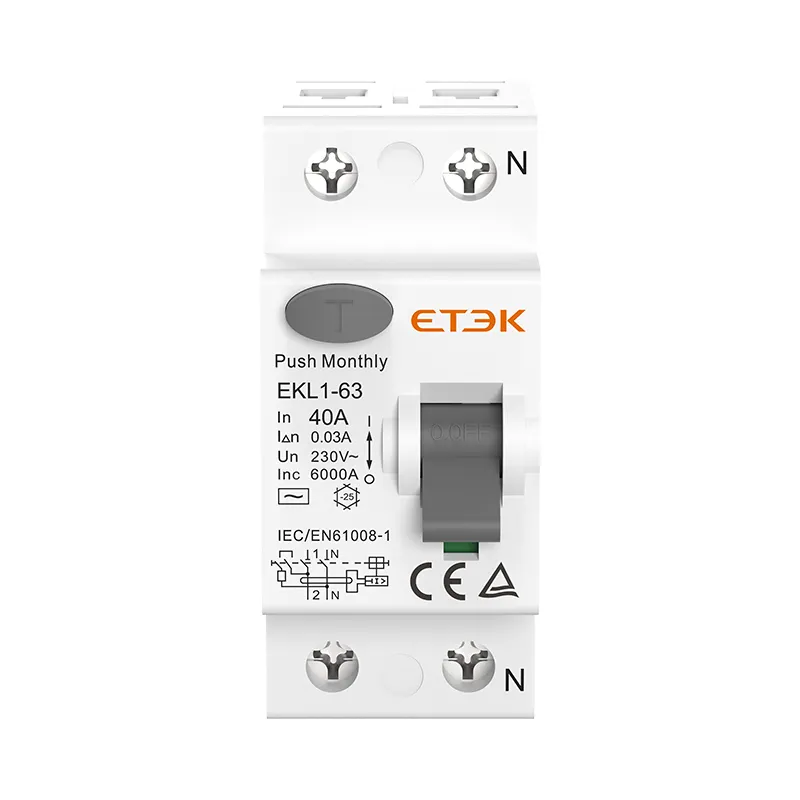

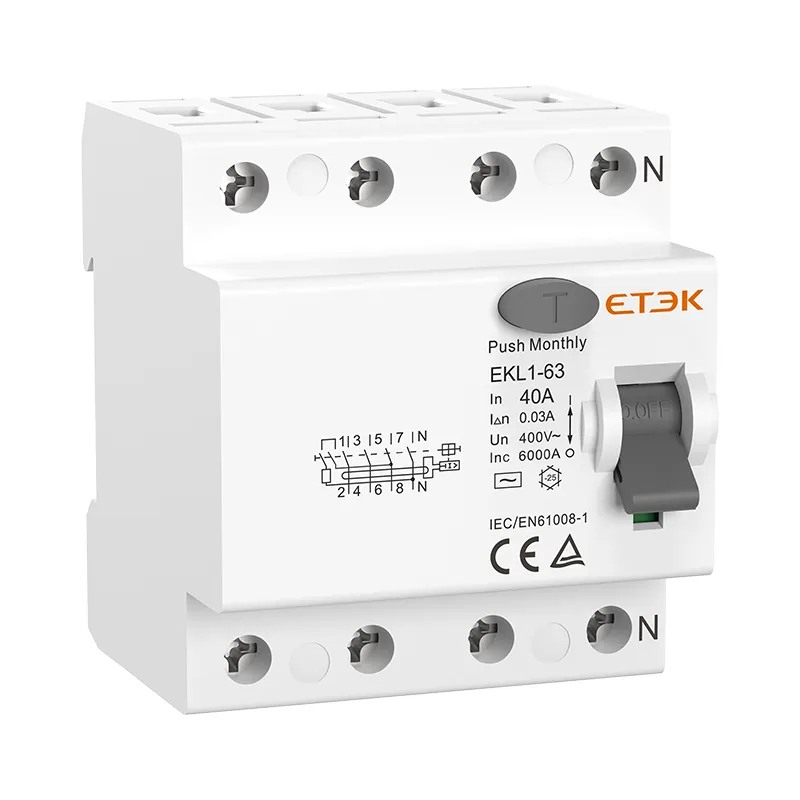

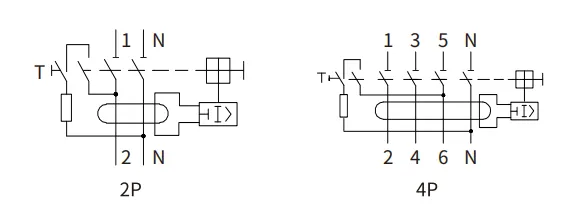

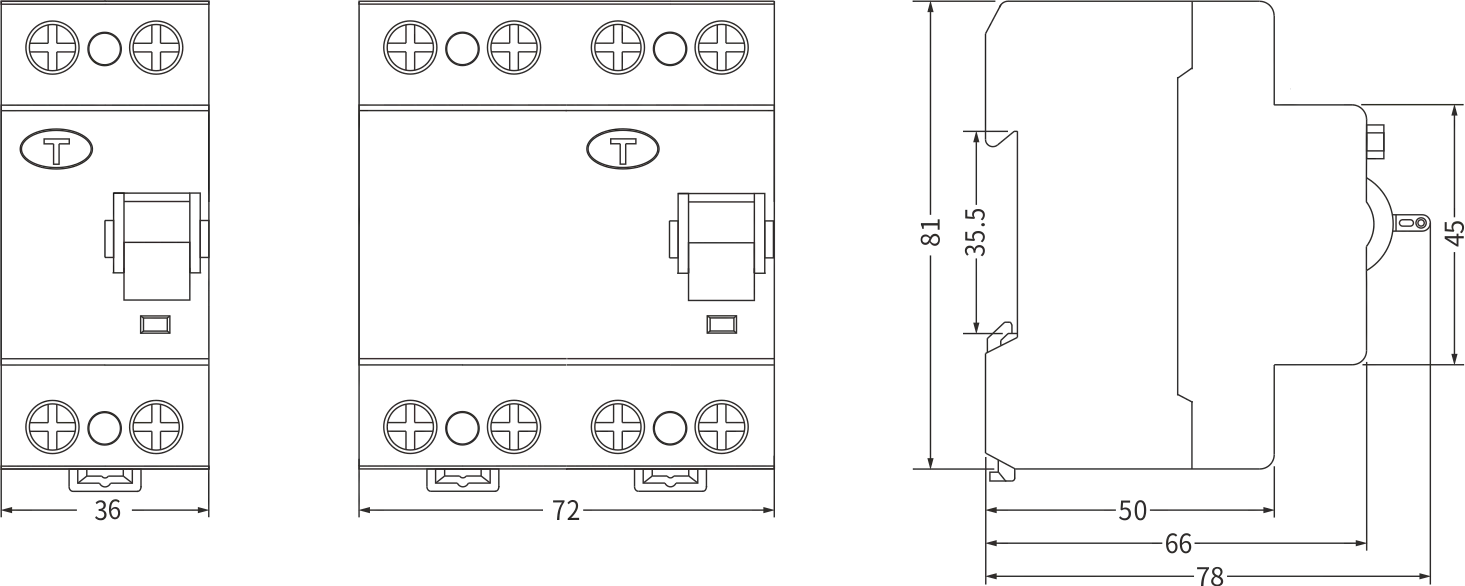

Der Fehlerstromschutzschalter EKL1-63 ist für den Stromkreis mit AC50/60Hz geeignet. Nennspannung 240 V für 2 Pole und 415 V für 4 Pole und Nennstrom bis zu 63 A. Wenn Menschen auf einen elektrischen Schlag oder den Leckstrom der Elektrik stoßen Netzwerk den festgelegten Wert überschreitet, kann dieses Produkt den Fehlerstrom in kurzer Zeit abschalten, um Personen zu schützen, und die Ausrüstung kann auch beim seltenen Starten des Stromkreises und der Motoren verwendet werden. Der Leistungsschalter ist geeignet für Industrie, Gewerbe, Hochhäuser, Haushalte und andere Orte. Dieses Produkt erfüllt die Norm IEC/EN61008-1.
Standard | IEC/EN61008-1 | ||
Schutz | Grundfehler | ||
Art der Reise | Elektromagnetisch | ||
Schutzart (elektrische Ableitung) | AC, A, G, S | ||
Polzahl | 2P(1P+N), 4P(3P+N), Nordpol rechts | ||
Nennstrom In | 16,25,32,40,63A | ||
Nennempfindlichkeitsströme I△n | 10,30,100,300mA (10mA nur für In=16-25A) | ||
Reststrom-Ausschaltzeit unter I△n | ≤0,1 s | ||
Bewertetes restliches Ein- und Ausschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) | ||
Nennspannung Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
Nennfrequenz | 50/60Hz | ||
SCPD-Sicherung | EKL1-63 6.000A | ||
EKL1-63H 10.000A | |||
Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4000 V | ||
Dielektrische Prüfspannung bei ind.Freq. für 1min | 2 kV | ||
Elektrisches Leben | 2.000 Zyklen | ||
Mechanische Lebensdauer | 4.000 Zyklen | ||
Kontaktstellungsanzeige | Ja | ||
Schutzgrad | IP20 | ||
Umgebungstemperatur | -5℃ bis +40℃, max. 95 % Luftfeuchtigkeit | ||
Terminal-Verbindungstyp | Kabel/Stiftsammelschiene/Gabelsammelschiene | ||
max. Anschlussgröße für Kabel | 25mm2 | ||
max. Anzugsmoment | 2,5Nm | ||
Installation | Montage auf 35 mm DIN-Schiene | ||
Verbindung | Von oben und unten |
Ausschaltvermögen | Stangen | Nennstrom (A) | AC-Typ | ||
Empfindlichkeit | |||||
30mA | 100mA | 300mA | |||
6KA | 1P+N | 16A | EKL1-63-1N1630 | EKL1-63-1N16100 | EKL1-63-1N16300 |
25A | EKL1-63-1N2530 | EKL1-63-1N25100 | EKL1-63-1N25300 | ||
32A | EKL1-63-1N3230 | EKL1-63-1N32100 | EKL1-63-1N32300 | ||
40A | EKL1-63-1N4030 | EKL1-63-1N40100 | EKL1-63-1N40300 | ||
50A | EKL1-63-1N5030 | EKL1-63-1N50100 | EKL1-63-1N50300 | ||
63A | EKL1-63-1N6330 | EKL1-63-1N63100 | EKL1-63-1N63300 | ||
3P+N | 16A | EKL1-63-3N1630 | EKL1-63-3N16100 | EKL1-63-3N16300 | |
25A | EKL1-63-3N2530 | EKL1-63-3N25100 | EKL1-63-3N25300 | ||
32A | EKL1-63-3N3230 | EKL1-63-3N32100 | EKL1-63-3N32300 | ||
40A | EKL1-63-3N4030 | EKL1-63-3N40100 | EKL1-63-3N40300 | ||
50A | EKL1-63-3N5030 | EKL1-63-3N50100 | EKL1-63-3N50300 | ||
63A | EKL1-63-3N6330 | EKL1-63-3N63100 | EKL1-63-3N63300 | ||
10KA | 1P+N | 16A | EKL1-63H-1N1630 | EKL1-63-1N16100A | EKL1-63-1N16300A |
25A | EKL1-63H-1N2530 | EKL1-63H-1N16100 | EKL1-63H-1N16300 | ||
32A | EKL1-63H-1N3230 | EKL1-63H-1N25100 | EKL1-63H-1N25300 | ||
40A | EKL1-63H-1N4030 | EKL1-63H-1N32100 | EKL1-63H-1N32300 | ||
50A | EKL1-63H-1N5030 | EKL1-63H-1N40100 | EKL1-63H-1N40300 | ||
63A | EKL1-63H-1N6330 | EKL1-63H-1N50100 | EKL1-63H-1N50300 | ||
3P+N | 16A | EKL1-63H-3N1630 | EKL1-63H-3N16100 | EKL1-63H-3N16300 | |
25A | EKL1-63H-3N2530 | EKL1-63H-3N25100 | EKL1-63H-3N25300 | ||
32A | EKL1-63H-3N3230 | EKL1-63H-3N32100 | EKL1-63H-3N32300 | ||
40A | EKL1-63H-3N4030 | EKL1-63H-3N40100 | EKL1-63H-3N40300 | ||
50A | EKL1-63H-3N5030 | EKL1-63H-3N50100 | EKL1-63H-3N50300 | ||
63A | EKL1-63H-3N6330 | EKL1-63H-3N63100 | EKL1-63H-3N63300 | ||
Ausschaltvermögen | Stangen | Nennstrom (A) | Eine Art | ||
Empfindlichkeit | |||||
30mA | 100mA | 300mA | |||
6KA | 1P+N | 16A | EKL1-63-1N1630A | EKL1-63-1N16100A | EKL1-63-1N16300A |
25A | EKL1-63-1N2530A | EKL1-63-1N25100A | EKL1-63-1N25300A | ||
32A | EKL1-63-1N3230A | EKL1-63-1N32100A | EKL1-63-1N32300A | ||
40A | EKL1-63-1N4030A | EKL1-63-1N40100A | EKL1-63-1N40300A | ||
50A | EKL1-63-1N5030A | EKL1-63-1N50100A | EKL1-63-1N50300A | ||
63A | EKL1-63-1N6330A | EKL1-63-1N63100A | EKL1-63-1N63300A | ||
3P+N | 16A | EKL1-63-3N1630A | EKL1-63-3N16100A | EKL1-63-3N16300A | |
25A | EKL1-63-3N2530A | EKL1-63-3N25100A | EKL1-63-3N25300A | ||
32A | EKL1-63-3N3230A | EKL1-63-3N32100A | EKL1-63-3N32300A | ||
40A | EKL1-63-3N4030A | EKL1-63-3N40100A | EKL1-63-3N40300A | ||
50A | EKL1-63-3N5030A | EKL1-63-3N50100A | EKL1-63-3N50300A | ||
63A | EKL1-63-3N6330A | EKL1-63-3N63100A | EKL1-63-3N63300A | ||
10KA | 1P+N | 16A | EKL1-63H-1N1630A | EKL1-63H-1N16100A | EKL1-63H-1N16300A |
25A | EKL1-63H-1N2530A | EKL1-63H-1N25100A | EKL1-63H-1N25300A | ||
32A | EKL1-63H-1N3230A | EKL1-63H-1N32100A | EKL1-63H-1N32300A | ||
40A | EKL1-63H-1N4030A | EKL1-63H-1N40100A | EKL1-63H-1N40300A | ||
50A | EKL1-63H-1N5030A | EKL1-63H-1N50100A | EKL1-63H-1N50300A | ||
63A | EKL1-63H-1N6330A | EKL1-63H-1N63100A | EKL1-63H-1N63300A | ||
3P+N | 16A | EKL1-63H-3N1630A | EKL1-63H-3N16100A | EKL1-63H-3N16300A | |
25A | EKL1-63H-3N2530A | EKL1-63H-3N25100A | EKL1-63H-3N25300A | ||
32A | EKL1-63H-3N3230A | EKL1-63H-3N32100A | EKL1-63H-3N32300A | ||
40A | EKL1-63H-3N4030A | EKL1-63H-3N40100A | EKL1-63H-3N40300A | ||
50A | EKL1-63H-3N5030A | EKL1-63H-3N50100A | EKL1-63H-3N50300A | ||
63A | EKL1-63H-3N6330A | EKL1-63H-3N63100A | EKL1-63H-3N63300A |
