EKL1-63(H) 6kA/10kA magnetischer Fehlerstromschutzschalter
Anfragen

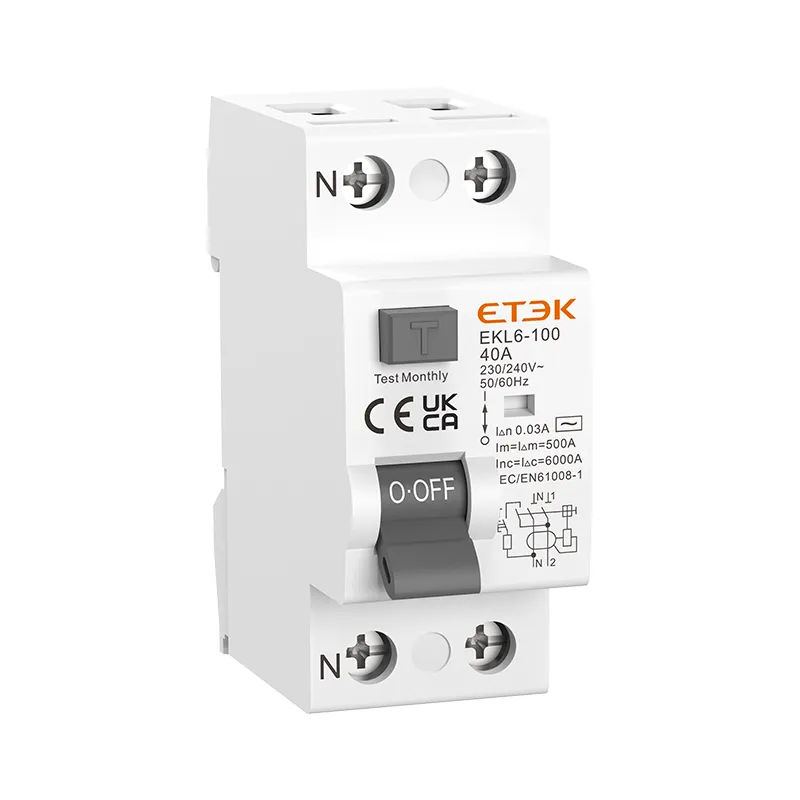

Fehlerstromschutzschalter EKL6-100, geeignet für den Fehlerstromschutz von 25-100 A AC-Verteilungssystemen, großer Klemmenanschluss 35 mm², beide Seiten können eine Sammelschiene vom Stift- oder Gabeltyp verwenden; Hohe Sicherheitsleistung, über 30 mA Strom und Stromausfall in 3 Millisekunden; Eigenständig entwickelt und produziert alle Teile und Komponenten in Eigenregie.
Standard | IEC/EN61008-1 | ||
Schutz | Grundfehler | ||
Art der Reise | Elektromagnetisch | ||
Schutzart (elektrische Ableitung) | AC, A, G, S | ||
Polzahl | 2P(1P+N), 4P(3P+N), Nordpol links | ||
| Nennstrom In | 16,25,32,40,63,80,100A | ||
Nennempfindlichkeitsströme I△n | 10,30,100,300mA (10mA nur für In=16-25A) | ||
Reststrom-Ausschaltzeit unter I△n | ≤0,1 s | ||
Bewertetes restliches Ein- und Ausschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) | ||
| Nennspannung Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
| Nennfrequenz | 50/60Hz | ||
| Nennausschaltvermögen | 6.000A, 10.000A | ||
SCPD-Sicherung | EKL6-100  | ||
EKL6-100H  | |||
| Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4000 V | ||
| Dielektrische Prüfspannung bei ind.Freq. für 1min | 2 kV | ||
| Elektrisches Leben | 2.000 Zyklen | ||
| Mechanische Lebensdauer | 4.000 Zyklen | ||
| Kontaktstellungsanzeige | Ja | ||
Erdschlussanzeige | Ja | ||
| Schutzgrad | IP20 | ||
| Umgebungstemperatur | -5℃ bis +40℃, max. 95 % Luftfeuchtigkeit | ||
| Terminal-Verbindungstyp | Kabel/Stiftsammelschiene/Gabelsammelschiene | ||
max. Anschlussgröße für Kabel | 35 mm 2 | ||
max. Anzugsmoment | 2,5Nm | ||
Installation | Montage auf 35 mm DIN-Schiene | ||
| Verbindung | Von oben und unten | ||
| AC-Typ | |||||
| Ausschaltvermögen | Stangen | Nennstrom (A) | Empfindlichkeit | ||
| 30mA | 100mA | 300mA | |||
| 6KA | 1P+N | 16A | EKL6-100-1N1630 | EKL6-100-1N16100 | EKL6-100-1N16300 |
| 25A | EKL6-100-1N2530 | EKL6-100-1N25100 | EKL6-100-1N25300 | ||
| 32A | EKL6-100-1N3230 | EKL6-100-1N32100 | EKL6-100-1N32300 | ||
| 40A | EKL6-100-1N4030 | EKL6-100-1N40100 | EKL6-100-1N40300 | ||
| 63A | EKL6-100-1N6330 | EKL6-100-1N63100 | EKL6-100-1N63300 | ||
| 80A | EKL6-100-1N8030 | EKL6-100-1N80100 | EKL6-100-1N80300 | ||
| 100A | EKL6-100-1N10030 | EKL6-100-1N100100 | EKL6-100-1N100300 | ||
| 3P+N | 16A | EKL6-100-3N1630 | EKL6-100-3N16100 | EKL6-100-1N16300 | |
| 25A | EKL6-100-3N2530 | EKL6-100-3N25100 | EKL6-100-1N25300 | ||
| 32A | EKL6-100-3N3230 | EKL6-100-3N32100 | EKL6-100-1N32300 | ||
| 40A | EKL6-100-3N4030 | EKL6-100-3N40100 | EKL6-100-1N40300 | ||
| 63A | EKL6-100-3N6330 | EKL6-100-3N63100 | EKL6-100-1N63300 | ||
| 80A | EKL6-100-3N8030 | EKL6-100-3N80100 | EKL6-100-1N80300 | ||
| 100A | EKL6-100-3N10030 | EKL6-100-3N100100 | EKL6-100-1N100300 | ||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630 | EKL6-100H-1N16100 | EKL6-100H-1N16300 |
| 25A | EKL6-100H-1N2530 | EKL6-100H-1N25100 | EKL6-100H-1N25300 | ||
| 32A | EKL6-100H-1N3230 | EKL6-100H-1N32100 | EKL6-100H-1N32300 | ||
| 40A | EKL6-100H-1N4030 | EKL6-100H-1N40100 | EKL6-100H-1N40300 | ||
| 63A | EKL6-100H-1N6330 | EKL6-100H-1N63100 | EKL6-100H-1N63300 | ||
| 80A | EKL6-100H-1N8030 | EKL6-100H-1N80100 | EKL6-100H-1N80300 | ||
| 100A | EKL6-100H-1N10030 | EKL6-100H-1N100100 | EKL6-100H-1N100300 | ||
| 3P+N | 16A | EKL6-100H-3N1630 | EKL6-100H-3N16100 | EKL6-100H-3N16300 | |
| 25A | EKL6-100H-3N2530 | EKL6-100H-3N25100 | EKL6-100H-3N25300 | ||
| 32A | EKL6-100H-3N3230 | EKL6-100H-3N32100 | EKL6-100H-3N32300 | ||
| 40A | EKL6-100H-3N4030 | EKL6-100H-3N40100 | EKL6-100H-3N40300 | ||
| 63A | EKL6-100H-3N6330 | EKL6-100H-3N63100 | EKL6-100H-3N63300 | ||
| 80A | EKL6-100H-3N8030 | EKL6-100H-3N80100 | EKL6-100H-3N80300 | ||
| 100A | EKL6-100H-3N10030 | EKL6-100H-3N100100 | EKL6-100H-3N100300 | ||
| Eine Art | |||||
| Ausschaltvermögen | Stangen | Nennstrom (A) | Empfindlichkeit | ||
| 30mA | 100mA | 300mA | |||
| 6KA | 1P+N | 16A | EKL6-100-1N1630A | EKL6-100-1N16100A | EKL6-100-1N16300A |
| 25A | EKL6-100-1N2530A | EKL6-100-1N25100A | EKL6-100-1N25300A | ||
| 32A | EKL6-100-1N3230A | EKL6-100-1N32100A | EKL6-100-1N32300A | ||
| 40A | EKL6-100-1N4030A | EKL6-100-1N40100A | EKL6-100-1N40300A | ||
| 63A | EKL6-100-1N6330A | EKL6-100-1N63100A | EKL6-100-1N63300A | ||
| 80A | EKL6-100-1N8030A | EKL6-100-1N80100A | EKL6-100-1N80300A | ||
| 100A | EKL6-100-1N10030A | EKL6-100-1N100100A | EKL6-100-1N100300A | ||
| 3P+N | 16A | EKL6-100-3N1630A | EKL6-100-3N16100A | EKL6-100-3N16300A | |
| 25A | EKL6-100-3N2530A | EKL6-100-3N25100A | EKL6-100-3N25300A | ||
| 32A | EKL6-100-3N3230A | EKL6-100-3N32100A | EKL6-100-3N32300A | ||
| 40A | EKL6-100-3N4030A | EKL6-100-3N40100A | EKL6-100-3N40300A | ||
| 63A | EKL6-100-3N6330A | EKL6-100-3N63100A | EKL6-100-3N63300A | ||
| 80A | EKL6-100-3N8030A | EKL6-100-3N80100A | EKL6-100-3N80300A | ||
| 100A | EKL6-100-3N10030A | EKL6-100-3N100100A | EKL6-100-3N100300A | ||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630A | EKL6-100H-1N16100A | EKL6-100H-1N16300A |
| 25A | EKL6-100H-1N2530A | EKL6-100H-1N25100A | EKL6-100H-1N25300A | ||
| 32A | EKL6-100H-1N3230A | EKL6-100H-1N32100A | EKL6-100H-1N32300A | ||
| 40A | EKL6-100H-1N4030A | EKL6-100H-1N40100A | EKL6-100H-1N40300A | ||
| 63A | EKL6-100H-1N6330A | EKL6-100H-1N63100A | EKL6-100H-1N63300A | ||
| 80A | EKL6-100H-1N8030A | EKL6-100H-1N80100A | EKL6-100H-1N80300A | ||
| 100A | EKL6-100H-1N10030A | EKL6-100H-1N100100A | EKL6-100H-1N100300A | ||
| 3P+N | 16A | EKL6-100H-3N1630A | EKL6-100H-3N16100A | EKL6-100H-3N16300A | |
| 25A | EKL6-100H-3N2530A | EKL6-100H-3N25100A | EKL6-100H-3N25300A | ||
| 32A | EKL6-100H-3N3230A | EKL6-100H-3N32100A | EKL6-100H-3N32300A | ||
| 40A | EKL6-100H-3N4030A | EKL6-100H-3N40100A | EKL6-100H-3N40300A | ||
| 63A | EKL6-100H-3N6330A | EKL6-100H-3N63100A | EKL6-100H-3N63300A | ||
| 80A | EKL6-100H-3N8030A | EKL6-100H-3N80100A | EKL6-100H-3N80300A | ||
| 100A | EKL6-100H-3N10030A | EKL6-100H-3N100100A | EKL6-100H-3N100300A | ||
