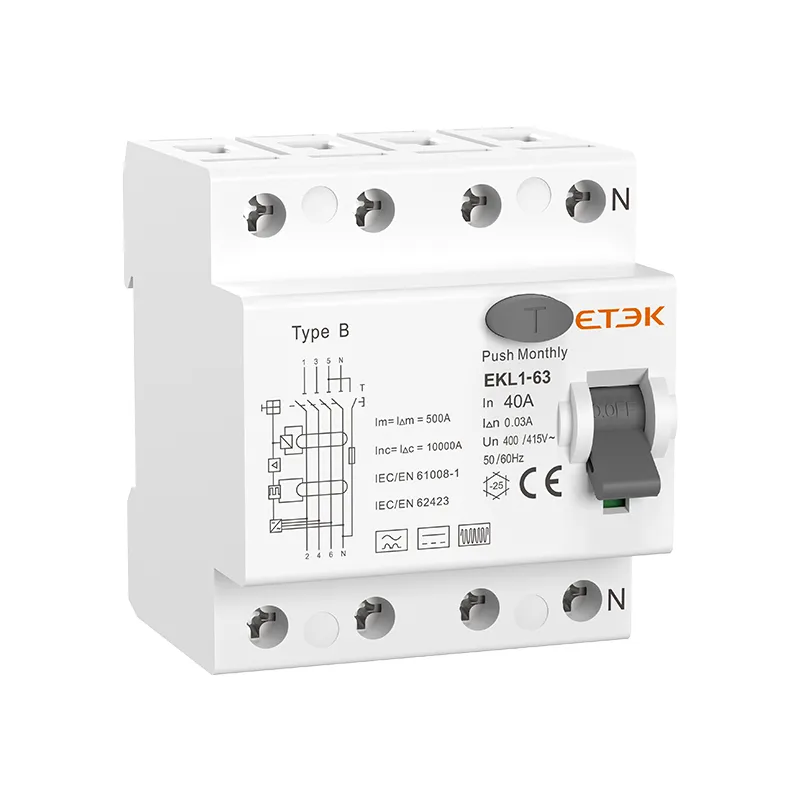

EKL1-63B Typ B RCD hat ein neuartiges Erscheinungsbild, eine kompakte Struktur, gute Zuverlässigkeit und hohe Sicherheit. Die Produkte entsprechen IEC61008-1, IEC62423 und anderen Standards, und die Produktzertifizierung ist abgeschlossen. Hey gewährleistet höhere Schutzniveaus bei maximaler Betriebskontinuität unter allen Arbeitsbedingungen. Aus diesem Grund gelten RCDs vom Typ B als universelle Geräte, da sie Schutz vor allen in den Normen EN 62423 aufgeführten Auslösewellenformen bieten. RCDs vom Typ B können in vielen Anwendungen, wie z Pflanzen.
Standard | IEC/EN61008-1, IEC62423 | |
Schutz | Grundfehler | |
Art der Reise | Elektromagnetisch | |
Schutzart (elektrische Ableitung) | B | |
Polzahl | 2P(1P+N), 4P(3P+N) | |
Nennstrom In | 25,40,63A | |
Nennspannung Ue | 2P 240V~,4P 415V~ | |
Nennfrequenz | 50/60Hz | |
Nennempfindlichkeitsströme I△n | 30 mA, 100 mA, 300 mA, 500 mA | |
Bewertetes Resteinschalt- und -ausschaltvermögen (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) | |
Nennausschaltvermögen | 10.000A | |
Reststrom-Ausschaltzeit unter I△n | ≤0,1 s | |
Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4000 V | |
Dielektrische Prüfspannung bei ind. Freq. für 1min | 2,5 kV | |
Elektrisches Leben | 2.000 Zyklen | |
Mechanische Lebensdauer | 4.000 Zyklen | |
Kontaktstellungsanzeige | Ja | |
Schutzgrad | IP20 | |
Umgebungstemperatur | -5℃~+40℃, max. 95 % Luftfeuchtigkeit | |
Terminal-Verbindungstyp | Kabel/Stiftschiene/U-Schiene | |
max. Anschlussgröße für Kabel | 25mm2 | |
max. Anzugsdrehmoment | 2,5Nm | |
Installation | Montage auf 35 mm DIN-Schiene | |
Verbindung | Von oben und unten |
Stangen | Nennstrom (A) | Empfindlichkeit | |||
30mA | 100mA | 300mA | 500mA | ||
1P+N | 25A | EKL1-63B-1N2530 | EKL1-63B-1N25100 | EKL1-63B-1N25300 | EKL1-63B-1N25500 |
40A | EKL1-63B-1N4030 | EKL1-63B-1N40100 | EKL1-63B-1N40300 | EKL1-63B-1N40500 | |
63A | EKL1-63B-1N6330 | EKL1-63B-1N63100 | EKL1-63B-1N63300 | EKL1-63B-1N63500 | |
3P+N | 25A | EKL1-63B-3N2530 | EKL1-63B-3N25100 | EKL1-63B-3N25300 | EKL1-63B-3N25500 |
40A | EKL1-63B-3N4030 | EKL1-63B-3N40100 | EKL1-63B-3N40300 | EKL1-63B-3N40500 | |
63A | EKL1-63B-3N6330 | EKL1-63B-3N63100 | EKL1-63B-3N63300 | EKL1-63B-3N63500 |
