• Spannung: 240/415 V Wechselstromsysteme (50/60 Hz)
• Strombereich: 16 A bis 100 A
• Bemessungsfehlerstrom: 30, 100, 300 mA
• Abschaltvermögen: 10 kA
• Schützt vor Leckagefehlern
• Elektromagnetischer Typ
• Typ B HP
• Bidirektionale Verdrahtungsfähigkeit
• Erdschlussanzeige
• Fehlerstromschutzschalter gemäß IEC/EN 62423, IEC/EN 61008-1, BS 7671

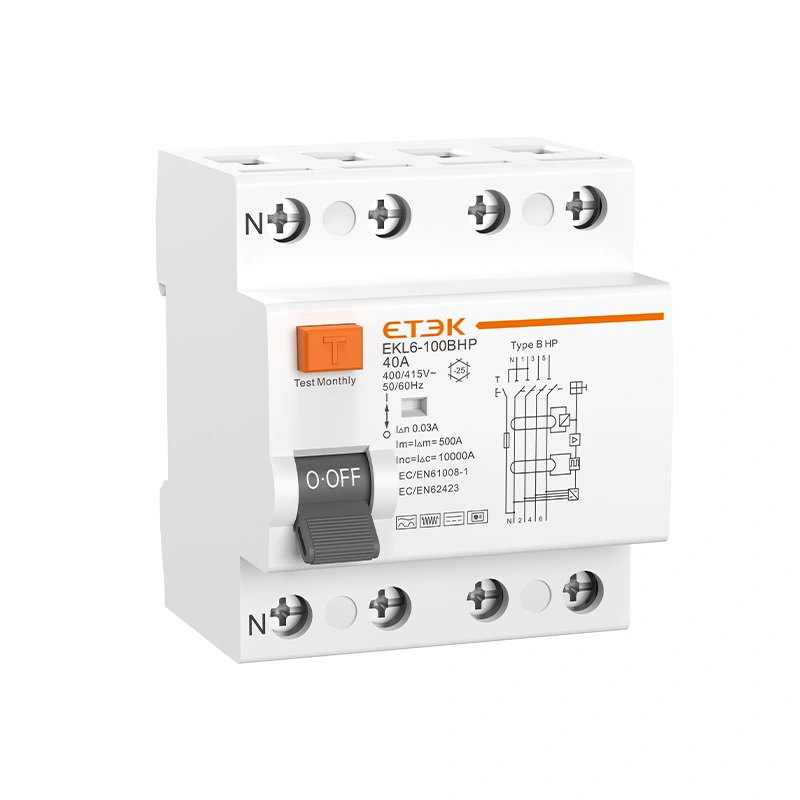

Der EKL6-100BHP ist ein Fehlerstromschutzschalter (FI-Schalter) vom Typ B für Wärmepumpen und in den Ausführungen 1P+N und 3P+N bis 100 A erhältlich. Er erkennt Wechselstrom, pulsierenden Gleichstrom und glatten Gleichstrom und ist speziell für hochfrequente Ableitströme von Inverter-Kompressoren optimiert. Er arbeitet oberhalb von 20 kHz und verfügt über eine erhöhte Auslöseschwelle von 150 mA oberhalb von 1 kHz, wodurch Fehlauslösungen reduziert werden. Die Toleranz gegenüber Gleichstrom verhindert ein „Blinden“ des FI-Schalters und gewährleistet eine zuverlässige Fehlererkennung.

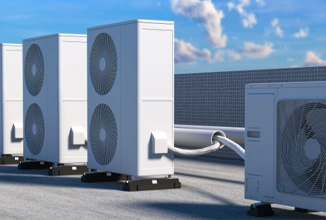

Der EKL6-100BHP erfüllt die Norm BS 7671 für Wärmepumpeninstallationen und ist eine robuste und anerkannte Alternative zu Fehlerstromschutzschaltern der Klasse „B+“. Dank seiner hohen Frequenz und der speziellen Abstimmung auf Wärmepumpen eignet er sich ideal nicht nur für Wärmepumpen, sondern auch für Photovoltaikanlagen, Ladestationen für Elektrofahrzeuge und Frequenzumrichter.

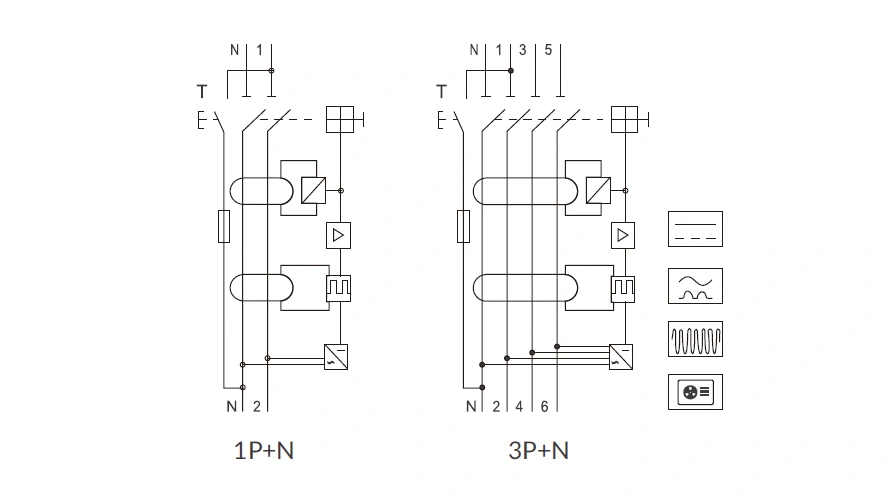

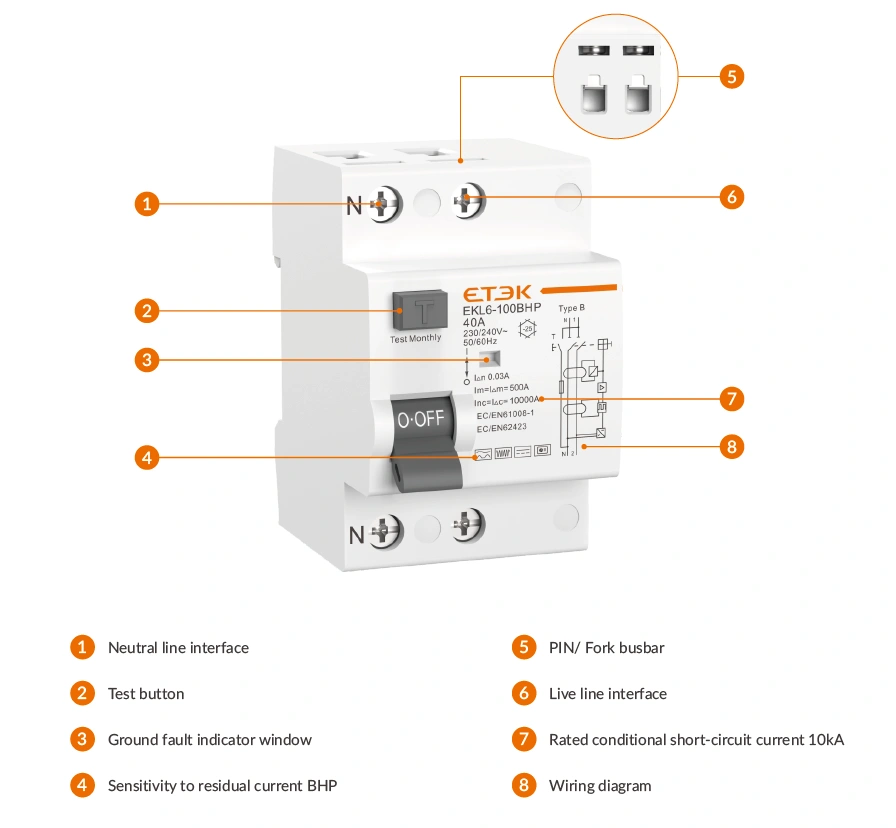

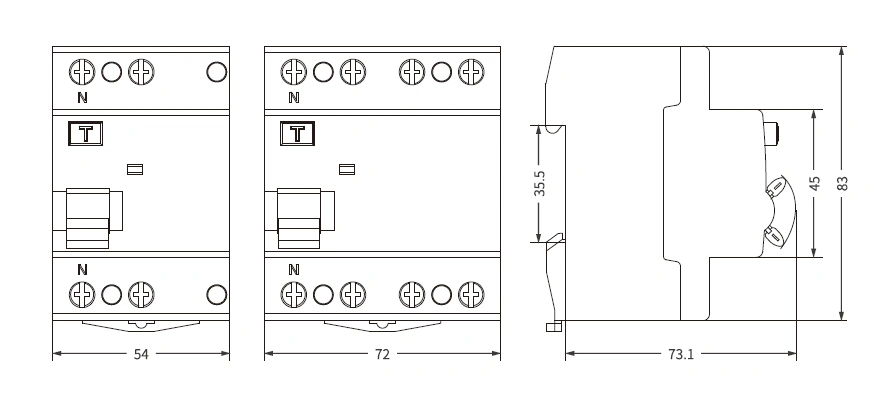

 |  |  |  |
| Wärmepumpe | USV-Systeme | Ladestationen für Elektrofahrzeuge | Photovoltaik-Systeme (PV-Systeme) |
| Standard | IEC/EN62423(Typ B)+IEC/EN 61008-1; Entspricht BS 7671 für die Verwendung mit Wärmepumpen |
| Schutz | Erdschluss (Fehlerstrom) |
| Reiseart | Elektromagnetischer Fehlerstromschutzschalter (RCD) |
| Fehlerstromart | Typ BHP - Restwechselstrom, pulsierender Gleichstrom und glatter Gleichstrom; Hochfrequenzimmunität gegen Leckströme von Wechselrichtern/Wärmepumpen |
| HF-Verhalten (Typ B HP) | Ausgelegt für die Toleranz von Schaltgeräuschen ≥20kHz; für f≥1kHz wird eine erhöhte minimale Auslöseschwelle, typischerweise ≥150mA, verwendet, um Fehlauslösungen zu reduzieren. |
| Zeitcharakteristik | Sofort |
| Anzahl der Masten | 1P+N, 3P+N |
| Neutral | Umgeschaltet, Nordpol links |
| Isolationsspannung (Ui) | 500 V |
| Bemessungsspannung (Ue) | 1P+N: 230/240 V~; 3P+N: 400/415 V~ |
| Bemessungsströme (in) | 16, 25, 40, 63, 80, 100 A |
| Bemessungsempfindlichkeitsströme (I△n) | 30, 100, 300 mA |
| Reststrom-Abschaltzeit unter (I△n) | ≤0,1s |
| Bemessungs-Restschaltvermögen (I△m) | 500A(In≤50A),10ln(In>50A) |
| Nennfrequenz | 50/60 Hz |
| Bemessungskurzschlussstrom (Inc=l△c) | 10 kA |
| Bemessungsstoßspannungsfestigkeit (Uimp) (1,2/50μs) | 4 kV |
| Dielektrische Prüfspannung | 2 kV (50/60 Hz, 1 min.) |
| Feuerbeständigkeit (Glühdrahtprüfung) | 960±15℃ (Gehäuse), 650±10℃ (Griff) |
| Elektrische Lebensdauer | 2.000 Zyklen |
| Mechanische Lebensdauer | 4.000 Zyklen |
| Kontaktpositionsanzeiger | Grün AUS/Rot EIN |
| Erdschlussanzeige | Weiß: Normalzustand; Rot: Leckagefehler |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃~+40℃ |
| Lagertemperatur | -30℃~+70℃ |
| Anschlussart | Kabel-/Stift-/Gabel-Stromschiene |
| Maximale Anschlussgröße für Kabel | 35 mm² |
| Maximales Anzugsmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Eingangsmethode | Bidirektional |
