● Spannung: 240/415 V Wechselstromsysteme (50/60 Hz)
● Strombereich: 16 A bis 100 A
● Bemessungsfehlerstrom: 30, 100, 300 mA
● Abschaltvermögen: 10 kA
● Schützt vor Leckagefehlern
● Elektromagnetischer Typ
● Typ B+
● Bidirektionale Verdrahtungsfähigkeit
● Erdschlussanzeige
● Fehlerstromschutzschalter gemäß IEC/EN 61008-1, VDE 0064-400

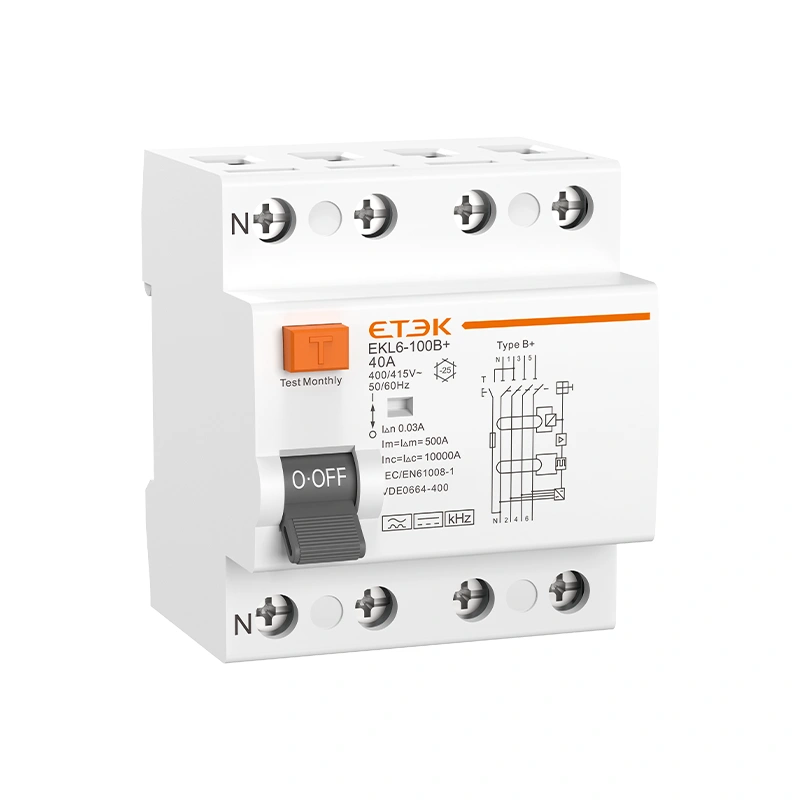

Der Fehlerstromschutzschalter (FI-Schalter) EKL6-100B+ Typ B+ ist für 230/240-V- (1P+N) oder 400/415-V- (3P+N) Stromversorgungssysteme mit einem Nennstrom bis zu 100 A geeignet. Er ist zur Erkennung von Wechselstrom-, pulsierenden Gleichstrom-, glatten Gleichstrom-, zusammengesetzten Ableitströmen und hochfrequenten Ableitströmen bis zu 20 kHz mit einer maximalen Auslöseschwelle von 420 mA ausgelegt. Die Schalter bieten daher einen verbesserten Brandschutz.
 |  |  |  |
| Ladestationen für Elektrofahrzeuge | Photovoltaik-Systeme (PV-Systeme) | USV-Systeme | Industrielle Schweißgeräte |
| Standard | IEC/EN 61008-1, VDE 0064-400 |
| Schutz | Erdschluss |
| Reiseart | Elektromagnetisch |
| Fehlerstromart | Typ B+ – Restwechselstrom, pulsierender und glatter Gleichstrom, hohe Frequenz (≤20kHz) |
| Zeitcharakteristik | Sofort |

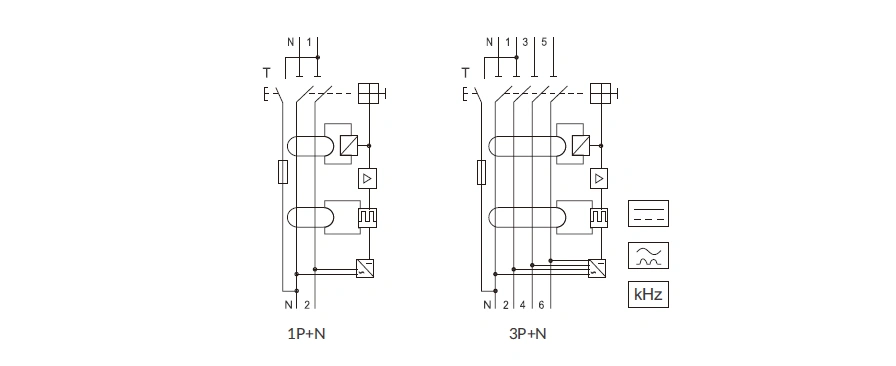

| Anzahl der Masten | 1P+N,3P+N |
| Neutral | Geschaltet, Nordpol links |
| Isolationsspannung (Ui) | 500 V |
| Bemessungsspannung (Ue) | 1P+N: 230/240 V~; 3P+N: 400/415 V~ |
| Bemessungsströme (in) | 16,25,40,63,80,100A |
| Bemessungsempfindlichkeitsströme (I△n) | 30, 100, 300 mA |
| Reststrom-Abschaltzeit unter(I△n) | ≤0,1s |
| Bemessungs-Restschaltvermögen (I△m) | 500A(In≤50A),10ln(In>50A) |
| Nennfrequenz | 50/60 Hz |
| Bemessungskurzschlussstrom (Inc=I△c) | 10 kA |
| Bemessungsstoßspannungsfestigkeit (Uimp) (1,2/50μs) | 4 kV |
| Dielektrische Prüfspannung | 2 kV (50/60 Hz, 1 min.) |
| Feuerbeständigkeit (Glühdrahtprüfung) | 960±15℃ (Gehäuse), 650±10℃ (Griff) |
| Elektrische Lebensdauer | 2.000 Zyklen |
| Mechanische Lebensdauer | 4.000 Zyklen |

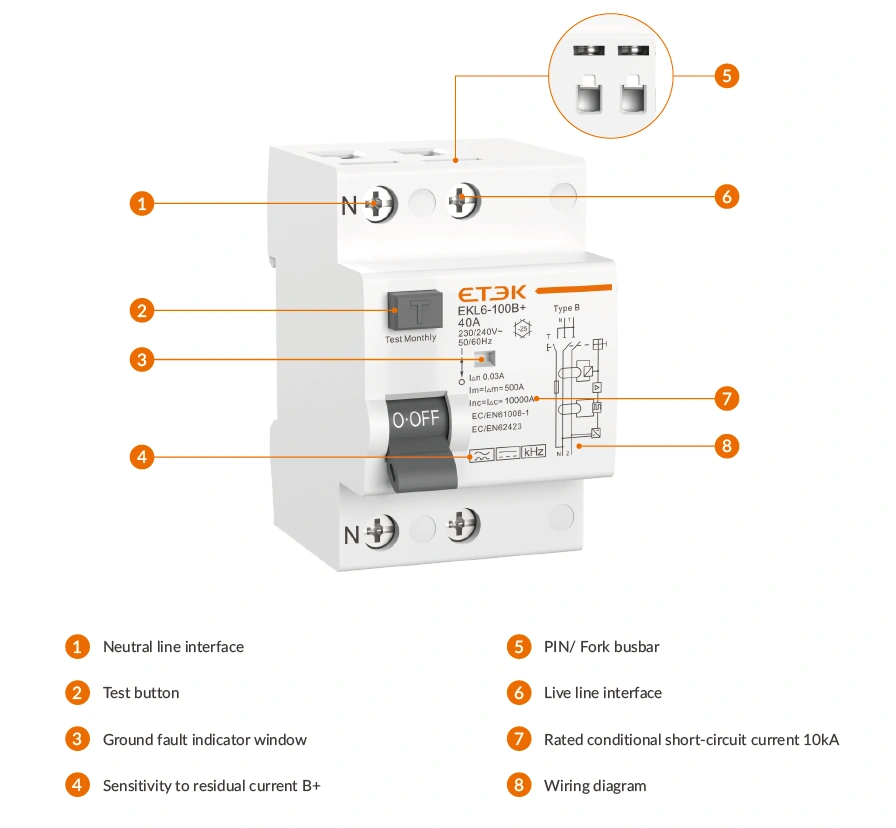

| Kontaktpositionsanzeiger | Grün AUS/Rot EIN |
| Erdschlussanzeige | Weiß: Normalzustand; Rot: Leckagefehler |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -25℃~+40℃ |
| Lagertemperatur | -30℃~+70℃ |
| Anschlussart | Kabel-/Stift-/Gabel-Stromschiene |
| Maximale Anschlussgröße für Kabel | 35 mm² |
| Maximales Anzugsmoment | 2,5 Nm |

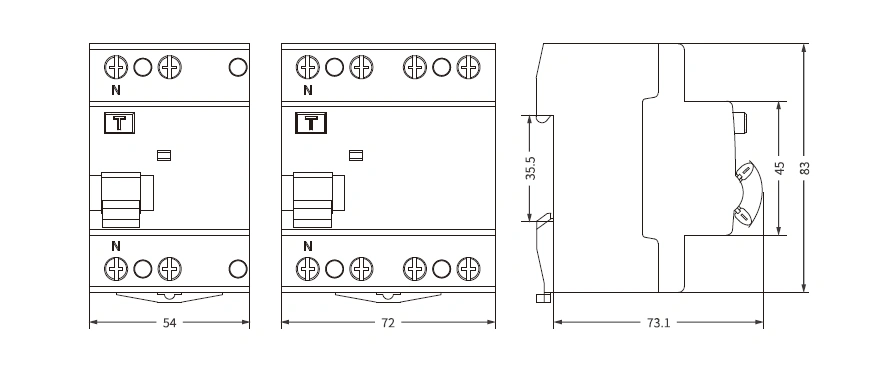

| Installation | Montage auf 35-mm-DIN-Schiene |
| Eingangsmethode | Bidirektional |
