● Norm: IEC60947-3
● Nennstrom: 32 A
● Nennspannung: 1000 V DC
● Polzahl: 1P
● Bedingter Kurzschlussstrom: 30 kA
● Nutzungskategorie: DC-PV0
● Umgebungslufttemperatur: -5...+40 ºC
● Zertifikate: CE, CB, TÜV

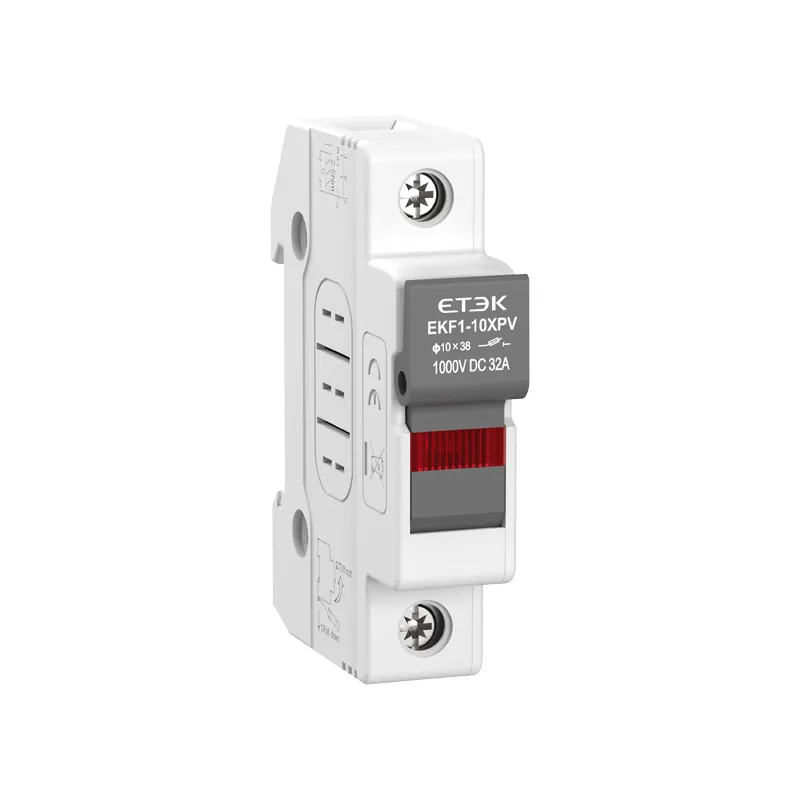

Der EKF1-10PV ist ein DC-Sicherungshalter zum Schutz von Photovoltaik-Strings vor Kurzschlüssen und Überlastungen. Er hat eine Nennbetriebsspannung von 1000 V DC und einen maximalen Betriebsstrom von 32 A. Die sichere Montage erfolgt mittels Standard-DIN-Schiene (35 mm) für optimale Kompatibilität und Stabilität.
Der Sicherungshalter EKF1-10PV zeichnet sich durch seine kompakte Bauweise aus und nutzt so den Platz in der Anschlussdose optimal aus. Die strategisch platzierten Belüftungsschlitze an beiden Seiten verhindern einen Temperaturanstieg bei nebeneinander installierten Produkten, während das flammhemmende Kunststoffgehäuse einen sicheren Betrieb gewährleistet.
Dieses Produkt ist primär für die Verwendung mit zylindrischen 10 x 38 mm DC-Sicherungen vorgesehen und findet gängige Anwendung in DC-Verteilerkästen, String-Wechselrichtern der Photovoltaikindustrie und Umrichtern im Energiespeicherbereich. Seine Hauptfunktion besteht darin, Photovoltaikzellenmodule oder -arrays sowie chemische Energiespeicherbatterien zu schützen und zu isolieren, um deren Zuverlässigkeit und Lebensdauer zu gewährleisten.
| Geprüft gemäß | IEC / EN 60947-3 |
| Bemessungsbetriebsspannung Ue | 1000 VDC |
| Nennstrom In | bis zu 32 A |
| Anzahl der Pole | 1 |
| Bemessungsisolationsspannung Ui | 1000 VDC |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Nutzungskategorie | DC-PV0 |
| Bedingter Kurzschlussstrom | 30 kA |
Verschmutzungsgrad | 3 |
Schutzgrad | IP20, nach der Installation |
| Umgebungstemperatur | -5...+40 °C |
| Höhe | ≤ 2000 m |
| Relative Luftfeuchtigkeit | ≤ 95 % |
| Anzugsdrehmoment | 2,5 Nm |
| Anschlussgröße für Kabel | 6 mm² |
| Montage | 35-mm-DIN-Schiene |
| Sicherungsabmessung | 10x38mm |

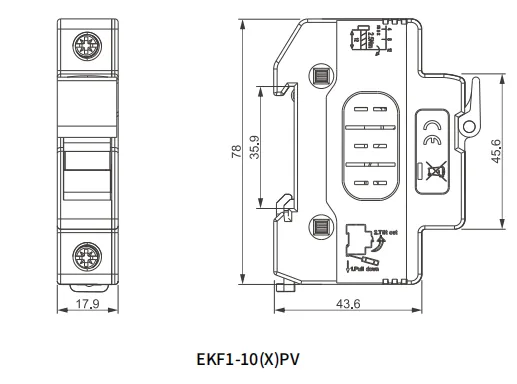

PV-Size.webp)

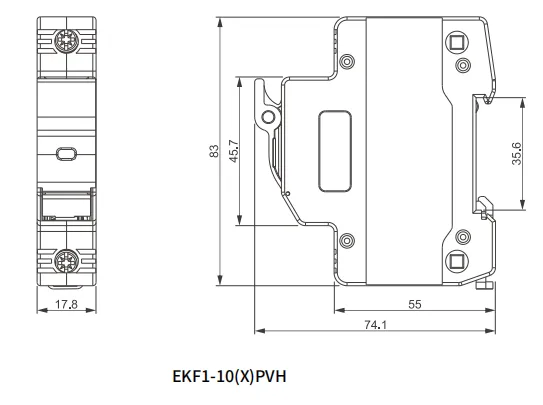

PVH-Size.webp)
