Das Ladekabel für Elektrofahrzeuge verbindet das Elektrofahrzeug mit der Ladesäule und dient der Übertragung elektrischer Energie. Ladekabel werden üblicherweise in Ladestationen, auf Parkplätzen, in Hotels, Wohnanlagen, Garagen und anderen Bereichen eingesetzt. Die Sicherheit von Elektrofahrzeugen steht derzeit im Fokus der Branche. Während des Lade- und Entladevorgangs ist aufgrund der langen Nutzungsdauer, der hohen Stromstärke und der hohen Frequenz der Kabel besondere Vorsicht geboten. Neben einer guten Isolationsleistung muss das Ladekabel für Elektrofahrzeuge eine hohe Hitzebeständigkeit und Alterungsbeständigkeit aufweisen. Gleichzeitig muss es im Brandfall raucharm und schwer entflammbar sein, um Schäden und Verletzungen zu minimieren.

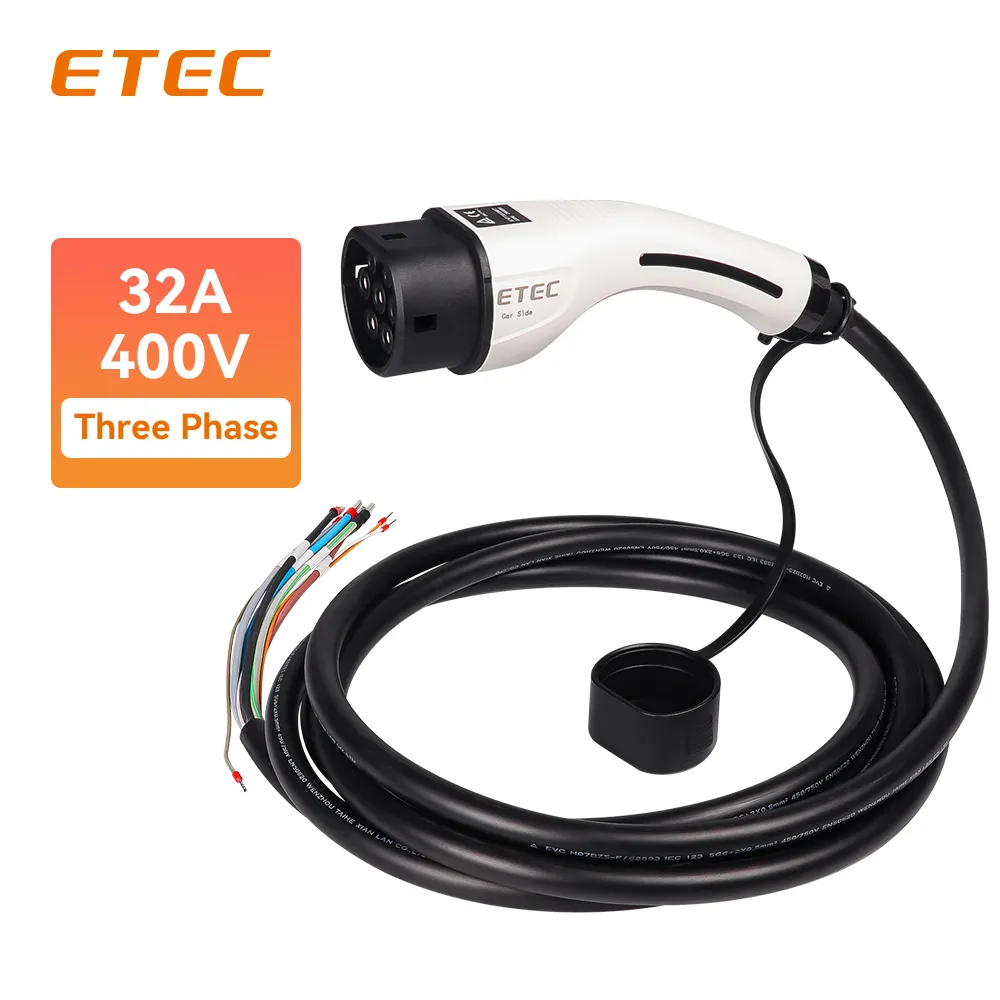

Das Typ-2-Wechselstrom-Ladekabel mit Doppelstecker (Typ 2 auf Typ 2 bzw. Verlängerungskabel, Buchse auf Stecker) dient zum Anschluss von der Ladestation an das Elektrofahrzeug. Das Produkt entspricht dem Standard IEC 62196-2 für Ladeanschlüsse. Es ist in zwei Stromstärken (16 A und 32 A) erhältlich, jeweils als einphasige und dreiphasige Ausführung. Standardmäßig wird ein 5 m langes, gerades, schwarzes Kabel mitgeliefert.
Typ 2 Buchse auf Stecker Einphasen-Ladekabel für Elektrofahrzeuge | |
| Material | |
| Gehäusematerial | Thermoplast, flammhemmend, Güteklasse UL94 V-0 |
| Stift | Kupferlegierung, Silber + Thermoplast an der Oberseite |
| Elektrische Leistung | |
| Nennstrom | 32A |
| Betriebsspannung | 230 V ± 10 % |
| Isolationswiderstand | >500MΩ (DC500V) |
Temperaturanstieg der leitfähigen Anschlüsse | ≤50K |
| Spannungsfestigkeit | 2500 V/min |
| Kontaktwiderstand | ≤0,3Ω |
| Mechanische Leistung | |
| Mechanische Lebensdauer | Leerlauf Ein-/Ausstecken > 50000 Mal |
| Gekoppelte Einfügekraft | 45N~80N |
Widerstandsfähigkeit gegen Stöße | Beständig gegen das Überrollen eines 2 Tonnen schweren Autos oder einen Sturz aus 1 Meter Höhe ohne Beschädigung. |
| Umweltleistung | |
| Temperaturbereich | -40℃-+50℃ |
| Schutzgrad | IP55 |
| Luftfeuchtigkeit | <85% |
| Anwendung | |
| Professionelle Ladestation | Liegeplatz |
| Parkplätze Stellplätze | Anwohnerparkplatz |
