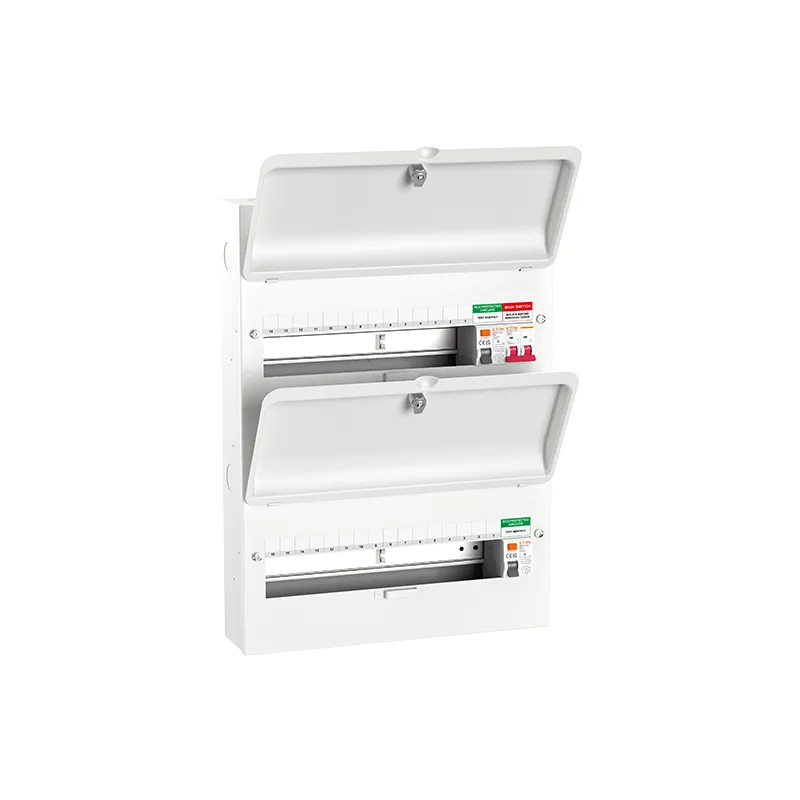

Doppelreihiger FI-Schutzschalter-Verbraucherkasten — 28 & 36 Wege

Die zweireihige Doppel-FI-Schutzschalter-Anlage verfügt über einen 100-A-Hauptschalter, der zwei unabhängige 80-A-FI-Schutzschalter speist. Jeder FI-Schutzschalter sichert eine ganze Reihe ab. Dies ermöglicht eine Vielzahl von FI-geschützten Stromkreisen und gewährleistet gleichzeitig, dass ein Fehler in einer Reihe die andere nicht beeinträchtigt. Sie ist die optimale Lösung für große, komplexe private oder kleinere gewerbliche Installationen, bei denen unterbrechungsfreie Stromversorgung und Sicherheit höchste Priorität haben. Das geräumige Stahlgehäuse nach BS EN 61439-3 ermöglicht selbst die übersichtlichste Verkabelung.

Wichtigste Vorteile:
1. Maximale Integrität und Kapazität: Zwei unabhängige Fehlerstromschutzschalter (RCDs) in zwei Reihen bieten die bestmögliche Fehlertrennung für eine große Anzahl von Stromkreisen.
2. Logische Stromkreisausgewogenheit: Widmen Sie eine Reihe dem Obergeschoss und eine dem Untergeschoss, oder eine Beleuchtung der Stromversorgung, um höchste Zuverlässigkeit zu gewährleisten.
3. Ideal für komplexe Installationen: Ausreichend Platz und klare Trennung für die übersichtliche Verwaltung vieler Stromkreise.
4. Vollständig durch Fehlerstromschutzschalter (FI-Schalter) geschützt: Alle ausgehenden Leitungen sind durch einen der beiden FI-Schalter geschützt.
5. Robust und konform: Das Stahlgehäuse entspricht der Norm BS EN 61439-3; optionales Schloss bei SL-Modellen.

Anwendungsfälle:
1. Sehr große oder komplexe Häuser mit einer hohen Stromkreisdichte.
2. Gebäude mit mehreren Nutzern (z. B. Studentenwohnheime), bei denen eine Trennung der Etagen unerlässlich ist.
3. Leichte gewerbliche Installationen, die einen vollständigen FI-Schutz für alle Stromkreise erfordern (z. B. Büros, Werkstätten).

Häufig gestellte Fragen:
Frage 1: Gibt es Leitungen, die nicht durch einen Fehlerstromschutzschalter (FI-Schalter) geschützt sind?
A1: Nein, in dieser Konfiguration werden alle Abgänge von einem der beiden Fehlerstrom-Schutzschalter (RCDs) versorgt. Für Abgänge ohne RCD sollten Sie das zweireihige Lastverteilungsmodell oder eine Lösung mit ausschließlich RCBOs in Betracht ziehen.

Frage 2: Wie viele freie Wege gibt es in jeder Reihe?
A2: Das 28-Wege-Modell bietet 10 bzw. 12 freie Möglichkeiten pro Reihe, während das 36-Wege-Modell 14 bzw. 16 bietet.

Frage 3: Kann ich einen Überspannungsschutz hinzufügen?
A3: Ja, ein Überspannungsschutzgerät kann bereits an der Eingangsstelle installiert werden, bevor sich die Stromversorgung auf die beiden FI-Schutzschalter aufteilt.

Frage 4: Was sind die RCD-Nennwerte?
A4: Die Platine enthält zwei zweipolige 80A, 30mA Typ A RCDs.

Frage 5: Ist eine abschließbare Version verfügbar?
A5: Ja, wählen Sie die Variante "SL" für ein integriertes Türschloss.
