Doppelter RCD-Verbraucherkasten (hohe Integrität) — 14 bis 24 Wege

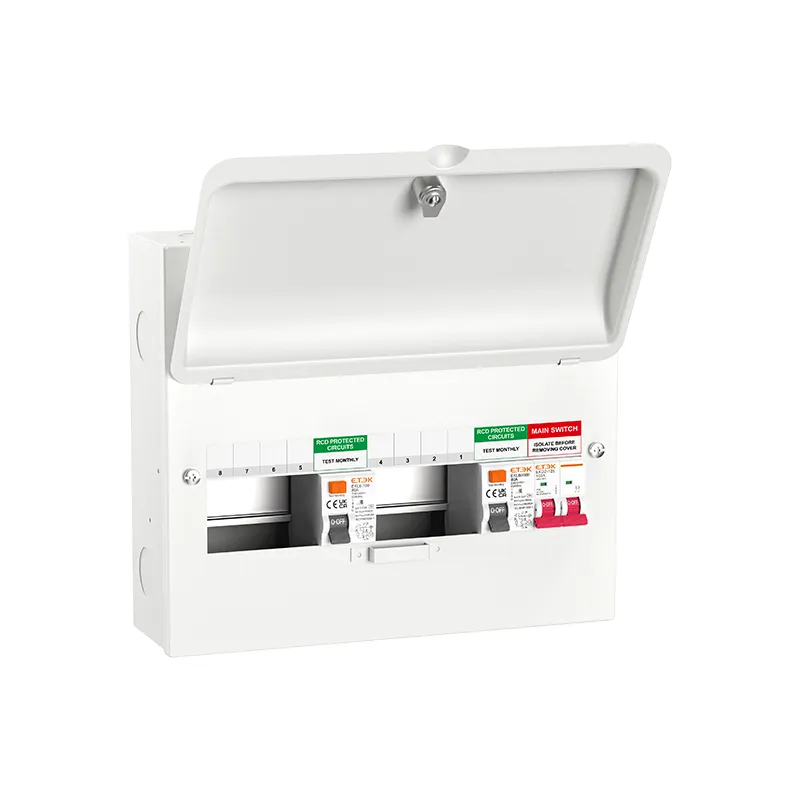

Die Dual-RCD-Konfiguration EKDB16S(L)-I2R bietet eine verbesserte Versorgungssicherheit durch den Ausgleich der Stromkreise über zwei unabhängige 80-A-RCDs. Diese hochintegrierte Konfiguration, die von einem 100-A-Hauptschalter gespeist wird, gewährleistet, dass ein Fehler in einem RCD-geschützten Stromkreisblock den anderen nicht beeinträchtigt und somit die Versorgung mit wichtigen Geräten aufrechterhält. Sie ist der Standard für moderne Hausinstallationen und bietet eine robuste und zuverlässige Verteilungslösung. Das Stahlgehäuse gemäß BS EN 61439-3 verfügt über obenliegende Klemmen und eine abnehmbare DIN-Schiene für eine strukturierte und professionelle Installation. Wählen Sie „SL“-Modelle mit integriertem Türschloss.

Frage 1: Wie sollte ich die Schaltkreise ausbalancieren?
A1: Es empfiehlt sich, die Stromkreise für Beleuchtung und Steckdosen auf beide FI-Schutzschalter aufzuteilen. Schließen Sie beispielsweise die Beleuchtung im Obergeschoss und die Steckdosen im Erdgeschoss an FI-Schutzschalter 1 und die Beleuchtung im Erdgeschoss und die Steckdosen im Obergeschoss an FI-Schutzschalter 2 an.

Frage 2: Gibt es Möglichkeiten, direkt am Hauptschalter zu arbeiten?
A2: Bei dieser Standard-Doppel-RCD-Konfiguration sind alle ausgehenden Leitungen durch einen der beiden RCDs geschützt.

Frage 3: Was sind die RCD-Nennwerte?
A3: Die Platine enthält zwei zweipolige 80A, 30mA Typ A RCDs.

Frage 4: Wie viele Wege sind durch jeden FI-Schutzschalter geschützt?
A4: Bei der 18-Wege-Variante schützt jeder FI-Schutzschalter eine Sammelschiene mit 7 Leitungen, sodass nach dem Einbau des Hauptschalters und der FI-Schutzschalter insgesamt 12 freie Leitungen zur Verfügung stehen.

Frage 5: Ist eine abschließbare Version verfügbar?
A5: Ja, wählen Sie die Variante "SL" für ein integriertes Türschloss.
