● Normen: BS EN 61439-3.

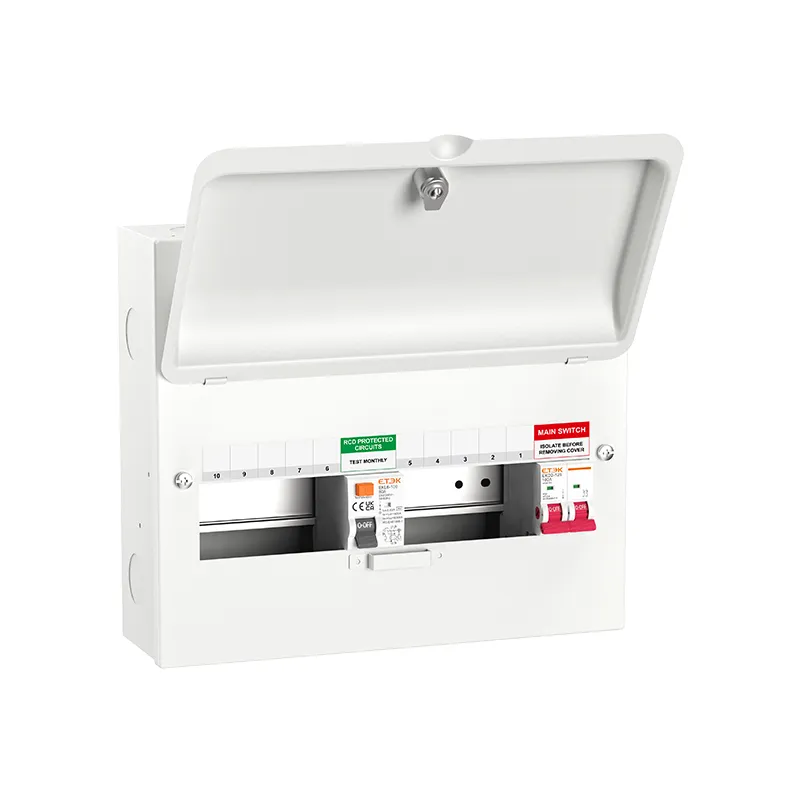

● Gehäuse: Nicht brennbarer Stahl, Flügeltür; EKDB16S Standard / EKDB16SL mit integriertem Schloss.
● Einspeisung: 100A DP Hauptschalter (Trennschalter).
● Vorinstalliertes Gerät: 1× RCD 80A (Typ A, 1P+N)
● Möglichkeiten: 10, 14, 18, 24 einreihig
● Gehäuse: nicht brennbarer Stahl; SL-Versionen mit integriertem Türschloss
● Anschlussleisten: Oben montiert, farbcodiert mit N und E.
Die Split-Load-Konfiguration trennt die Stromkreise in zwei Bereiche: einen 100-A-Doppelpol-Hauptschalterbereich und einen 80-A-Doppelpol-FI-Schutzschalterbereich. Diese kosteneffiziente Anordnung hilft, Fehlauslösungen zu vermeiden und gleichzeitig die Versorgung wichtiger Funktionen sicherzustellen. Das Stahlgehäuse gemäß BS EN 61439-3 bietet eine übersichtliche Innenaufteilung mit obenliegenden, farbcodierten Schienen, DIN-Schienenbefestigung und installationsfreundlichen unverlierbaren Schrauben. SL-Versionen verfügen über ein integriertes Türschloss.
Frage 1: Wie soll ich die Schaltkreise aufteilen?
A1: Steckdosen mit höherem Risiko und Außenstromkreise werden unter dem FI-Schutzschalter (RCCB) platziert; kritische Beleuchtungs-/IT-Stromkreise verlaufen oft auf der Hauptschalterseite mit RCBOs.
Frage 2: Kann ich Leitungsschutzschalter (MCBs) und Fehlerstrom-Schutzschalter (RCBOs) mischen?
A2: Ja. Fehlerstromschutzschalter (RCBOs) werden für kritische Stromkreise empfohlen, um Fehlauslösungen zu reduzieren.
Frage 3: Wie viele Doppelsammelschienen gibt es pro Größe?
A3: Siehe Spezifikationstabelle; z. B. verwendet 18-polig 2×8 Pins.
| Ref No. | Ref No. (with lock) | Box size | Main switch | RCD | Busbar pins | Free ways |
| EKDB16S10-IR | EKDB16S10L-IR | 10 | DP 100A | DP 80A | 2x4 | 6 |
| EKDB16S14-IR | EKDB16S14L-IR | 14 | DP 100A | DP 80A | 2x6 | 10 |
| EKDB16S18-IR | EKDB16S18L-IR | 18 | DP 100A | DP 80A | 2x8 | 14 |
| EKDB16S24-IR | EKDB16S24L-IR | 24 | DP 100A | DP 80A | 2x11 | 20 |
