● Normen: IEC/EN 62208:2023, IEC 60529, IEC 62262:2021, IEC 60695-2-10:2013
● Schutzart IP65
● Verriegelungsstruktur
● Reservierter Platz für Funktionsaufkleber
● Für den Einbau von Diebstahlsicherungen reserviert
● Anpassbare Ausbrechlöcher
● Mit Kupferanschlussklemmen
● Die Spezifikationen umfassen 4, 6, 9, 13, 18, 26, 36 und 39 Wege
Die wasserdichte Verteilerbox der Serie EKDB10 mit Schutzart IP65 ist eine fortschrittliche Lösung für den elektrischen Schutz und wurde speziell für anspruchsvolle Anwendungen in Industrie, Gewerbe, Photovoltaik und Elektromobilität entwickelt. Gefertigt aus hochwertigem Polycarbonat (PC), bieten diese Verteilerboxen außergewöhnliche mechanische Festigkeit und hervorragende Witterungsbeständigkeit in allen Umgebungen.
Flammschutzleistung: Glühdraht-Entflammbarkeitstest bei 960±15°C erfolgreich bestanden
Verbesserte Sicherheit: Verfügt über reservierte Vorhängeschlosspositionen, um unbefugten Zugriff und Manipulation zu verhindern.
Hochwertige Konstruktion: Das hochwertige PC-Material bietet ausgezeichnete Zähigkeit, hohe Festigkeit und überlegene Schlagfestigkeit für raue Umgebungsbedingungen.
Integrierte Kupferkomponenten: Hochwertige Vollkupferklemmen sind für eine bequeme und zuverlässige Verdrahtung vorintegriert.
Vielseitige Konfigurationsmöglichkeiten: Erhältlich in 8 verschiedenen Größen mit ein-, zwei- oder dreilagiger Ausführung.
Anwendungsvielfalt: Optimiert für Photovoltaikanlagen und Ladeinfrastruktur für Elektrofahrzeuge
| Modell | EKDB10 |
| Standard | IEC/EN 62208:2023, IEC 60529, IEC 62262:2021, IEC 60695-2-10:2013 |
| Wege | 4, 6, 9, 13, 18, 26, 36, 39 |
| Schichten | Einzelschicht für 4, 6, 9, 13, 18 Wege |
| Doppellagig für 26, 36 Möglichkeiten | |
| Dreilagig für 39 Möglichkeiten | |
| Konfiguration des neutralen Balkens | 6 Löcher (4, 6, 9), 10 Löcher (13, 18), 2*10 Löcher (26, 36, 39) |
| Erdungsschienenkonfiguration | 6 Löcher (4, 6, 9), 10 Löcher (13, 18), 2*10 Löcher (26, 36, 39) |
| Aktuelle Kapazität | 125 A (Maximal) |
| Installation | Oberflächenmontiert |
| Schutzgrad | IP65 |
| IK-Bewertung | IK08 |
| Material | Polycarbonat |
| Farbe | Sockel und Rahmen: Grau, RAL 7035 (Schwarz erhältlich) |
| Fenster: Transparent | |
| Feuerbeständigkeit | 960 °C/30 s |
| Ausbrechlöcher | Anpassbar |
| Umgebungstemperatur | -25℃ bis +55℃ |
| Lagertemperatur | -40℃ bis +75℃ |

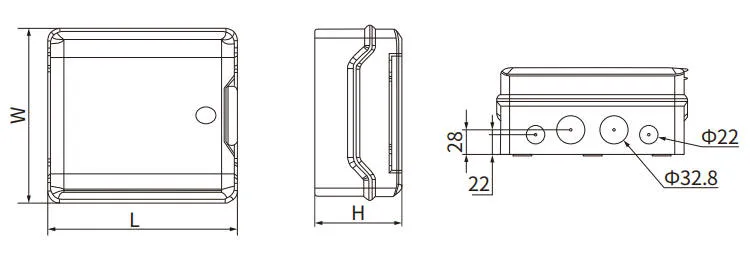

| Model | Ways | Layers | Terminal | Neutral Bar Holes | Ground Bar Holes | Dimensions (mm) |
| EKDB10-4(T) | 4 | Single | Y/N | 6 | 6 | 128x200x103.5 |
| EKDB10-6(T) | 6 | Single | Y/N | 6 | 6 | 164x200x103.5 |
| EKDB10-9(T) | 9 | Single | Y/N | 6 | 6 | 218x200x103.5 |
| EKDB10-13(T) | 13 | Single | Y/N | 10 | 10 | 296x230x121.5 |
| EKDB10-18(T) | 18 | Single | Y/N | 10 | 10 | 380x230x121.5 |

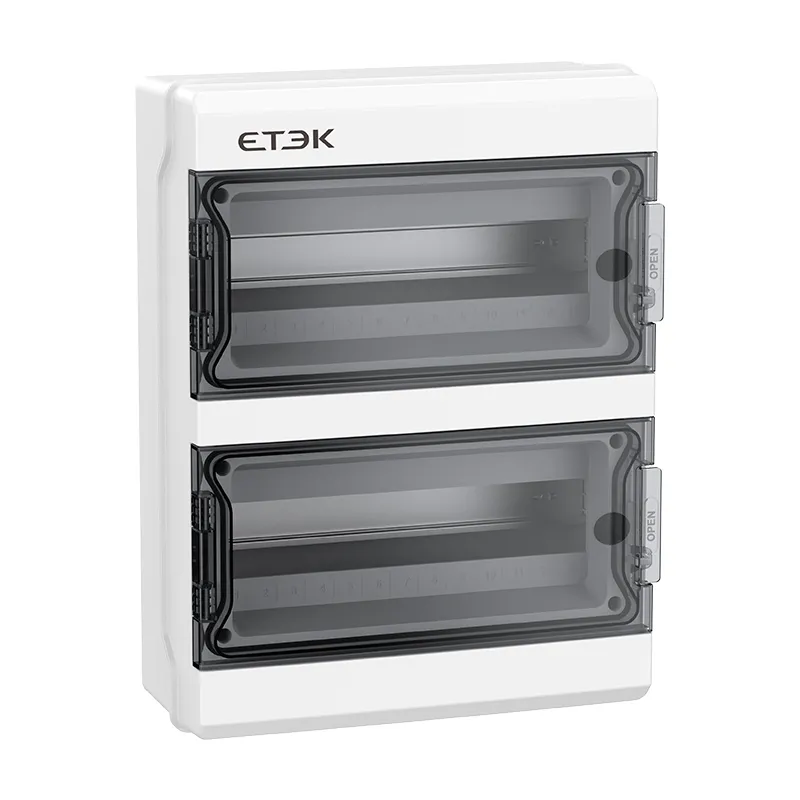

| EKDB10-26(T) | 26 | Double | Y/N | 2x10 | 2x10 | 296.5x390.5x131.5 |
| EKDB10-36(T) | 36 | Double | Y/N | 2x10 | 2x10 | 380x390.5x131.5 |

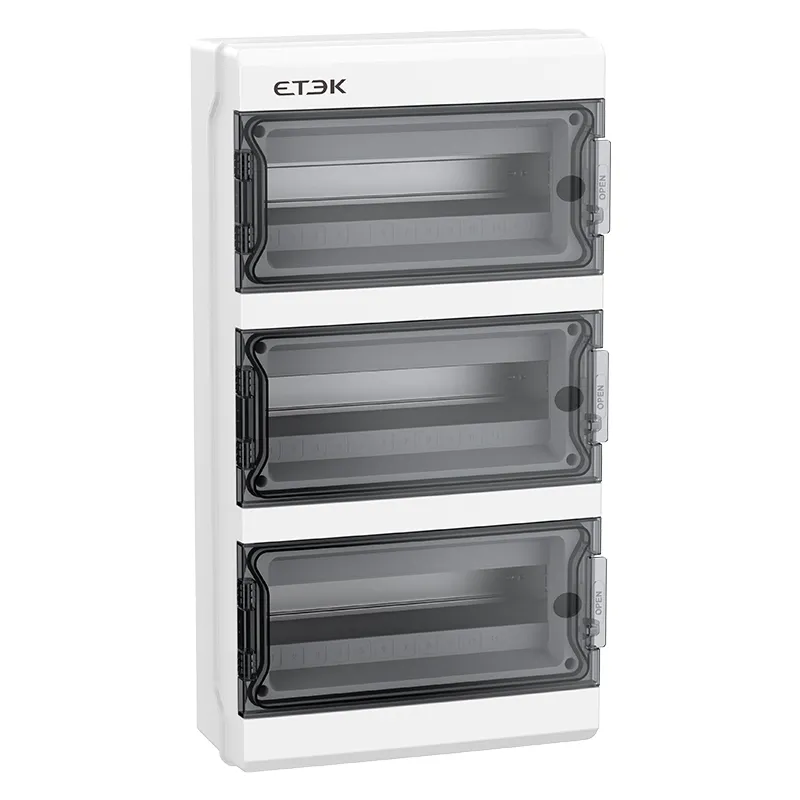

| EKDB10-39(T) | 39 | Triple | Y/N | 2x10 | 2x10 | 296.6x550.6x131.5 |
T indicates the unit is equipped with neutral and earth busbars.
