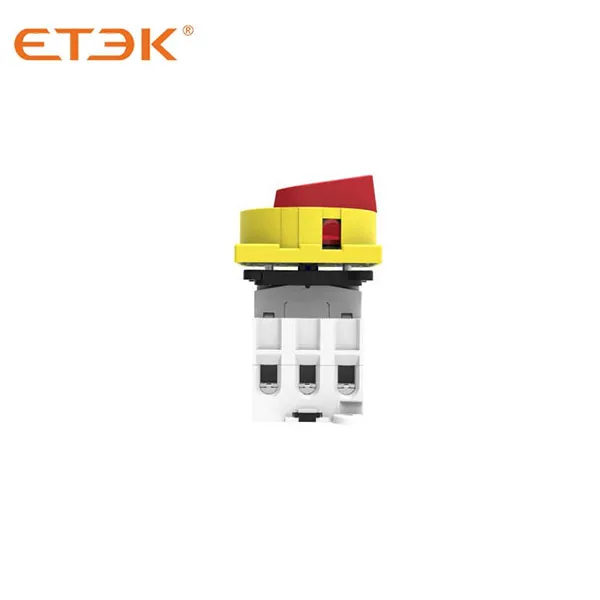

Der Trennschalter EKD6 findet breite Anwendung in der industriellen Steuerung von Maschinen und verschiedenen elektrischen Geräten und kann effektiv Probleme der Notabschaltung, Sicherheitsabschaltung, Maschinensteuerung, Motorsteuerung usw. lösen.
• Mit Legierungskontakten, elektrischem Spezialsilber für lange Lebensdauer und hohe Zuverlässigkeit.
• Kleine Abmessungen, platzsparende Installation.
• Konstruieren Sie einen Schutzfinger, um die Operation sicher zu gestalten.

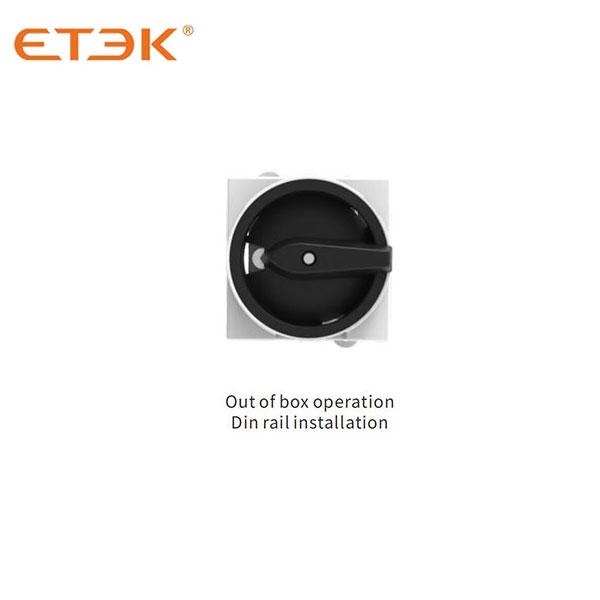

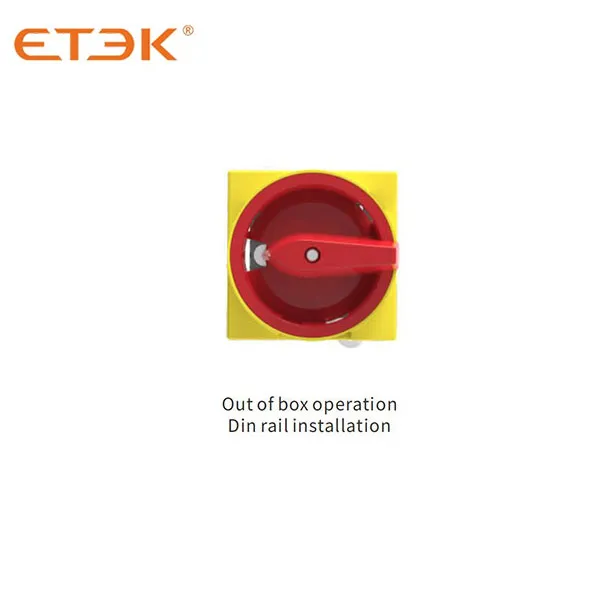

• Dank vielfältiger Installationsmöglichkeiten und einfacher Anwendung für verschiedene Zwecke (Schalttafelmontage, Schienenmontage, abgedichtete Schalterkastenausführung).
• Schutzart IP66
Aktuell | 20A | 32A | 40A | 63A | 80A | |
Typ | EKD6-PM20R-4RY64 | EKD6-PM32R-4RY64 | EKD6-PM40R-4RY64 | EKD6-PM63R-3RY64 | EKD6-PM80R-3RY64 | |
Bemessungsstrom | 20A | 32A | 40A | 63A | 80A | |
Bemessungsbetriebsstrom AC-23A | 16A | 25A | 32A | 45A | 45A | |
Bemessungsbetriebsstrom AC-3 | 12A | 23A | 30A | 37A | 37A | |
Nennleistungsregelung AC-23A | 240 V | 4 kW | 7,5 kW | 9 kW | 15 kW | 15 kW |
440 V | 7,5 kW | 12,5 kW | 16 kW | 22 kW | 22 kW | |
Bemessungsleistungsregelung AC-3 | 240 V | 3 kW | 5,5 kW | 7,5 kW | 11 kW | 11 kW |
440 V | 5,5 kW | 11 kW | 15 kW | 18,5 kW | 18,5 kW | |
UL-CSA Motorlast | 240 V | 3 kW | 5 kW | 5 kW | 10 kW | 10 kW |
440 V | 7,5 kW | 10 kW | 10 kW | 20 kW | 20 kW | |
Bemessungskurzzeit-Stoßstrom | 250 A | 400 A | 500 A | 600 A | 850A | |
Kabel anschließen | 0,5-10 mm² | 1-16MM2 | ||||
Anzugsmoment | 0,8–1,7 N·m | 1,5–2 N·m | ||||
Bemessungsisolationsspannung | 690 V | |||||
Aktuell | 20A | 32A | 40A | 63A | 80A | |

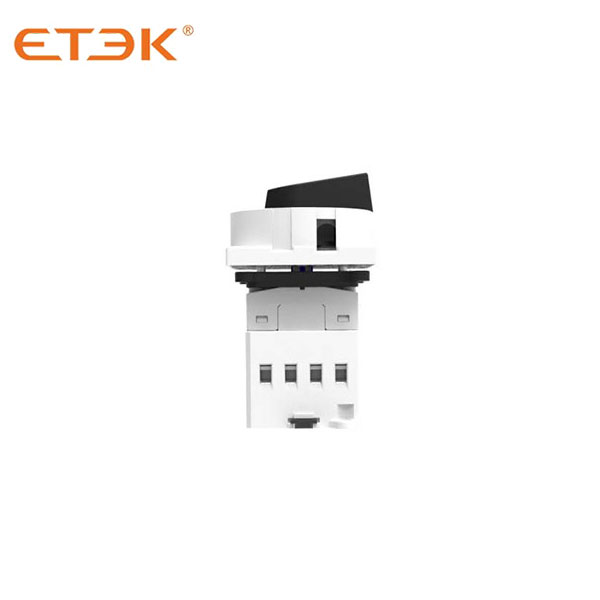

Typ | EKD6-PM20R-4B64 | EKD6-PM32R-4B64 | EKD6-PM40R-4B64 | EKD6-PM63R-3B64 | EKD6-PM80R-3B64 | |
Bemessungsstrom | 20A | 32A | 40A | 63A | 80A | |
Bemessungsbetriebsstrom AC-23A | 16A | 25A | 32A | 45A | 45A | |
Bemessungsbetriebsstrom AC-3 | 12A | 23A | 30A | 37A | 37A | |
Nennleistungsregelung AC-23A | 240 V | 4 kW | 7,5 kW | 9 kW | 15 kW | 15 kW |
440 V | 7,5 kW | 12,5 kW | 16 kW | 22 kW | 22 kW | |
Bemessungsleistungsregelung AC-3 | 240 V | 3 kW | 5,5 kW | 7,5 kW | 11 kW | 11 kW |
440 V | 5,5 kW | 11 kW | 15 kW | 18,5 kW | 18,5 kW | |
UL-CSA Motorlast | 240 V | 3 kW | 5 kW | 5 kW | 10 kW | 10 kW |
440 V | 7,5 kW | 10 kW | 10 kW | 20 kW | 20 kW | |
Bemessungskurzzeit-Stoßstrom | 250 A | 400 A | 500 A | 600 A | 850A | |
Kabel anschließen | 0,5-10 mm 2 | 1-16MM 2 | ||||
Anzugsmoment | 0,8–1,7 N·m | 1,5–2 N·m | ||||
Bemessungsisolationsspannung | 690 V | |||||

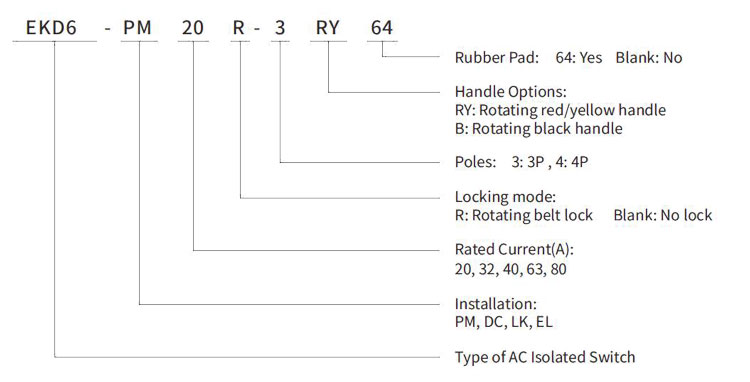

| Reference No. | Specification |
| EKD6-PM20R-2RY64 | AC Isolated Switch 2P In:20A Red/Yellow Handle |
| EKD6-PM32R-2RY64 | AC lsolated Switch 2P In:32A Red/Yellow Handle |
| EKD6-PM40R-2RY64 | AC lsolated Switch 2P In:40A Red/Yellow Handle |
| EKD6-PM63R-2RY64 | AC lsolated Switch 2P In:63A Red/Yellow Handle |
| EKD6-PM80R-2RY64 | AC lsolated Switch 2P In:80A Red/Yellow Handle |
| EKD6-PM20R-3RY64 | AC lsolated Switch 3P In:20A Red/Yellow Handle |
| EKD6-PM32R-3RY64 | AC lsolated Switch 3P In:32A Red/Yellow Handle |
| EKD6-PM40R-3RY64 | AC lsolated Switch 3P In:40A Red/Yellow Handle |
| EKD6-PM63R-3RY64 | AC lsolated Switch 3P In:63A Red/Yellow Handle |
| EKD6-PM80R-3RY64 | AC lsolated Switch 3P In:80A Red/Yellow Handle |
| EKD6-PM20R-4RY64 | AC lsolated Switch 4P In:20A Red/Yellow Handle |
| EKD6-PM32R-4RY64 | AC lsolated Switch 4P In:32A Red/Yellow Handle |
| EKD6-PM40R-4RY64 | AC lsolated Switch 4P In:40A Red/Yellow Handle |
| EKD6-PM63R-4RY64 | AC lsolated Switch 4P In:63A Red/Yellow Handle |
| EKD6-PM80R-4RY64 | AC lsolated Switch 4P In:80A Red/Yellow Handle |

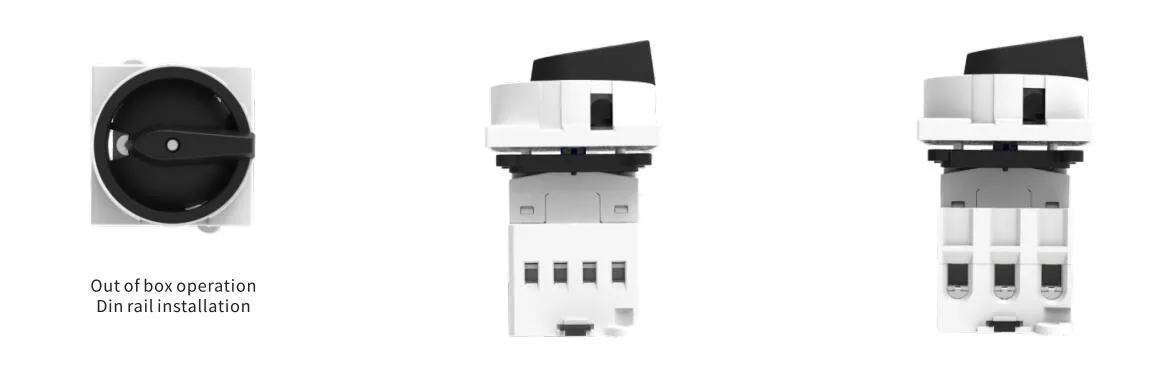

| EKD6-PM20R-2B64 | AC lsolated Switch 2P In:20A Black Handle |
| EKD6-PM32R-2B64 | AC lsolated Switch 2P In:32A Black Handle |
| EKD6-PM40R-2B64 | AC lsolated Switch 2P In:40A Black Handle |
| EKD6-PM63R-2B64 | AC lsolated Switch 2P In:63A Black Handle |
| EKD6-PM80R-2B64 | AC lsolated Switch 2P In:80A Black Handle |
| EKD6-PM20R-3B64 | AC lsolated Switch 3P In:20A Black Handle |
| EKD6-PM32R-3B64 | AC lsolated Switch 3P In:32A Black Handle |
| EKD6-PM40R-3B64 | AC lsolated Switch 3P In:40A Black Handle |
| EKD6-PM63R-3B64 | AC lsolated Switch 3P In:63A Black Handle |
| EKD6-PM80R-3B64 | AC lsolated Switch 3P In:80A Black Handle |
| EKD6-PM20R-4B64 | AC lsolated Switch 4P In:20A Black Handle |
| EKD6-PM32R-4B64 | AC lsolated Switch 4P In:32A Black Handle |
| EKD6-PM40R-4B64 | AC lsolated Switch 4P In:40A Black Handle |
| EKD6-PM63R-4B64 | AC lsolated Switch 4P In:63A Black Handle |
| EKD6-PM80R-4B64 | AC lsolated Switch 4P In:80A Black Handle |
