Produktübersicht

Der Trennschalter EKD6 findet breite Anwendung in der industriellen Steuerung von Maschinen und verschiedenen elektrischen Geräten und kann effektiv Probleme der Notabschaltung, Sicherheitsabschaltung, Maschinensteuerung, Motorsteuerung usw. lösen.
• Mit Legierungskontakten, elektrischem Spezialsilber für lange Lebensdauer und hohe Zuverlässigkeit.
• Kleine Abmessungen, platzsparende Installation.
• Konstruieren Sie einen Schutzfinger, um die Operation sicher zu gestalten.
• Dank vielfältiger Installationsmöglichkeiten und einfacher Anwendung für verschiedene Zwecke (Schalttafelmontage, Schienenmontage, abgedichtete Schalterkastenausführung).
• Schutzart IP66

Technische Daten

Aktuell		20A	32A	40A	63A	80A
Typ		EKD6-PM20-4	EKD6-PM32-4	EKD6-PM40-4	EKD6-PM63-3	EKD6-PM80-3
Bemessungsstrom		20A	32A	40A	63A	80A
Bemessungsbetriebsstrom AC-23A		16A	25A	32A	45A	45A
Bemessungsbetriebsstrom AC-3		12A	23A	30A	37A	37A
Nennleistungsregelung AC-23A	240 V	4 kW	7,5 kW	9 kW	15 kW	15 kW
Nennleistungsregelung AC-23A	440 V	7,5 kW	12,5 kW	16 kW	22 kW	22 kW
Bemessungsleistungsregelung AC-3	240 V	3 kW	5,5 kW	7,5 kW	11 kW	11 kW
Bemessungsleistungsregelung AC-3	440 V	5,5 kW	11 kW	15 kW	18,5 kW	18,5 kW
UL-CSA Motorlast	240 V	3 kW	5 kW	5 kW	10 kW	10 kW
UL-CSA Motorlast	440 V	7,5 kW	10 kW	10 kW	20 kW	20 kW
Bemessungskurzzeit-Stoßstrom		250 A	400 A	500 A	600 A	850A
Kabel anschließen		0,5-10 mm²			1-16MM2
Anzugsmoment		0,8–1,7 N·m			1,5–2 N·m
Bemessungsisolationsspannung		690 V

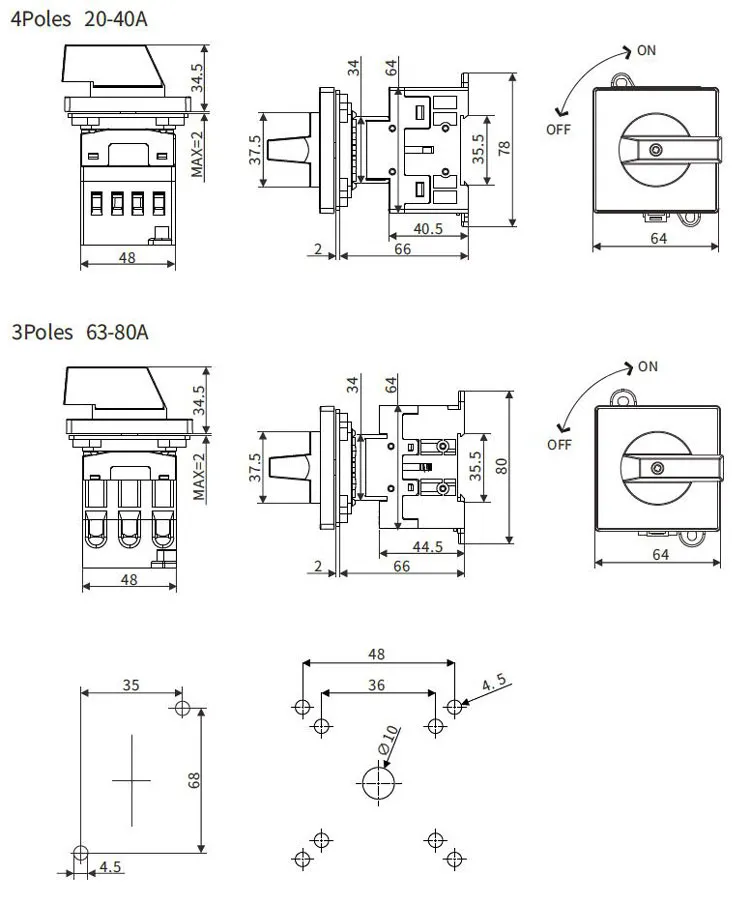

Abmessungen

Formular zur Produktauswahl

Reference No.	Specification
EKD6-PM20-2	AC lsolated Switch 2P In:20A Small Black Handle
EKD6-PM32-2	AC lsolated Switch 2P In:32A Small Black Handle
EKD6-PM40-2	AC lsolated Switch 2P In:40A Small Black Handle
EKD6-PM63-2	AC lsolated Switch 2P In:63A Small Black Handle
EKD6-PM80-2	AC lsolated Switch 2P In:80A Small Black Handle
EKD6-PM20-3	AC lsolated Switch 3P In:20A Small Black Handle
EKD6-PM32-3	AC lsolated Switch 3P In:32A Small Black Handle
EKD6-PM40-3	AC lsolated Switch 3P In:40A Small Black Handle
EKD6-PM63-3	AC lsolated Switch 3P In:63A Small Black Handle
EKD6-PM80-3	AC lsolated Switch 3P In:80A Small Black Handle
EKD6-PM20-4	AC lsolated Switch 4P In:20A Small Black Handle
EKD6-PM32-4	AC lsolated Switch 4P In:32A Small Black Handle
EKD6-PM40-4	AC lsolated Switch 4P In:40A Small Black Handle
EKD6-PM63-4	AC lsolated Switch 4P In:63A Small Black Handle
EKD6-PM80-4	AC lsolated Switch 4P In:80A Small Black Handle

Dateien herunterladen

Das Dokument ist derzeit nur auf Englisch verfügbar.

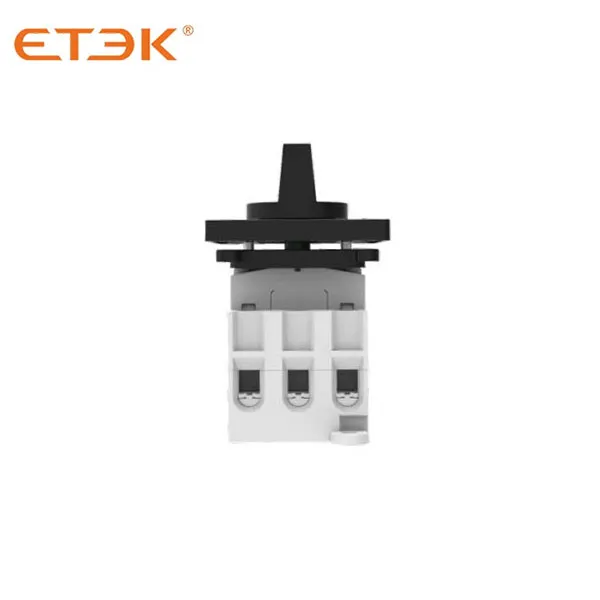

EKD6 AC-Trennschalter in Standardausführung, geeignet für die Schalttafelmontage

Der Trennschalter EKD6 findet breite Anwendung in der industriellen Steuerung von Maschinen und verschiedenen elektrischen Geräten und kann effektiv Probleme der Notabschaltung, Sicherheitsabschaltung, Maschinensteuerung, Motorsteuerung usw. lösen.
