Produktübersicht

Der Trennschalter EKD6 findet breite Anwendung in der industriellen Steuerung von Maschinen und verschiedenen elektrischen Geräten und kann effektiv Probleme der Notabschaltung, Sicherheitsabschaltung, Maschinensteuerung, Motorsteuerung usw. lösen.
• Mit Legierungskontakten, elektrischem Spezialsilber für lange Lebensdauer und hohe Zuverlässigkeit.
• Kleine Abmessungen, platzsparende Installation.
• Konstruieren Sie einen Schutzfinger, um die Operation sicher zu gestalten.

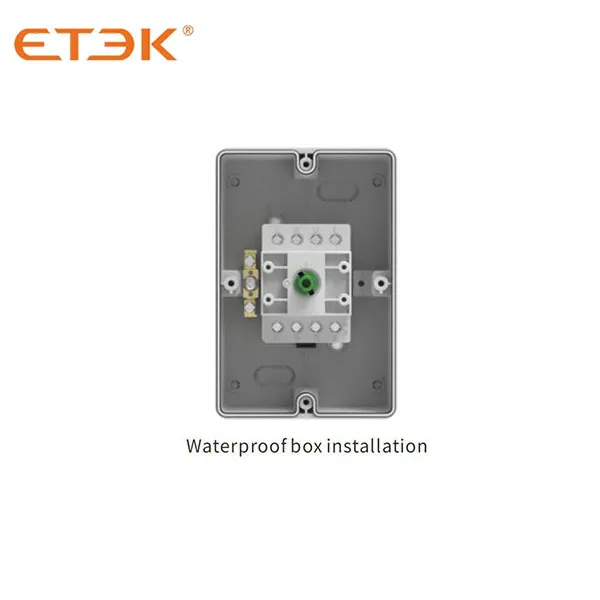

• Dank vielfältiger Installationsmöglichkeiten und einfacher Anwendung für verschiedene Zwecke (Schalttafelmontage, Schienenmontage, abgedichtete Schalterkastenausführung).
• Schutzart IP66

Technische Daten

Aktuell		20A	32A	40A	63A	80A
Typ		EKD6-EL20R-4	EKD6-EL32R-4	EKD6-EL40R-4	EKD6-EL63R-3	EKD6-EL80R-3
Bemessungsstrom		20A	32A	40A	63A	80A
Bemessungsbetriebsstrom AC-23A		16A	25A	32A	45A	45A
Bemessungsbetriebsstrom AC-3		12A	25A	30A	37A	37A
Nennleistungsregelung AC-23A	240 V	4 kW	7,5 kW	9 kW	15 kW	15 kW
Nennleistungsregelung AC-23A	440 V	7,5 kW	12,5 kW	16 kW	22 kW	22 kW
Bemessungsleistungsregelung AC-3	240 V	3 kW	5,5 kW	7,5 kW	11 kW	11 kW
Bemessungsleistungsregelung AC-3	440 V	5,5 kW	11 kW	15 kW	18,5 kW	18,5 kW
UL-CSA Motorlast	240 V	3 kW	5 kW	5 kW	10 kW	10 kW
UL-CSA Motorlast	440 V	7,5 kW	10 kW	10 kW	20 kW	20 kW
Bemessungskurzzeit-Stoßstrom		250 A	400 A	500 A	600 A	850A
Kabel anschließen		0,5-10 mm²			1-16MM2
Anzugsmoment		0,8–1,7 N·m			1,5–2 N·m
Bemessungsisolationsspannung		690 V

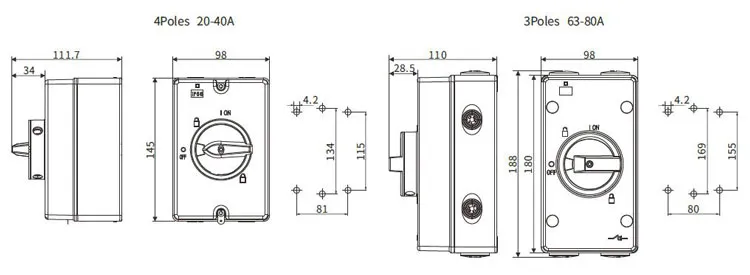

Abmessungen

Formular zur Produktauswahl

Reference No.	Specification
EKD6-EL20R-2	AC Isolated Switch with box IP65 2P In:20A Red Handle
EKD6-EL32R-2	AC Isolated Switch with box IP65 2P In:32A Red Handle
EKD6-EL40R-2	AC Isolated Switch with box IP65 2P In:40A Red Handle
EKD6-EL63R-2	AC Isolated Switch with box IP65 2P In:63A Red Handle
EKD6-EL80R-2	AC Isolated Switch with box IP65 2P In:80A Red Handle
EKD6-EL20R-3	AC Isolated Switch with box IP65 3P In:20A Red Handle
EKD6-EL32R-3	AC Isolated Switch with box IP65 3P In:32A Red Handle
EKD6-EL40R-3	AC Isolated Switch with box IP65 3P In:40A Red Handle
EKD6-EL63R-3	AC Isolated Switch with box IP65 3P In:63A Red Handle
EKD6-EL80R-3	AC Isolated Switch with box IP65 3P In:80A Red Handle
EKD6-EL20R-4	AC Isolated Switch with box IP65 4P In:20A Red Handle
EKD6-EL32R-4	AC Isolated Switch with box IP65 4P In:32A Red Handle
EKD6-EL40R-4	AC Isolated Switch with box IP65 4P In:40A Red Handle
EKD6-EL63R-4	AC Isolated Switch with box IP65 4P In:63A Red Handle
EKD6-EL80R-4	AC Isolated Switch with box IP65 4P In:80A Red Handle

Dateien herunterladen

Das Dokument ist derzeit nur auf Englisch verfügbar.

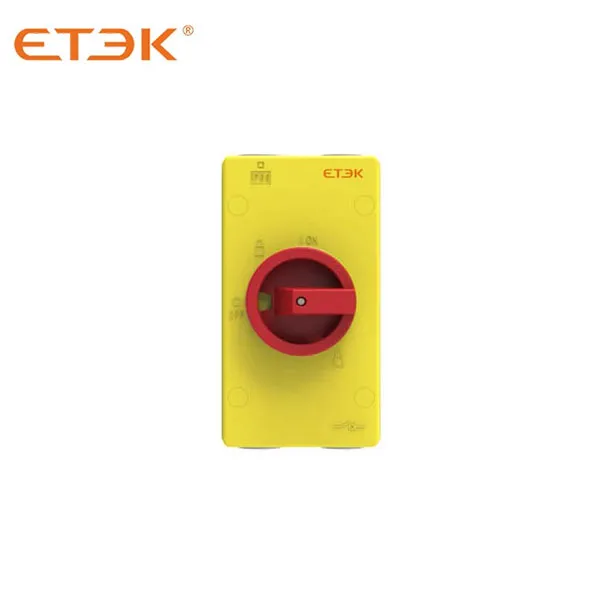

EKD6 Trennschalter in Kunststoff- oder Aluminiumgehäuse

Der Trennschalter EKD6 findet breite Anwendung in der industriellen Steuerung von Maschinen und verschiedenen elektrischen Geräten und kann effektiv Probleme der Notabschaltung, Sicherheitsabschaltung, Maschinensteuerung, Motorsteuerung usw. lösen.
