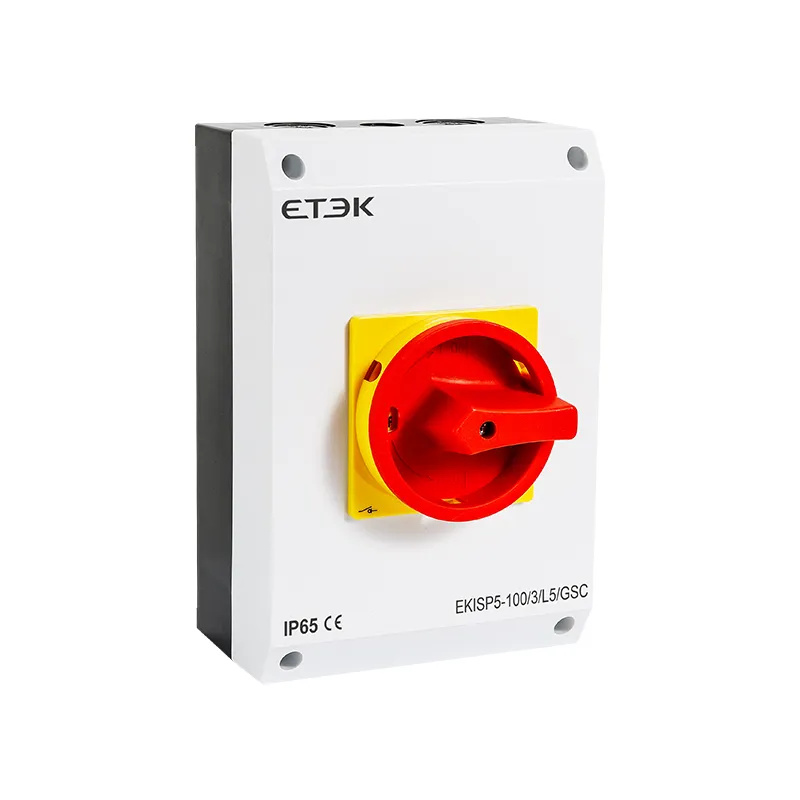

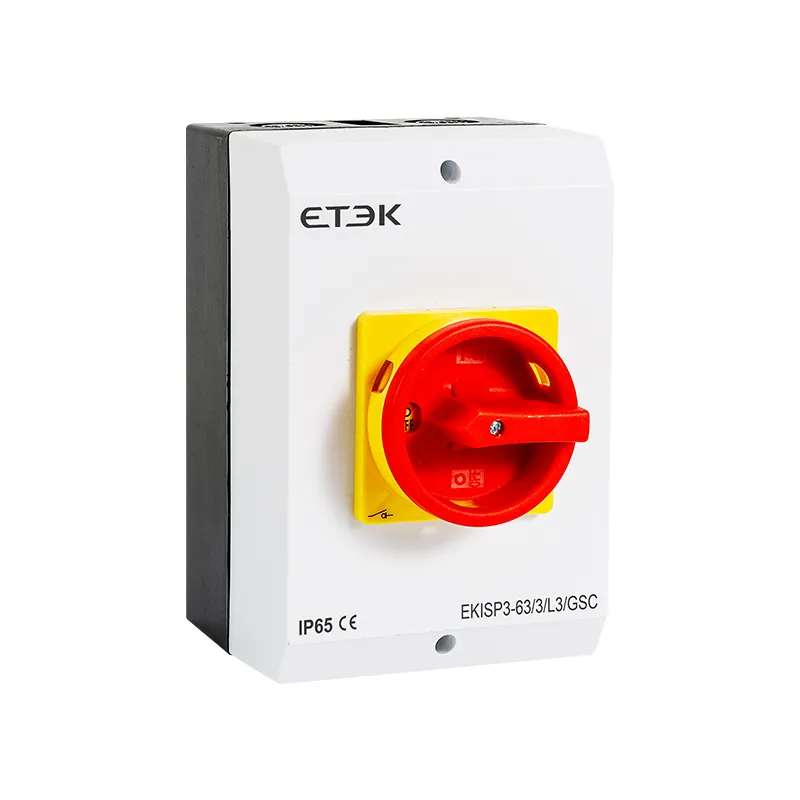

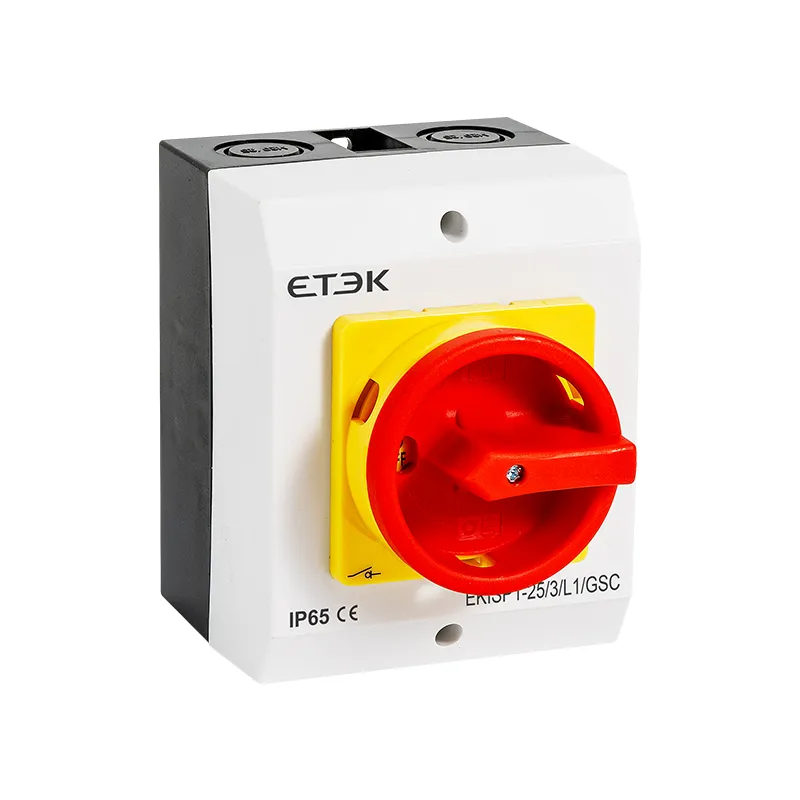

Die wetterfesten AC-Trennschalter der Serie EKISP sind für die sichere und zuverlässige Stromkreistrennung in anspruchsvollen Umgebungen konzipiert. Die Serie umfasst verschiedene Modelle, darunter EKISP0-16/20, EKISP1-25/32, EKISP3-40/63 und EKISP5-80/100, um ein breites Spektrum an Stromanforderungen abzudecken. Diese Trennschalter sind für 50-Hz-Wechselstromsysteme ausgelegt und unterstützen je nach Modell die Stromkategorien AC-21A, AC-22A und AC-23A. Dadurch eignen sie sich sowohl für intermittierenden als auch für periodischen Betrieb.
F: Wozu dient ein IEC 60947-3-Lasttrennschalter?
A: Ein Lasttrennschalter nach IEC 60947-3, wie beispielsweise die EKISP-Serie, dient zur sicheren Trennung von Wechselstromkreisen und gewährleistet, dass ein Stromkreis für sichere Betriebs-, Wartungs- oder Notabschaltvorgänge vollständig spannungsfrei ist.
F: Sind EKISP-Trennschalter für Außeninstallationen geeignet?
A: Ja, die EKISP-Serie zeichnet sich durch ein wetterfestes Design aus und eignet sich daher hervorragend für Außeninstallationen und Umgebungen, die Feuchtigkeit oder schwierigen Wetterbedingungen ausgesetzt sind.
F: Welche Nutzungskategorien unterstützen die EKISP-Switches?
A: Je nach Modell unterstützen die EKISP AC-Trennschalter AC-21A (Schalten von ohmschen Lasten), AC-22A (Schalten von gemischten ohmschen und induktiven Lasten) und AC-23A (Schalten von Motorlasten oder anderen stark induktiven Lasten).
| Modell | EKISP |
| Produkttyp | Wetterfester Wechselstrom-Trennschalter / Trennschalter |
Konformitätsstandard | IEC 60947-3 |
| Bemessungswärmestrom (Ith) | 16 A, 20 A, 25 A, 32 A, 40 A, 63 A, 80 A, 100 A |
| Bemessungsbetriebsspannung (Ue) | 240/440 V Wechselstrom |
| Nennfrequenz | 50 Hz |
| Anzahl der Pole | 3P |
| Montage | Oberfläche |
| Kabeleinführung | Kabeleinführungen mit Knockout-Funktion |
| Abschließbar | Ja |
| Farbe | Rot/Gelb/Grau |
| Material | PC/ABS |
| Betriebstemperaturbereich | -5 °C bis 40 °C |
| IP-Schutzart | IP65 |
| Tastverhältnis | 8-Stunden-Arbeit / Gelegentliche periodische Diensttätigkeit |
| Betriebsfrequenz | 30 Operationen pro Stunde |
| Standards | IEC/EN 60947-1, IEC/EN 60947-3 |
| Modell | Abmessungen | Installation | ||||||
| A | B | H | H1 | D2 | A1 | A2 | A3 | |
| EKISP0-16/20 | 100 | 80 | 65 | 35 | Ø4,5 | 92 | 60 | 60 |
| EKISP1-25/32 | 125 | 100 | 85 | 35 | Ø4,5 | 115 | 80 | 80 |
| EKISP3-40/63 | 175 | 115 | 100 | 35 | Ø4,5 | 165 | 90 | 90 |
| EKISP5-80/100 | 240 | 160 | 85 | 35 | Ø4,5 | - | 193 | 142 |
