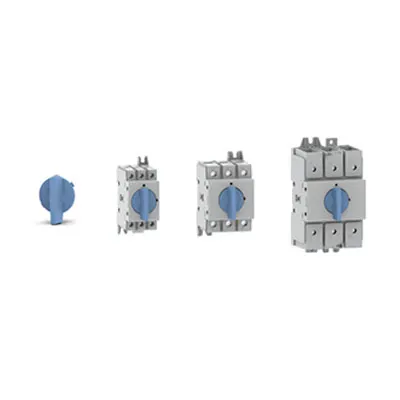

Produktübersicht

AC-Trennschalter

EKD80 -	PM	80	R ^①	-3	RY ^②
Art der Trennschalter	Installationsformular DB Rail Installation PM-Panel -Montage DC- Türschlossinstallation EL Externe Kunststoffboxen ELA Externe Aluminiumbox	Nennstrom (A) 16 16A (40er Rahmen) 20 20A (40er Rahmen) 25 25A (40er Rahmen) 32 32A (40er Rahmen) 40 40A (40er Rahmen) 63 63A (80er Rahmen) 80 80A (80er Rahmen) 80H 100A (80er Rahmen) 100 100A (125er Rahmen) 125 125A (125er Rahmen)	Schlossform Leer, ohne Schloss R Mit Schloss	Polen 2 2P 3 3P 4 4P 5 5P 6 6P 7 7P 8 8P	Händel-Option RY Drehbarer rot/gelber Griff Nur mit Schloss BW Schwarz/Weiß drehbarer Griff Optional mit/ohne Schloss BB Schwarz/schwarzer Drehgriff Nur ohne Schloss

① Nicht geeignet für EL-Außengehäuse aus Kunststoff / ELA-Außengehäuse aus Aluminium
② Nicht geeignet für DB-Schienenmontage / EL-Außengehäuse aus Kunststoff / ELA-Außengehäuse aus Aluminium

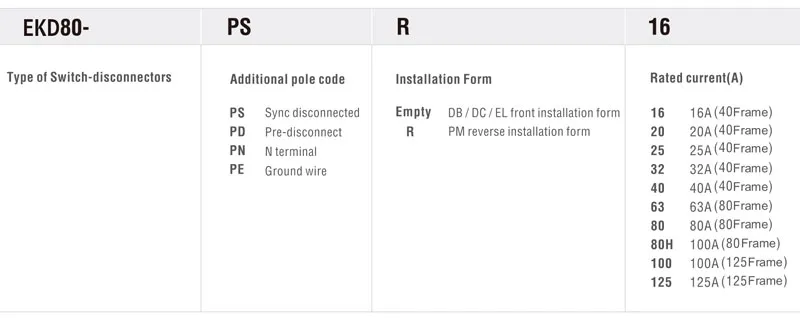

Seitlich montierbare Zusatzstangen

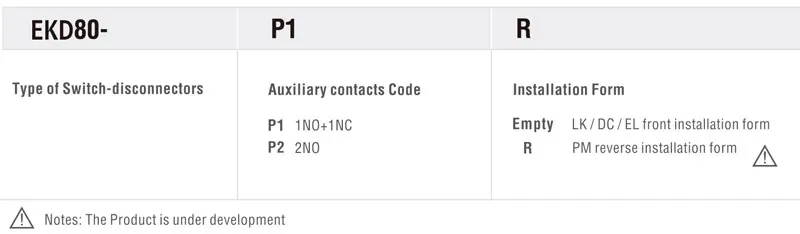

Zusätzliche Hilfskontakte

Die Montage und Demontage des vierten Pols und des Hilfskontakts erfolgen schnell und einfach ohne Werkzeug.

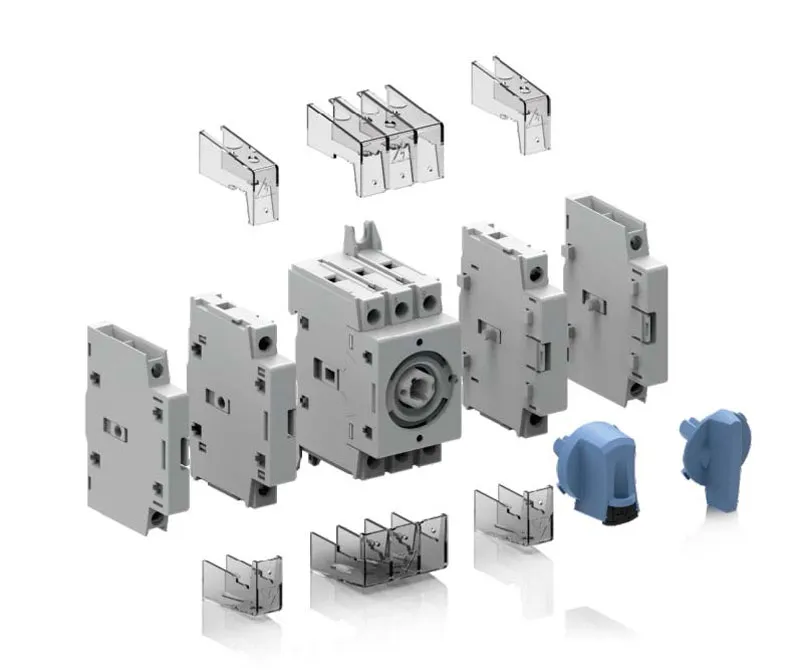

01	Zusätzliche Hilfskontakte	02	Anschlussabdeckung	03	Seitlich montierbarer Zusatzmast für vierte Stange
	Der Trennschalter verwendet die gleiche Hilfsschaltung. Kontakt, und der Hilfskontakt und der Der Hauptpol des Schalters wirkt gleichzeitig. Ein normalerweise offener Kontakt mit PR-Unterbrechungen Die Funktion kann nach Bedarf bereitgestellt werden. Der Trennschalter kann installiert werden mit bis zu vier zusätzlichen Zubehörteilen (Ungefähr 2 und 2 auf der linken Seite)		Die Klemmenabdeckung des Trennschalters hat eine einfache Ästhetisches Design, hochwertiges transparentes PC Material, flammhemmend, hohe Festigkeit keine Farbveränderung nach langfristiger Anwendung, Hochwertig, wasserdicht und einfach zu installieren.		Gleichzeitiger oder frühzeitiger Kontaktbetrieb des vierten Pols in Bezug auf die Trennschalterpole.
04	Schaltergehäuse	05	Drehgriffteile
	Der Schalter verwendet einen Kompressionskontakt. Öffnungs- und Schließtechnologie und hat die Funktion der vollständigen Trennung Anzeige. Gemäß seiner mechanischen Prinzipiell kann dieser Schalter normal funktionieren. in jeder Position, ohne Rücksicht nehmen zu müssen das Problem des Passagierverlusts.		Die Klemmenabdeckung des Trennschalters hat eine einfache Ästhetisches Design, hochwertiges transparentes PC Material, flammhemmend, hohe Festigkeit keine Farbveränderung nach langfristiger Anwendung, Hochwertig, wasserdicht und einfach zu installieren.

Technische Daten

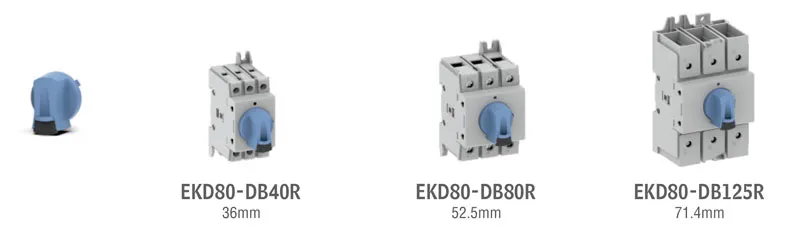

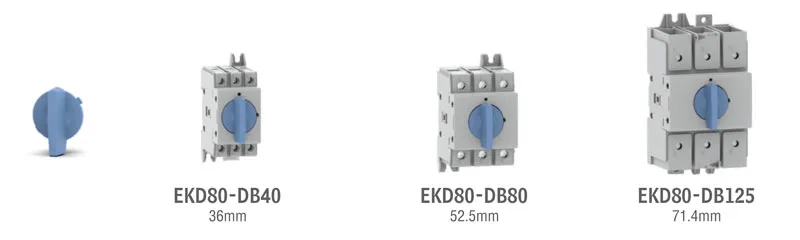

Schienenmontagemethode

Typ

3P

EKD80- DB16R -3

EKD80- DB20R -3

EKD80- DB25R -3

EKD80- DB32R -3

EKD80- DB40R -3

EKD80- DB63R -3

EKD80- DB80R -3

EKD80- DB80HR -3

EKD80- DB100R -3

EKD80- DB125R -3

4P

EKD80- DB16R -4

EKD80- DB20R -4

EKD80- DB25R -4

EKD80- DB32R -4

EKD80- DB40R -4

EKD80- DB63R -4

EKD80- DB80R -4

EKD80- DB80HR -4

EKD80- DB100R -4

EKD80- DB125R -4

Aktuell

Vereinbarter Heizstrom

(≤40°C)

16A

20A

25A

32A

40A

63A

80A

100 A

125 A

IEC-zertifizierter Betrieb

aktuelles Le

AC-21 A/B (≤690V)

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

LE-zertifiziert
betriebsbereit
aktuelles Le
AC-22A/B

415 V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500 V

690 V

32A/40A

40A/63A

63A/80A

80 A/100 A

100 A/125 A

IEC-zertifiziert
betriebsbereit
aktuelles Le
AC-23A/B

415 V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500 V

25A/25A

63A/63A

80 A/100 A

100 A/125 A

690 V

40A/40A

63A/63A

LE-zertifiziert
betriebsbereit
aktuelles Le
DC-21B

110 V DC

16A①

20A①

25A①

32A①

40A①

63A①

80A①

100A①

125A①

250 V DC

16A②

20A②

25A②

32A②

40A②

63A②

80A②

100A②

125A②

400 V DC

16A③

20A③

25A③

40A③

63A③

LE-zertifiziert
betriebsbereit
Strom (3-phasig)
AC-23A/B

415 V

7,5 kW

9 kW

11 kW

15 kW

18,5 kW

30 kW

37 kW

45 kW

55 kW

500 V

690 V

11 kW

15 kW

Kurzschlussfestigkeit der Sicherung (erwarteter kA-Effektivwert)

Sicherungsklasse

415 V

16A

20A

25A

32A

40A

63A

80A

100 A

125 A

Bedingt bewertet

Kurzschlussstrom

415 V

50 kA

25 kA

Kurzschlussfestigkeit des Schutzschalters, jeder Schutzschalter, der innerhalb von 0,3 Sekunden auslösen kann

Kurzzeitbeschäftigung

Strom aushalten

0,3S

2,5kA

3 kA

5kA

Kurzschlussverhalten (ungeschützt)

Kurzzeitbeschäftigung

Strom aushalten

1S

1,26 kA

1,5kA

2,75 kA

Bemessungskurzschlussstrom

Produktionskapazität

1,8 kA

2,1 kA

3,9 kA

Kreuzungsbereich der Terminals

1,5~16mm2

2,5–35 mm²

10~70mm2

Bemessungsisolationsspannung Ui

800 V

Nennimpulsfestigkeit

Spannung Uimp

8 kV

Mechanische Ausdauer

100000

Umgebungstemperatur

Betriebstemperatur -25...+55℃ Lagertemperatur -40...+70°C

① Jeder Pol wird sowohl als Plus- als auch als Minuspol verwendet.
② Drei Pole werden in Reihe mit positiven und negativen Polen verwendet, wobei zwei Pole in Reihe geschaltet sind und der dritte negativ ist.
③Vier Pole werden in Reihe mit positiven und negativen Polen verwendet.

Schienenmontagemethode

Typ

3P

EKD80 -DB16 -3

EKD80 -DB20 -3

EKD80 -DB25 -3

EKD80 -DB32 -3

EKD80 -DB40 -3

EKD80 -DB63 -3

EKD80 -DB80 -3

EKD80 -DB80H -3

EKD80 -DB100 -3

EKD80 -DB125 -3

4P

EKD80 -DB16 -4

EKD80 -DB20 -4

EKD80 -DB25 -4

EKD80 -DB32 -4

EKD80 -DB40 -4

EKD80 -DB63 -4

EKD80 -DB80 -4

EKD80 -DB80H -4

EKD80 -DB100 -4

EKD80 -DB125 -4

Aktuell

Vereinbarter Heizstrom

(≤40°C)

16A

20A

25A

32A

40A

63A

80A

100 A

125 A

IEC-zertifizierter Betrieb

aktuelles Le

AC-21 A/B (≤690V)

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

LE-zertifiziert
betriebsbereit
aktuelles Le
AC-22A/B

415 V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500 V

690 V

32A/40A

40A/63A

63A/80A

80 A/100 A

100 A/125 A

IEC-zertifiziert
betriebsbereit
aktuelles Le
AC-23A/B

415 V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500 V

25A/25A

63A/63A

80 A/100 A

100 A/125 A

690 V

40A/40A

63A/63A

LE-zertifiziert
betriebsbereit
aktuelles Le
DC-21B

110 V DC

16A①

20A①

25A①

32A①

40A①

63A①

80A①

100A①

125A①

250 V DC

16A②

20A②

25A②

32A②

40A②

63A②

80A②

100A②

125A②

400 V DC

16A③

20A③

25A③

40A③

63A③

LE-zertifiziert
betriebsbereit
Strom (3-phasig)
AC-23A/B

415 V

7,5 kW

9 kW

11 kW

15 kW

18,5 kW

30 kW

37 kW

45 kW

55 kW

500 V

690 V

11 kW

15 kW

Kurzschlussfestigkeit der Sicherung (erwarteter kA-Effektivwert)

Sicherungsklasse

415 V

16A

20A

25A

32A

40A

63A

80A

100 A

125 A

Bedingt bewertet

Kurzschlussstrom

415 V

50 kA

25 kA

Kurzschlussfestigkeit des Schutzschalters, jeder Schutzschalter, der innerhalb von 0,3 Sekunden auslösen kann

Kurzzeitbeschäftigung

Strom aushalten

0,3S

2,5kA

3 kA

5kA

Kurzschlussverhalten (ungeschützt)

Kurzzeitbeschäftigung

Strom aushalten

1S

1,26 kA

1,5 kA

2,75 kA

Bemessungskurzschlussstrom

Produktionskapazität

1,8 kA

2,1 kA

3,9 kA

Kreuzungsbereich der Terminals

1,5~16mm2

2,5–35 mm²

10~70mm2

Bemessungsisolationsspannung Ui

800 V

Nennimpulsfestigkeit

Spannung Uimp

8 kV

Mechanische Ausdauer

100000

Umgebungstemperatur

Betriebstemperatur -25...+55℃ Lagertemperatur -40...+70°C

① Jeder Pol wird sowohl als Plus- als auch als Minuspol verwendet.
② Drei Pole werden in Reihe mit positiven und negativen Polen verwendet, wobei zwei Pole in Reihe geschaltet sind und der dritte negativ ist.
③Vier Pole werden in Reihe mit positiven und negativen Polen verwendet.
