Fehlerstromsensoren für Ladegeräte für Elektrofahrzeuge

Erweiterter Leckageschutz für moderne EVSEs
Die EKCA-Serie wurde speziell für Ladeinfrastruktur für Elektrofahrzeuge (EVSE) entwickelt. Die Sensoren arbeiten mit einer Standard-5-V-Gleichstromversorgung und bieten eine zuverlässige und kompakte Fehlerstromüberwachung für Wallboxen, tragbare Ladegeräte und öffentliche AC-Ladestationen.

Um unterschiedlichen Sicherheitsstandards und Systemarchitekturen gerecht zu werden, ist die Serie in zwei Kernversionen unterteilt:

• MD-Version (nur DC-Erkennung):
  Bietet präzise DC-Fehlerstromerkennung (6 mA) . Ideal für Ladegeräte von Elektrofahrzeugen, die bereits über einen separaten, in das System integrierten AC-Schutz vom Typ A verfügen.

• PD-Version (Umfassende AC+DC-Erkennung):
  Bietet eine kombinierte Fehlerstromerkennung (DC 6 mA + AC 30 mA) . Ideal für moderne Ladegeräte, die einen robusten, umfassenden Leckstromschutz entsprechend den Eigenschaften des Typs B erfordern.

Kernvorteile

• flexibler Leistungsbereich
  Unterstützt einphasige 3,6-kW- und dreiphasige 11/22-kW-Ladegeräte für Elektrofahrzeuge mit Überstromfähigkeit bis zu 80 A.

• Vielseitige Installation
  Erhältlich in verschiedenen Ausführungen, darunter Leiterplattenmontage (Durchgangsloch-/Kupferbrückenmontage), Kabelmontage und Gehäusemontage.

• Geringer Stromverbrauch
  Funktioniert effizient mit einer standardmäßigen 5VDC (±3%) Einzelstromversorgung, was die Entwicklung der Stromversorgung für Leiterplatten vereinfacht.

• Auf Konformität ausgelegt
  Entwickelt, um Herstellern von Ladegeräten für Elektrofahrzeuge zu helfen, strenge elektrische Sicherheitsanforderungen effizient zu erfüllen.

Typische Anwendungen

• Wandladegeräte für den Wohnbereich

• Kommerzielle AC-Ladestationen

• Tragbare Ladegeräte für Elektrofahrzeuge

• Ladegeräte im Modus 2

• EVSE-Steuerungssysteme

• Leistungsumwandlungssysteme

• Anwendungen zur Erdschlusserkennung

Technische Daten

Formular zur Produktauswahl

Review our comprehensive model matrix below to find the exact mounting style, detection threshold, and power rating for your EV charger design.


Model	Image	Mounting Type	Detection Threshold	Operating Voltage	Overcurrent Capability	Supported Charging Power

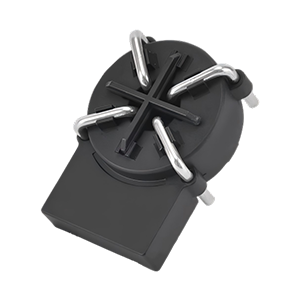

EKCA-01-MD		PCB-mounting (Copper jumper)	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-01-PD		PCB-mounting (Copper jumper)	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

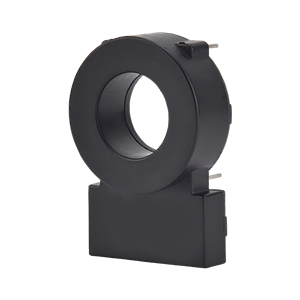

EKCA-03-MD		PCB-mounting (Horizontal Through hole)	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-03-PD		PCB-mounting (Horizontal Through hole)	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

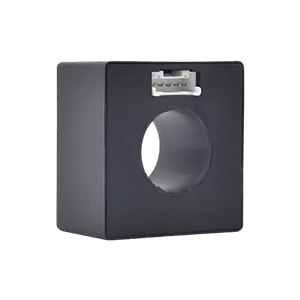

EKCA-06-MD		Cable-mounting / PCB-mounting	DC 6mA	5VDC ±3%	32/80A	Three-phase 11/22kW
EKCA-06-PD		Cable-mounting / PCB-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/80A	Three-phase 11/22kW

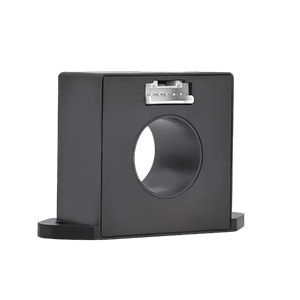

EKCA-07-MD		Cable / PCB / Enclosure-mounting	DC 6mA	5VDC ±3%	32/80A	Three-phase 11/22kW
EKCA-07-PD		Cable / PCB / Enclosure-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/80A	Three-phase 11/22kW

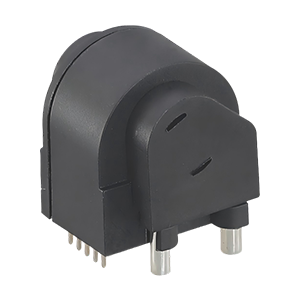

EKCA-08-MD		PCB-mounting	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-08-PD		PCB-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

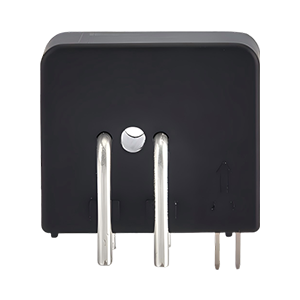

EKCA-09-MD		PCB-mounting (Horizontal Through hole)	DC 6mA	5VDC ±3%	16A	Single-phase 3.6kW
EKCA-09-PD		PCB-mounting (Horizontal Through hole)	DC 6mA / AC 30mA	5VDC ±3%	16A	Single-phase 3.6kW

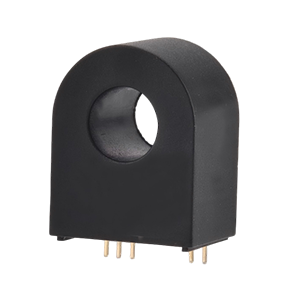

EKCA-10-MD		PCB-mounting (Horizontal Through hole)	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-10-PD		PCB-mounting (Horizontal Through hole)	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

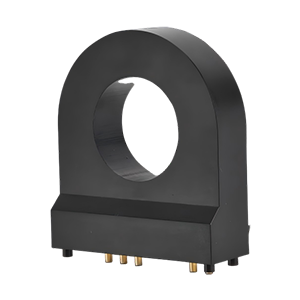

EKCA-16-MD		PCB-mounting (Horizontal Through hole)	DC 6mA	5VDC ±3%	32/80A	Three-phase 11/22kW
EKCA-16-PD		PCB-mounting (Horizontal Through hole)	DC 6mA / AC 30mA	5VDC ±3%	32/80A	Three-phase 11/22kW

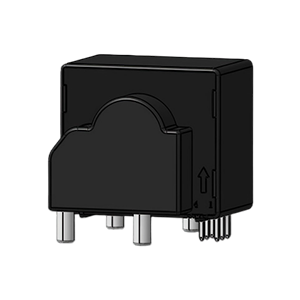

EKCA-18-MD		PCB-mounting	DC 6mA	5VDC ±3%	32/40A	Three-phase 11/22kW
EKCA-18-PD		PCB-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/40A	Three-phase 11/22kW

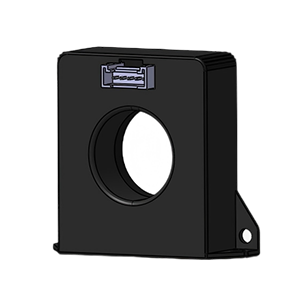

EKCA-20-MD		Cable / PCB / Enclosure-mounting	DC 6mA	5VDC ±3%	32/80A	Three-phase 11/22kW
EKCA-20-PD		Cable / PCB / Enclosure-mounting	DC 6mA / AC 30mA	5VDC ±3%	32/80A	Three-phase 11/22kW

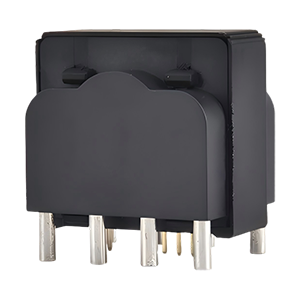

EKCA-25-MD		PCB-mounting	DC 6mA	5VDC ±3%	32A	Three-phase 11/22kW
EKCA-25-PD		PCB-mounting	DC 6mA / AC 30mA	5VDC ±3%	32A	Three-phase 11/22kW
