● Eingangskanäle: 8, 12, 16, 20, 24 Saiten
● Betriebsspannung: DC 50 V ~ 1500 V
● Nennstrom: 0~20A
● Leistungsaufnahme: <5 W
● Temperaturmessbereich: -40℃~+80℃
● Kommunikationsschnittstelle: RS485/ModBus-RTU-Protokoll
● Betriebstemperatur: -30℃~+70℃

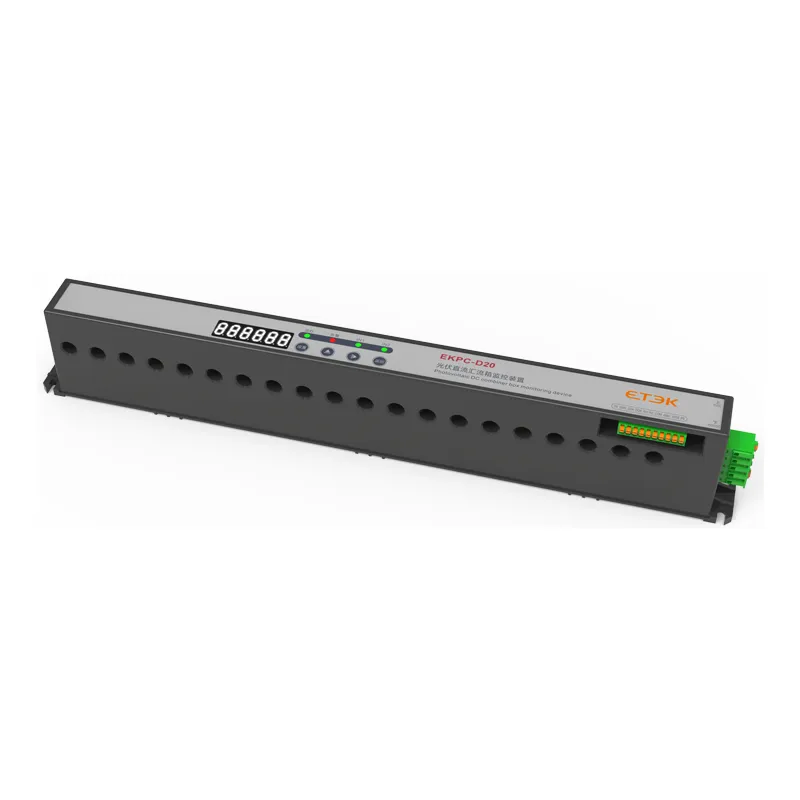

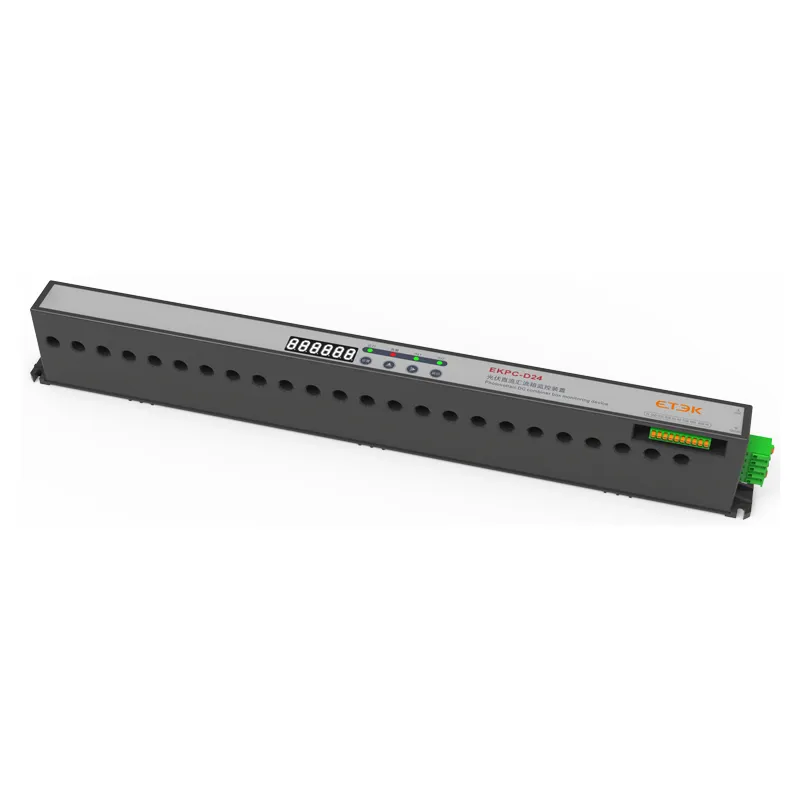

Das EKPC-D Solar-PV-String-Überwachungsgerät überwacht Strom und Spannung auf String-Ebene innerhalb eines Kombinationskastens. Es ist mit PV-String-Spannungen bis zu 1500 V DC kompatibel. Das Gerät kann 8, 12, 16, 20 und 24 Strings überwachen und bis zu 20 A pro String messen.
Das EKPC-D Solar-PV-String-Pegelüberwachungsgerät kann direkt vom Solargenerator mit Strom versorgt werden und liefert zuverlässige Informationen und Daten. Es verfügt über eine RS485-Schnittstelle und unterstützt das MODBUS-Protokoll.
| Modell | EKPC-D8 | EKPC-D12 | EKPC-D16 | EKPC-D20 | EKPC-D24 |
| Eingang | |||||
| Eingangskanäle | 8 | 12 | 16 | 20 | 24 |
| Gleichbetriebsspannung | DC 50 V bis DC 1500 V | ||||
| PV-String-Stromeingang | 0~20 A | ||||
| Stromverbrauch | <5 W | ||||
| Genauigkeit | 1% | ||||
| Ansprechzeit | 1S | ||||
| Temperaturmessbereich | -40℃~+80℃ | ||||
| Temperaturkoeffizient | 250 ppm/℃ | ||||

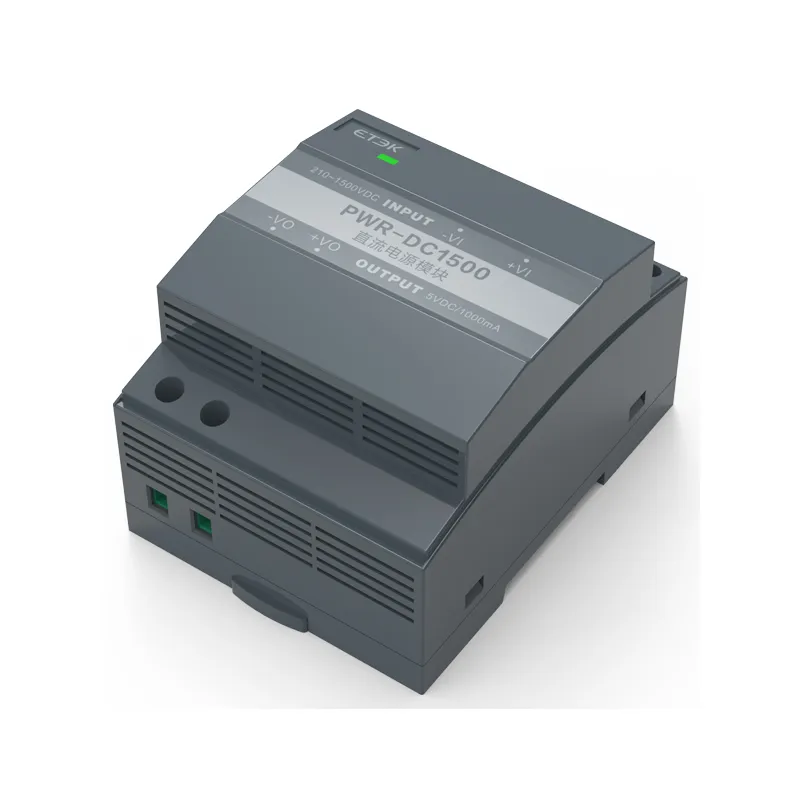

| Hilfsstromeingangsspannung | DC5V±5% | ||||
| Industriefrequenz-Stehspannung | 2,5 kV | ||||
| Schnittstelle | |||||
| Kommunikationsschnittstelle | RS485/ModBus-RTU-Protokoll | ||||
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps | ||||
| Kommunikationsmedium | 1,5 mm² Schirmgitter, verdrilltes Adernpaar, Kommunikationsdistanz 1000 Meter, max. 128 Knoten pro Schleife | ||||
| Betriebsumgebung | |||||
| Betriebstemperatur | -30℃~+70℃ | ||||
| Lagertemperatur | -40℃~+80℃ | ||||
| Relative Luftfeuchtigkeit | 0 % bis 95 % | ||||
| Höhe | ≤3000 m | ||||
| Isolationswiderstand | ≥100 MΩ | ||||
| Schutzgrad | IP30 | ||||
| Abmessungen (T*B*H) | 210×30×67,3 | 274×30×67,3 | 346×30×67,3 | 418×30×67,3 | 490×30×67,3 |
