● Norm: IEC60947-2
● Auslöseart: Thermomagnetisch
● Nennstrom: 6~63A
● Nennspannung: 1P (250 VDC), 2P (500 VDC), 4P (1000 VDC)
● Polzahl: 1P, 2P, 4P
● Bemessungskurzschlussausschaltvermögen: 6 kA
●Magnetische Trenncharakteristik: (8-12) x In
● Umgebungslufttemperatur: -5...+40 ºC
● Anschluss: Gemäß dem Schaltplan
● Zertifikate: CE, CB

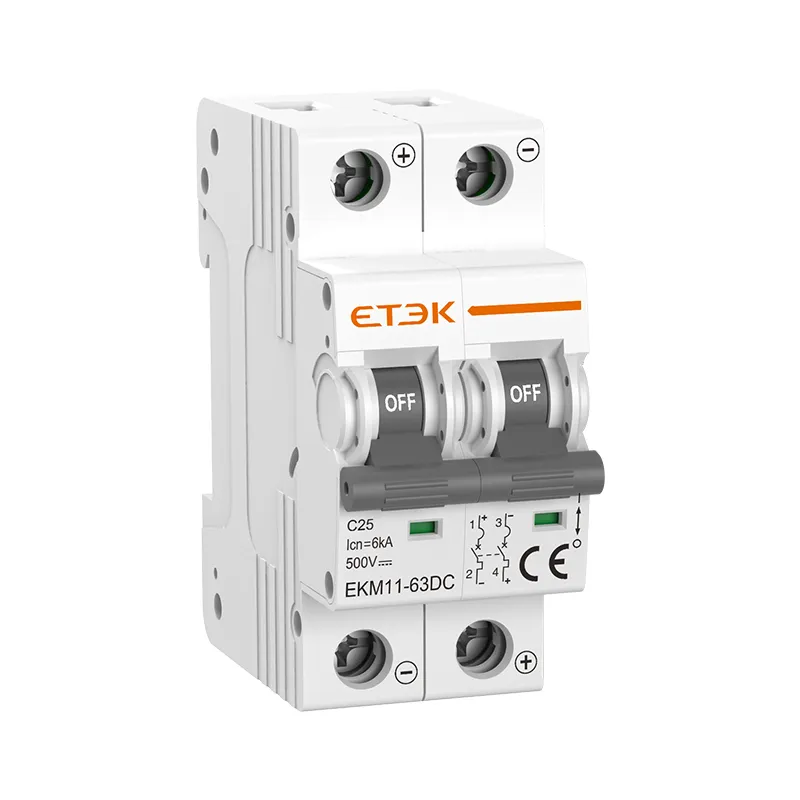

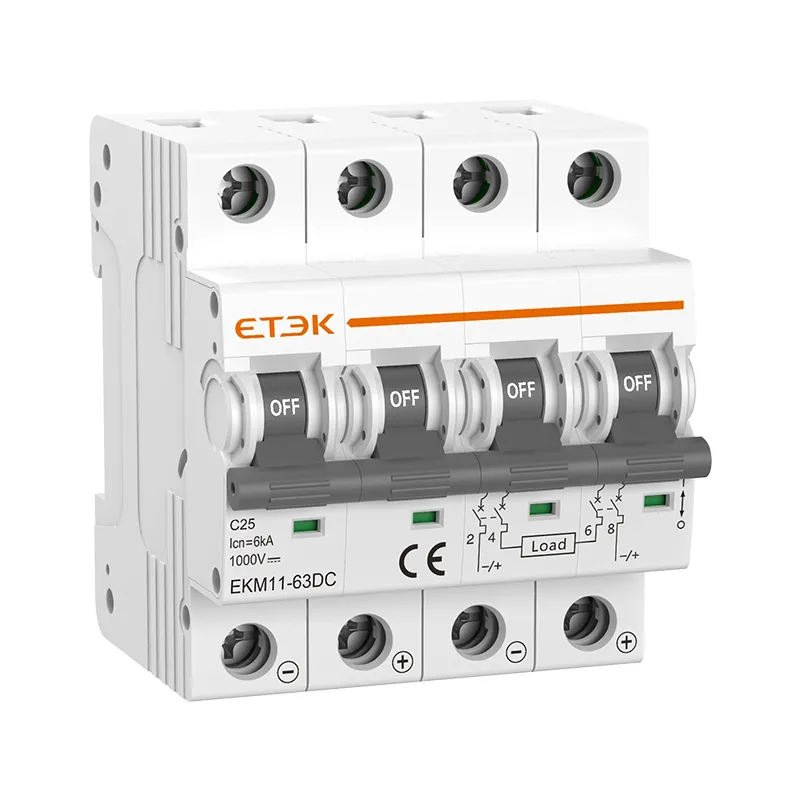

Die Leistungsschalter der Serie EKM11-63DC, speziell für Photovoltaikanlagen, sind für eine Nennbetriebsspannung von bis zu 1000 V DC ausgelegt. Das spezielle Lichtbogenlösch- und Strombegrenzungssystem unterbricht Fehlerströme im DC-Verteilungssystem schnell. So werden Schäden am Photovoltaikmodul, einer wichtigen Komponente von Solaranlagen, durch hohe DC-Rückströme und Wechselstrom-Rückkopplungsströme infolge eines Wechselrichterausfalls vermieden und ein zuverlässiger Betrieb der Photovoltaikanlage gewährleistet.
| Standard | IEC/EN60947-2 |
| Schutz | Überstrom und Kurzschluss |
| Reiseart | thermomagnetisch |
| Anzahl der Masten | 1P, 2P, 4P |
| Bemessungsströme (in) | 6,10,16,20,25,32,40,50,63A |
| Bemessungsspannung (Ue) | 1P (250 VDC), 2P (500 VDC), 4P (1000 VDC) |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Nennbremskraft | 6.000 A |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4 kV |
| Dielektrische Prüfspannung bei der Ind. Frequenz für 1 Minute | 3 kV |
| Thermische Freisetzungseigenschaften | (1,05-1,30) x Zoll |
| Magnetische Trenneigenschaften | (8-12) x Zoll |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktpositionsanzeiger | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur | -5 °C bis +40 °C, max. 95 % relative Luftfeuchtigkeit |
| Anschlussart | Kabel-/Stift-Stromschiene/Gabel-Stromschiene |
| Maximale Anschlussgröße für Kabel | 25 mm 2 |
| Maximales Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |

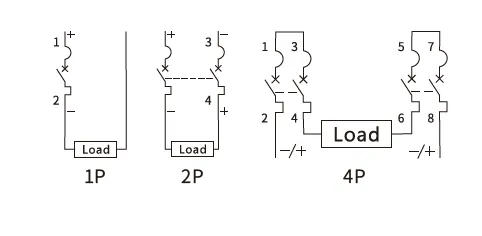

| Verbindung | Laut Schaltplan |
