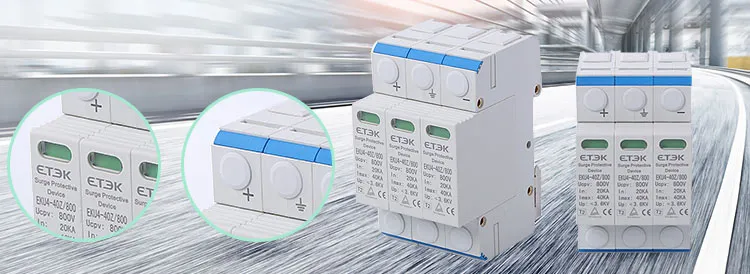

EKU4-40Z DC SPD für PV-Anlage

EKU5-T2-40 PV SPD ist ein DC-Überspannungsschutz, der speziell für Photovoltaik-Stromversorgungssysteme entwickelt wurde. Die maximale Dauerbetriebsspannung erreicht DC1500 V. Diese Einheiten müssen parallel in den zu schützenden DC-Netzwerken installiert werden und bieten Schutz für gemeinsame und unterschiedliche Modi. Die Installationsposition wird an beiden Enden der DC-Stromversorgungsleitung (Solarpanelseite und Wechselrichter-/Konverterseite) empfohlen, insbesondere wenn die Leitung extern und lang ist.

Produktübersicht

Die Aufgabe von Blitz- und Überspannungsschutzsystemen besteht darin, Geräte, Funktionstrennungen und überspannungsempfindliche Verbraucher von Energieverteilungssystemen vor allen Blitz- und Überspannungsschäden zu schützen. Das gesamte Gebäude; zur Beseitigung solcher Störungen reicht das Außenblitzschutzsystem in der Regel nicht aus. Bei den meisten Typen kann das defekte Schutzgerät durch Austausch des beschädigten Einsatzes wieder funktionsfähig gemacht werden; diese Varianten sind zusätzlich mit optischer Betriebsmeldung und Hilfsstatuskontakt ausgestattet.

Technische Parameter

Technische Daten

Modell und Spezifikation		EKU4-40Z/500	EKU4-40Z/800	EKU4-40Z/1000
Nennspannung (VDC)		500 V	800 V	1.000 V
Dauerbetriebsspannung (VDC)		550 V	850 V	1.100 V
Schutzniveau für Spannung bis		2.5	3	3.6
Nennentladestrom In (8/20μs)		20 KA
Maximaler Entladestrom Imax (8/20μs)		40 KA
Reaktionszeit		＜25 ns
Breite/Pol		18 mm
Schalenmaterial		PBT
Umgebungstemperatur		-40℃-80℃
Sicherung oder Schutzschalter passend		25A
Klemmenspezifikation	Linie	2,5 bis 35 mm²
	PE	2,5 bis 35 mm²
	Signal	1,5 mm²
Anzahl der Pole		V+/PE/V-
Schutzgrad		IP20
Montage		DIN-Schiene 35mm
Netzwerksystem		PV
Signalanschluss		Verfügbar

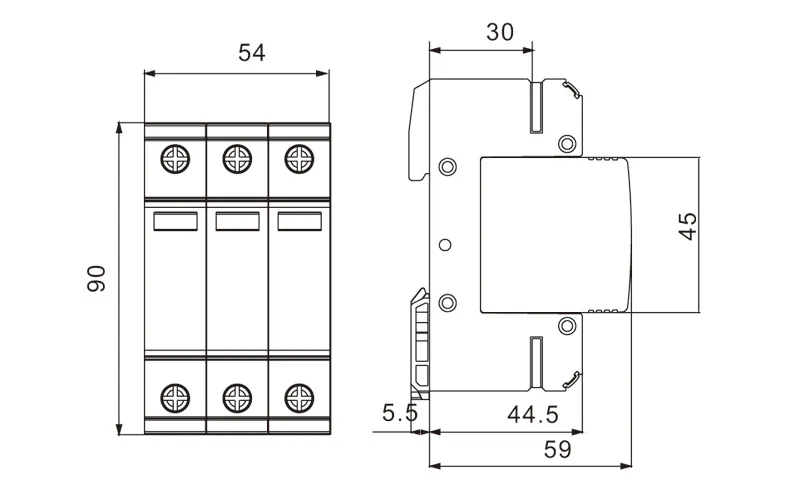

Maße

Produktauswahlformular

Referenznummer.	Spezifikation
EKU4-40Z-3-500	SPD-Typ DC Imax:40KA 3P 500VDC
EKU4-40Z-3-800	SPD-Typ DC Imax:40KA 3P 800VDC
EKU4-40Z-3-1000	SPD-Typ DC Imax:40KA 3P 1000VDC
EKU4-40Z-2-500	SPD-Typ DC Imax:40KA 2P 500VDC
EKU4-40Z-2-800	SPD-Typ DC Imax:40KA 2P 800VDC
EKU4-40Z-2-1000	SPD-Typ DC Imax:40KA 2P 1000VDC
EKU4-20Z-3-500	SPD-Typ DC Imax:20KA 3P 500VDC
EKU4-20Z-3-800	SPD-Typ DC Imax:20KA 3P 800VDC
EKU4-20Z-3-1000	SPD-Typ DC Imax:20KA 3P 1000VDC
EKU4-20Z-2-500	SPD-Typ DC Imax:20KA 2P 500VDC
EKU4-20Z-2-800	SPD-Typ DC Imax:20KA 2P 800VDC
EKU4-20Z-2-1000	SPD-Typ DC Imax:20KA 2P 1000VDC
