Ein DC-Trennschalter ist eine elektrische Sicherheitsvorrichtung, die sich manuell von den Modulen in einer Solar-PV-Anlage trennt. In PV-Anwendungen werden DC-Trennschalter verwendet, um die Solarmodule zu Wartungs-, Installations- oder Reparaturzwecken manuell zu trennen.
In den meisten Solar-PV-Anlagen sind zwei DC-Trennschalter an einen einzigen String angeschlossen. Normalerweise wird ein Schalter in der Nähe des PV-Arrays und der andere in der Nähe des DC-Endes des Wechselrichters platziert. Dadurch soll sichergestellt werden, dass eine Trennung auf Boden- und Dachebene erreicht werden kann. DC-Isolatoren können in polarisierten oder nicht-polarisierten Konfigurationen geliefert werden. Polarisierte DC-Trennschalter gibt es in zwei-, drei- und vierpoligen Konfigurationen.

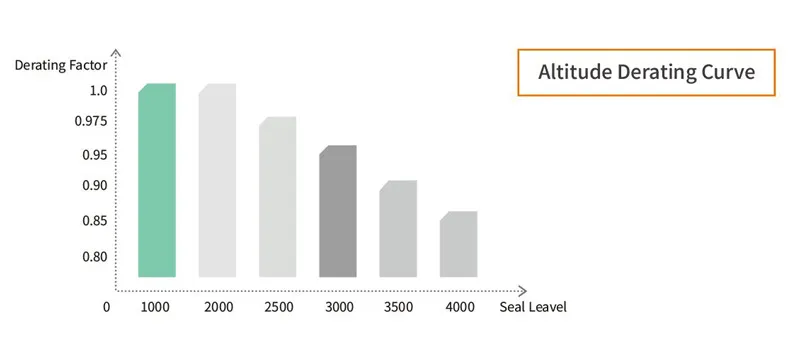

Gebrauchskategorie DC-PV1/DC-PV2 | Serie | Anzahl Saiten | Artikelnummer | Kontaktkonfiguration | |||||||
500 V | 600V | 700V | 800V | 900 V | 1000 V | 1200 V | 1500 V | ||||
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 1 | EKD6-PM32-2 | |
58 | 58 | 58 | 45 | 23 | 16 | 13 | 7 | 4 | 1 | EKD6-PM32-2H | |
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 2 | EKD6-PM32-4 | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-PM32-4S | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-PM32-4B | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-PM32-4T |
Hauptparameter | PM32 | |
Bemessungsisolationsspannung Ui | 1500 V | |
Thermischer Bemessungsstrom Ithe | 32A | |
Bemessungsstoßspannungsfestigkeit Uimp | 8000 V | |
Bemessungskurzschlusseinschaltvermögen Icm | 2H | 1700A |
2,4 | 1000A | |
2H | 1700A | |
Bedingter Bemessungskurzschlussstrom Icc | 5000A | |
max. Sicherungsgröße gL (gG) | 80A | |
Maximale Kabelquerschnitte (inkl. Jumper) | ||
Massiv oder Standard | mm2 | 4-16 |
Flexibel | 4-10 | |
Flexibel (+ mehradriges Kabelende) | 4-10 | |
Drehmoment | ||
Anzugsmoment Klemmschrauben M4. | Nm | 1.2-1.8 |
Anzugsmoment Plattenbefestigungsschrauben ST4.2 (Edelstahl 304) | 0,8-0,9 | |
Anziehen der Drehmomentknopfschrauben M3 | 0,5-0,7 | |
Drehmoment ein- oder ausschalten | 0,9-1,3 | |
Allgemeine Parameter | ||

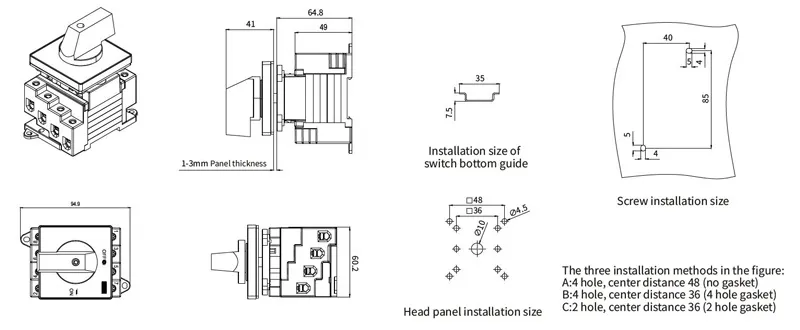

Art der Montage | Einlochmontage | |
Art des Knopfes | C | |
Knopfpositionen | AUS um 12 Uhr, EIN um 3 Uhr | |
Mechanische Lebensdauer | 10000 | |
Anzahl der DC-Pole | 2 oder 4 | |
Betriebs-Temperatur | -40℃ bis +70℃ | |
Lagertemperatur | -40℃ bis +85℃ | |
Verschmutzungsgrad | 2 | |
Überspannungskategorie | III | |
IP-Schutzart von Welle und Befestigungsmutter | IP66 |
Referenznummer. | Spezifikation |
EKD6-PM32-2 | DC-Trenner 2P 32A 2Serie /1 Saiten Verbindung von oben nach unten Silber PL64 |
EKD6-PM32-2H | DC-Trenner 4P 32A 4er Reihe /1 Saiten Verbindung von oben nach unten Silberfarbe PL64 |
EKD6-PM32-4 | DC-Trenner 4P 32A 4er Reihe /2 Saiten Silber Farbe PL64 |
EKD6-PM32-4S | DC-Trenner 4P 32A 4er Reihe /1(3+1) Saite Verbindung von oben nach unten Silberfarbe PL64 |
EKD6-PM32-4B | DC-Trenner 4P 32A 4er Reihe /1(2+2) Saite Unterer Anschluss Silberfarbe PL64 |
EKD6-PM32-4T | DC-Trenner 4P 32A 4er Reihe /1(2+2) Saite Top Connection Silberfarbe PL64 |
