Die Schraubbefestigung beeinträchtigt die Dichtleistung nicht;
Mehrere Gleitringdichtungen rund um die Welle garantieren die Zuverlässigkeit eines wasserdichten und feuchtigkeitsbeständigen Designs;
Drehschraube aus Edelstahl rostet nicht und feuchtet nicht;
Standard-Kabelschnittstelle mit Dichtungsringen erhältlich;

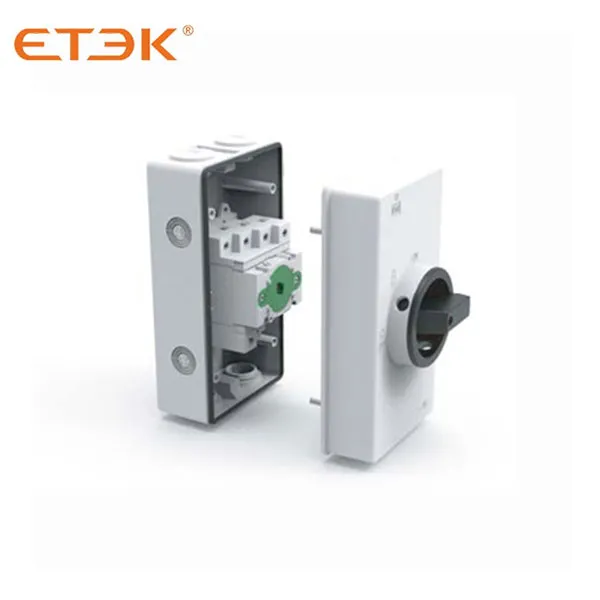

Interne Dichtungen in der oberen und unteren Abdeckung, kombiniert mit 2 Schrauben, garantieren einen IP66-Schutzgrad;
SAFE-LOCK mit drei Drehpositionen zur Reduzierung des Manipulationsrisikos.
Der Isolator ist mit verschiedenen Kabeln kompatibel: M25, M20, M16 und M12 sowie mit optionalen wasserdichten Kabelmuffen und MC4-Muffen.
Kompakte Bauweise, wahlweise mit 2 oder 4 DC-Polen;
Enthält einen benutzerunabhängigen Schaltvorgang, Federmechanismus, um einen sehr schnellen Unterbrechungs-/Schließvorgang zu gewährleisten und sicherzustellen, dass die Trennung der Lastkreise und die Unterdrückung des Lichtbogens normalerweise innerhalb von 5 ms erfolgt.
Selbstreinigender Kontaktmechanismus, der Leistungsverlust und Abrieb reduziert, die Leitungsleistung verbessert, den Widerstand und den Energieverlust des Schalters reduziert und den Ein-Aus-Lebenszyklus verlängert.
Doppelter Lichtbogenlöschmechanismus, Magnet- und Lichtbogenschächte, schränken die Lichtbogeneffizienz ein, insbesondere DC-Lichtbögen.

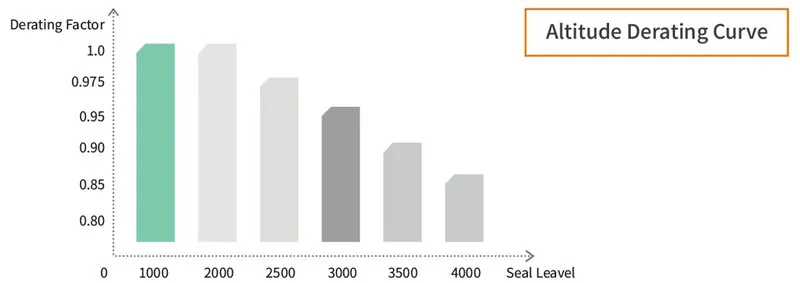

Gebrauchskategorie DC-PV1/DC-PV2 | Serie | Anzahl Saiten | Artikelnummer | Kontaktkonfiguration | |||||||
500 V | 600V | 700V | 800V | 900V | 1000 V | 1200 V | 1500 V | ||||
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 1 | EKD6-EL32R-2 | |
58 | 58 | 58 | 45 | 23 | 16 | 13 | 7 | 4 | 1 | EKD6-EL32R-2H | |
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 2 | EKD6-EL32R-4 | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-EL32R-4S | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-EL32R-4B | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-EL32R-4T |
Hauptparameter | EL32R | |
Bemessungsisolationsspannung Ui | 1500 V | |
Thermischer Bemessungsstrom Ithe | 32A | |
Bemessungsstoßspannungsfestigkeit Uimp | 8000 V | |
Bemessungskurzschlusseinschaltvermögen Icm | 2H | 1700A |
2,4 | 1000A | |
Bedingter Bemessungskurzschlussstrom Icc | 5000A | |
max. Sicherungsgröße gL (gG) | 80A | |
Maximale Kabelquerschnitte (inkl. Jumper) | ||
Massiv oder Standard | mm2 | 4-16 |
Flexibel | 4-10 | |
Flexibel (+ mehradriges Kabelende) | 4-10 | |
Drehmoment | ||
Anzugsmoment Klemmschrauben M4. | Nm | 1.2-1.8 |
Anzugsmoment Plattenbefestigungsschrauben ST4.2 (Edelstahl 304) | 1,5-2,0 | |
Anziehen der Drehmomentknopfschrauben M3 | 0,5-0,7 | |
Drehmoment ein- oder ausschalten | 0,9-1,3 |
Allgemeine Parameter | |||||
Art der Montage | Wandmontage oder Schraubmontage | ||||
Art des Knopfes | C | ||||
Knopfpositionen | AUS um 9 Uhr, EIN um 12 Uhr | ||||
Mechanische Lebensdauer | 10000 | ||||
Anzahl der DC-Pole | 2 oder 4 | ||||
Kontaktabstand (pro Pol) | 8 | ||||
Betriebs-Temperatur | -40 bis +70℃ | ||||
Lagertemperatur | -40 bis +85℃ | ||||
Verschmutzungsgrad | 2 | ||||
Überspannungskategorie | III | ||||
IP-Schutzart von Welle und Befestigungsmutter | IP66 |
Typen | |||||

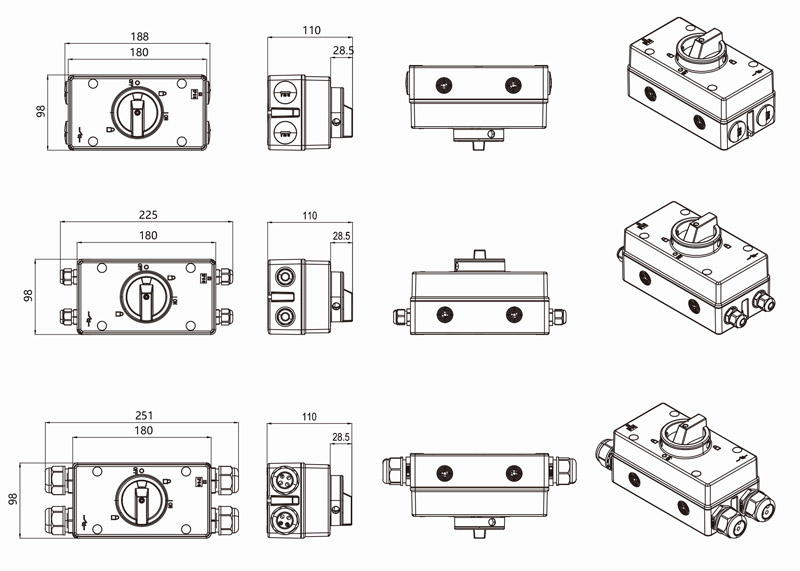

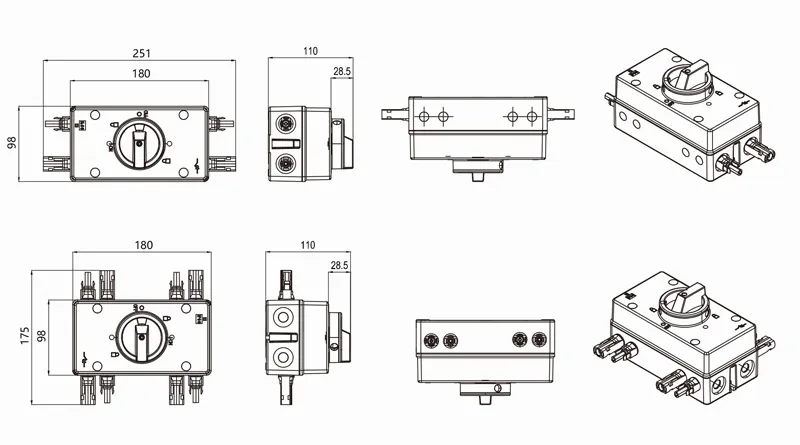

Spezifikationen | M25 Wasserdichte Kappe | Kabelverschraubung M25 | Kabelverschraubung M16 | 2MC4/H4 (Wahlweise) | 4MC4/H4 (Wahlweise) |
Unabhängige Saiten | 1 oder 2 | 1 oder 2 | 1 | 1 | 1 |
Typen empfehlen | ALLE | ALLE | 2/2H/4S/4T/4B | 2/2H/4S/4T/4B | 4 |
Referenznummer. | Spezifikation |
EKD6-EL32R-2 | DC-Trenner mit Box IP65 2P 32A 2Serie /1strings Verbindung von oben nach unten |
EKD6-EL32R-2H | DC-Trenner mit Box IP65 4P 32A 4series /1strings Verbindung von oben nach unten |
EKD6-EL32R-4 | DC-Trenner mit Box IP65 4P 32A 4series /2 Saiten |
EKD6-EL32R-4S | DC-Trenner mit Box IP65 4P 32A 4series /1(3+1) Zeichenfolge Verbindung von oben nach unten |
EKD6-EL32R-4B | DC-Trenner mit Box IP65 4P 32A 4series /1(2+2) Zeichenfolge Untere Verbindung |
EKD6-EL32R-4T | DC-Trenner mit Box IP65 4P 32A 4series /1(2+2) Zeichenfolge Obere Verbindung |
