Ein DC-Trennschalter ist ein elektrisches Sicherheitsgerät, das sich in einer Photovoltaikanlage manuell von den Modulen trennt. In der Photovoltaik werden DC-Trennschalter eingesetzt, um die Solarmodule für Wartungs-, Installations- oder Reparaturarbeiten manuell vom Stromnetz zu trennen.
In den meisten Photovoltaikanlagen sind zwei DC-Trennschalter an einen einzelnen Strang angeschlossen. Normalerweise befindet sich ein Schalter in der Nähe des PV-Generators und der andere in der Nähe des DC-Eingangs des Wechselrichters. Dadurch wird sichergestellt, dass eine Trennung sowohl am Boden als auch auf dem Dach möglich ist. DC-Trennschalter sind in polarisierter und unpolarisierter Ausführung erhältlich. Polarisierte DC-Trennschalter gibt es mit zwei, drei oder vier Polen.
Parallelschaltung, größere Öffnung, viel einfachere Verdrahtung.
Geeignet für die Installation eines Verteilerkastenmoduls mit Schloss.
Lichtbogenlöschzeit weniger als 3 ms.
Modulares Design. 2- und 4-polige Ausführungen optional.
Entspricht IEC60947-3(ed.3.2):2015, DC-PV1-Standard.
Nutzungskategorie DC-PV1/DC-PV2 | Serie | Anzahl der Saiten | Teilenummer | Kontaktkonfiguration | |||||||
500 V | 600 V | 700 V | 800 V | 900 V | 1000 V | 1200 V | 1500 V | ||||
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 1 | EKD6-DB32-2 |
|
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 2 | EKD6-DB32-4 |
|
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-DB32-4S |
|
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-DB32-4B |
|
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-DB32-4T |
|
Hauptparameter | DB32 | |
Bemessungsisolationsspannung | 1500 V | |
Bemessungswärmestrom | 32A | |
Bemessungsstoßspannungsfestigkeit | 8000 V | |
Bemessungskurzschlussausschaltvermögen | 2,4 | 1000 A |
Bemessungskurzschlussstrom | 5000A | |
Maximale Sicherungsgröße | 80A | |
| Maximale Kabelquerschnitte (inkl. Jumper) | ||
| Massiv oder Standard | 4-16 mm2 | |
| Flexibel | 4-10 mm 2 | |
| Flexibel (+ mehradriges Kabelende) | 4-10 mm 2 | |
| Drehmoment | ||
| Anzugsmoment der Klemmschrauben M4. | Nm | 1.2-1.8 |
| Anzugsmoment der Drehknopfschrauben M3. | 0,5-0,7 | |
| Drehmoment ein- oder ausschalten | 0,9-1,3 | |
| Allgemeine Parameter | ||
| Montageart | Einlochmontage | |
| Art des Knaufs |  | |
| Knopfpositionen | Ausschalten um 9 Uhr, Einschalten um 12 Uhr | |
| Mechanische Lebensdauer | 1000 | |
| Anzahl der Gleichstrompole | 2 oder 4 | |
| Betriebstemperatur | -40 bis +70℃ | |
| Lagertemperatur | -40 bis +85℃ | |
| Verschmutzungsgrad | 2 | |
| Überspannungskategorie | III | |
| Schutzart der Welle und der Befestigungsmutter | IP66 | |
| EKD6-DB32-2 | DC Isolator 2P 32A 2series /1strings Top to Bottom Connection PL60*45mm |

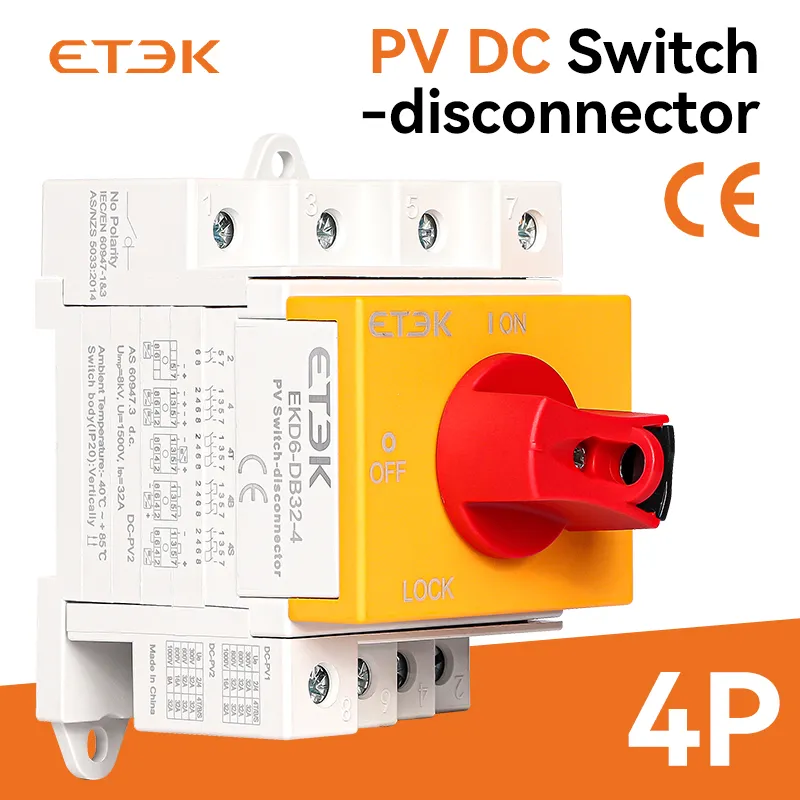

| EKD6-DB32-4 | DC Isolator 4P 32A 4series /2strings PL60*45mm |

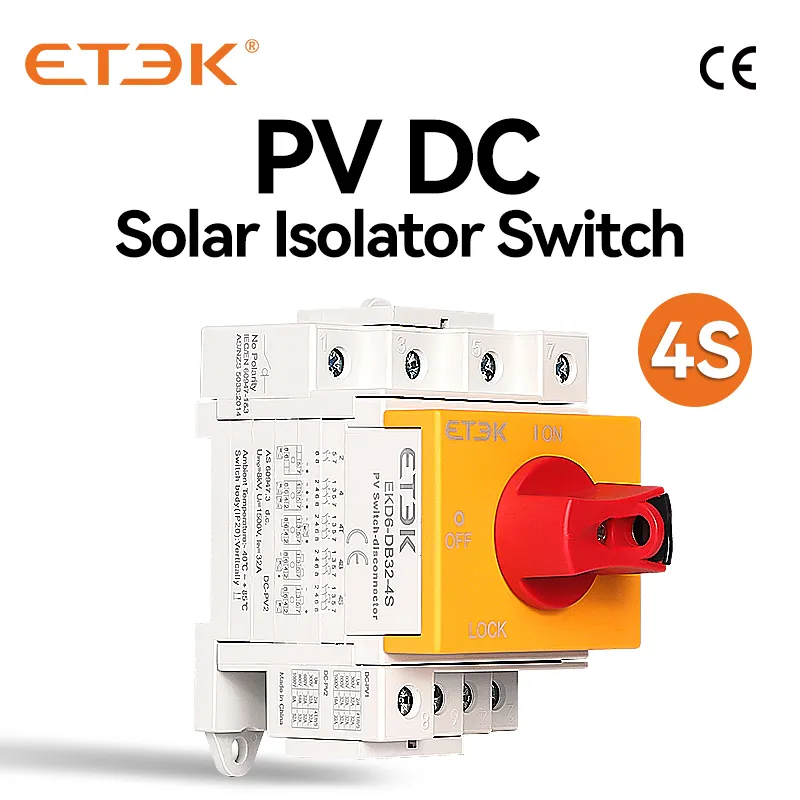

| EKD6-DB32-4S | DC Isolator 4P 32A 4series /1(3+1) string Top to Bottom Connection PL60*45mm |
| EKD6-DB32-4B | DC Isolator 4P 32A 4series /1(2+2) string Bottom Connection PL60*45mm |
| EKD6-DB32-4T | DC Isolator 4P 32A 4series /1(2+2) strings Top Connection PL60*45mm |
