● Norm: IEC60947-4-1
● Nennstrom: 40~265A
● Bemessungsbetriebsspannung: 380/400 V
● Bemessungsisolationsspannung: 690/800/1000 V
● Polzahl: 3P
● Empfohlene Motorleistung (AC-3): 22~160kW
● Bemessungssteuerspannung Us: 220 V/230 V
● Umgebungstemperatur: -5℃~+40℃
Die EKS1-Serie ist ein kompakter, integrierter Stern-Dreieck-Anlasser für Drehstrom-Kurzschlussläufermotoren. Er vereint Schütz, intelligente Steuerung und Hilfskontakte in einem Gerät, um den Einschaltstrom zu minimieren, das Stromnetz zu schützen und die Installation zu vereinfachen. Erhältlich in den Varianten Automatik, Mechanischer Not-Aus und Multifunktionsausführung für vielfältige industrielle Anwendungen.
Breites Anwendungsspektrum: Geeignet für Wechselstromnetze mit 50/60 Hz und 380/400 V, zur Steuerung von Motoren bis zu 185 kW.
Mehrere funktionale Modelle :
EKS1 (Automatisch): Standardmäßige automatische Stern-Dreieck-Schaltung.

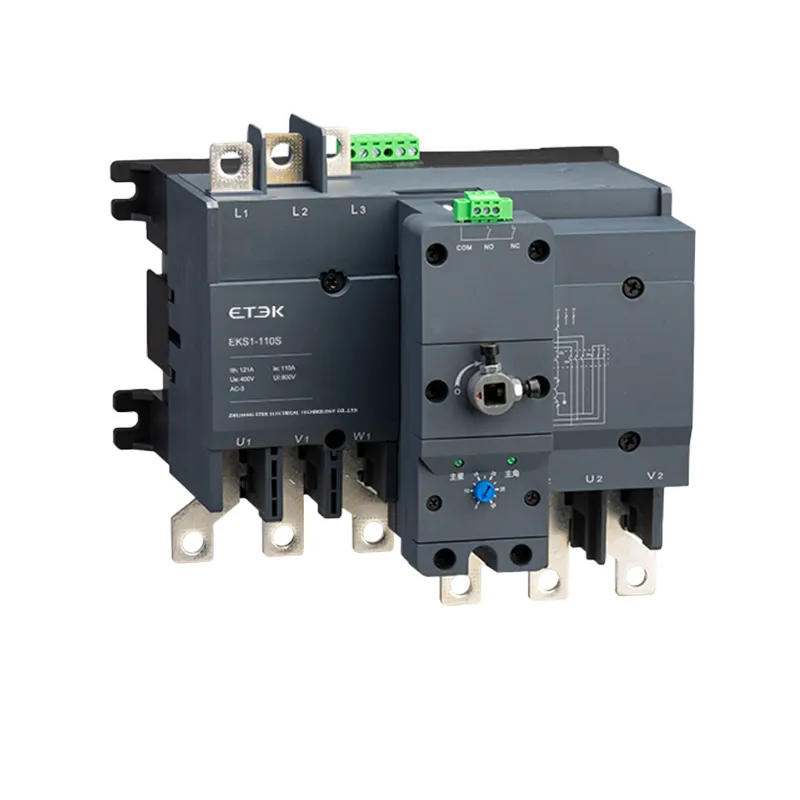

EKS1-S (Mechanischer Notfall): Beinhaltet eine manuelle Übersteuerung für kritische Anwendungen.

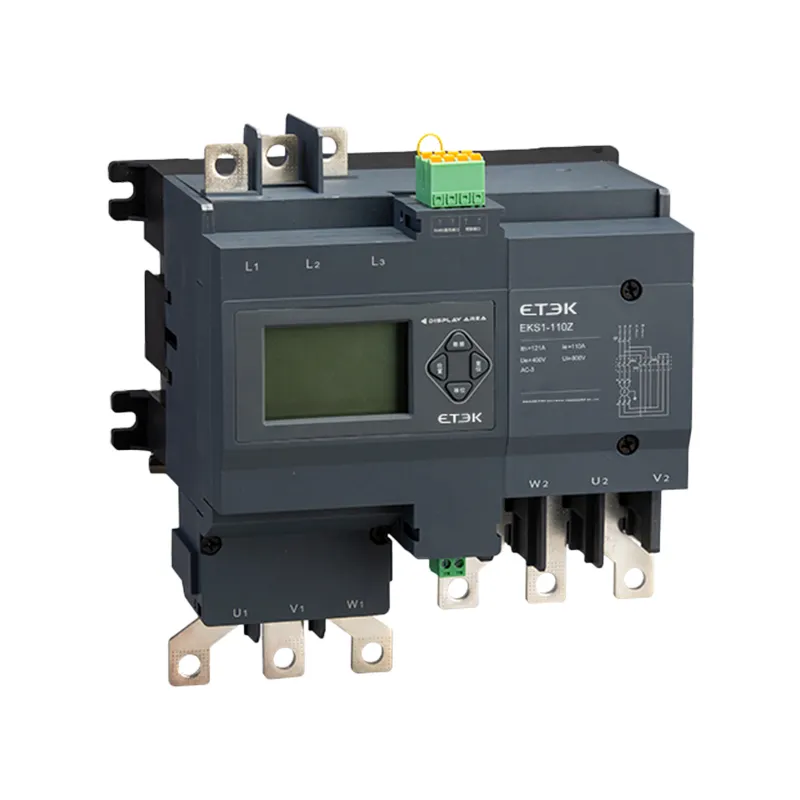

EKS1-Z (Multifunktion): Bietet umfassenden Schutz, Statusanzeige und IoT-Kommunikation.
Umfassendes Schutzpaket: Beinhaltet Schutz gegen Überlastung, Blockieren des Rotors, Phasenausfall, dreiphasige Unsymmetrie und Über-/Unterspannung.
Benutzerfreundliche Oberfläche: Verfügt über Fehleranzeige, Fehlermeldungen und Statusanzeigen zur einfachen Diagnose.
Robuste Konstruktion: Ausgelegt für eine lange mechanische und elektrische Lebensdauer, gewährleistet Langlebigkeit auch unter anspruchsvollen industriellen Bedingungen.
Flexible Installation: Schraubmontage mit klaren Anschlussmarkierungen für unkomplizierten Anschluss.
Kompaktes und integriertes Design: 1/3 kleiner als herkömmliche Anlasser, wodurch Installationsraum und Kosten reduziert werden.
All-in-One-Funktionalität: Kombiniert Stern-Dreieck-Anlauf, Zweigeschwindigkeit, Reversierbarkeit, Überlast- und Fehlerschutz.
Intelligente Steuerung & Automatisierung: Präzise, programmierbare Stern-Dreieck-Sequenzierung für optimale Motorleistung.
Umfassender Schutz: Eingebaute Schutzmechanismen gegen Phasenausfall, Unsymmetrie, Überlastung, Über-/Unterspannung und Kurzschluss.
IoT-fähig: Echtzeitdaten und -überwachung über IoT-Konnektivität für intelligente Betriebsabläufe und vorausschauende Wartung.
Einfache Installation: Der Wegfall komplexer Verkabelung und zahlreicher Komponenten vereinfacht die Installation.
Verschiedene Modelle: Elektrische, mechanische Not- und Multifunktionsstarter für unterschiedliche Anwendungen.
Frage 1: Was ist der Hauptvorteil des Stern-Dreieck-Starts?
A1: Es reduziert Anlaufstrom und Anlaufdrehmoment, wodurch die Belastung der Motoren verringert und Spannungseinbrüche im Stromnetz minimiert werden.
Frage 2: Wann sollte ich den mechanischen Not-Aus-Typ (EKS1-S) wählen?
A2: Für kritische Anwendungen (z. B. Feuerlöschpumpen), bei denen ein direkter manueller Start erforderlich ist, wenn Signal-/Steuerleitungsfehler einen automatischen oder normalen manuellen Start verhindern.
Frage 3: Was bietet der Multifunktionstyp (EKS1-Z) zusätzlich?
A3: Es unterstützt die Steuerung von Motoren mit zwei Geschwindigkeiten und reversibler Drehrichtung und bietet erweiterte Schutz- und Kommunikationsoptionen für die Überwachung.
Frage 4: Wie bestimme ich die Größe des Anlassers?
A4: Wählen Sie den Nennstrom anhand des AC-3-Stroms des Motors und der Anwendungsbedingungen; stellen Sie sicher, dass Ue=380/400 V und die Frequenz übereinstimmen; wählen Sie die Baugröße und die Schutzvorrichtungen entsprechend.
Frage 5: Welche Steuerspannungsoptionen stehen zur Verfügung?
A5: Steuerspannungen von 220 V und 230 V.
| Modell | EKS1-50 | EKS1-110 | EKS1-265 | |||||||||||
| Bemessungsbetriebsstrom (A) | 40 | 50 | 65 | 75 | 85 | 95 | 100 | 110 | 120 | 160 | 185 | 225 | 265 | |
| Bemessungsbetriebsspannung (Ue) (V) | 380/400 | |||||||||||||
| Bemessungsisolationsspannung (Ui) (V) | 690 | 800 | 1000 | |||||||||||
| Polen | 3P | |||||||||||||
| Elektrische Lebensdauer (× 10⁴ Mal) | 60 | |||||||||||||
| Mechanische Lebensdauer (× 10⁴ mal) | 600 | |||||||||||||
| Mechanische Lebensdauer von manuellen Typen (Funktionsmechanismus) | 10000 | |||||||||||||
| Empfohlene Motorleistung für die Steuerung (AC-3)(kW) | 22 | 30 | 37 | 45 | 45 | 55 | 55 | 75 | 90 | 110 | 132 | 160 | ||
| Sicherung für passende Sicherung (A) | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | |||||
| Kabelanschluss (mm²) | 16 | 35 | 50 | 75 | 150 | |||||||||
| Spule Parameter | Bemessungssteuerspannung (Us) | 220/230 V | ||||||||||||
| Ansprechspannung | (80%~110%) Wir | |||||||||||||
| Freisetzungsspannung | (20%~75%) Wir | |||||||||||||
| Aufnahmeleistung (VA) | 160-210 | 200-280 | ≤500 | |||||||||||
| Aufrechterhaltung der Leistung (VA) | 19 | 32 | 92 | |||||||||||
