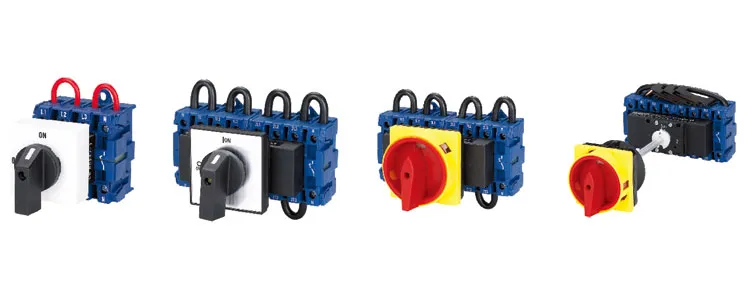

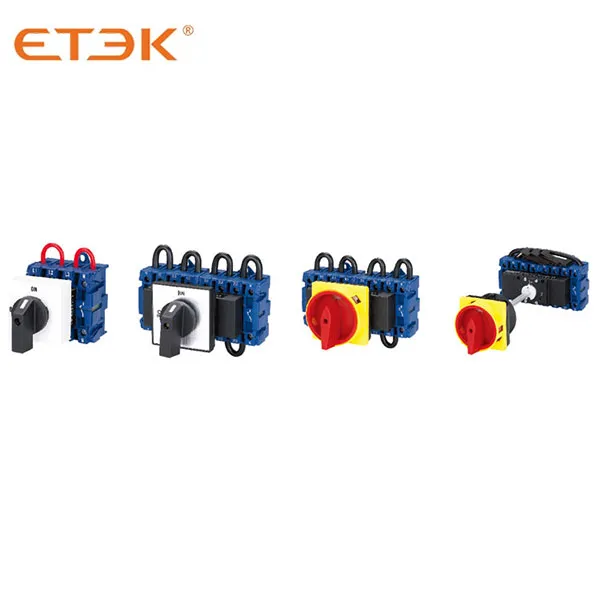

Einführung
● Trennschalter der Serie EKIS30 für Stromkreise mit AC 50 Hz mit einer Betriebsspannung von bis zu 440 V und einem Nennbetriebsstrom von bis zu 100 A.
● EKIS30 eignet sich zur Steuerung von: Klimaanlagen, Wasserpumpen und belüfteten Geräten sowie Wechselstrommotoren mit geringer Leistung.
● Die Drehschalter der Serie EKIS30 haben 7 Nennströme: 20 A, 25 A, 32 A, 40 A, 63 A, 80 A und 100 A.
● Die EKIS30-Serie verfügt über Fingerschutzklemmen, was einen zusätzlichen Vorteil bietet.
● Die Schalter der Serie EKIS30 haben einen größeren Isolationsabstand und eine schnelle Trennreaktion. Und ist eine gute Wahl. Für Gleichstromkreise hat EKIS30 einen zusätzlichen Kontakt, der es uns ermöglicht, den Kontakt separat zu installieren
● Drehschalter der EKIS-Serie entsprechen: IEC60947-3.
Arbeitsbedingungen
● Die Umgebungstemperatur darf 40℃ nicht überschreiten, und die Durchschnittstemperatur, gemessen über einen Zeitraum von 24 Stunden, darf 35℃ nicht überschreiten
● Die Umgebungstemperatur sollte nicht unter -25℃ liegen
● Sollte nicht über 2000 m über dem Meeresspiegel installiert werden
● Die Luftfeuchtigkeit sollte 50 % nicht überschreiten, wenn die Umgebungstemperatur 40℃ beträgt, und eine höhere Luftfeuchtigkeit ist für niedrigere Temperaturen zulässig.
Einbaubedingungen
● Eine saubere Umgebung ist erforderlich
● Bitte beachten Sie unsere Anleitung
Einstufung
● Klassifiziert nach Verwendung
(1) AC-23A
(2) AC-3
● Klassifiziert nach Schutzstufe
(1) Ohne Kunststoffbox: IP20
(2) Mit Kunststoffbox: IP65

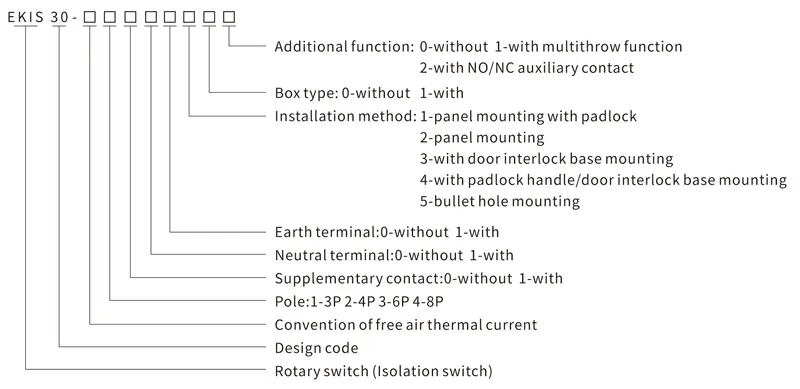

Bezeichnung
Abisolierlänge
4-poliger Gleichstrom
Beschreibung | Arbeitsstrom | Betriebsspannung (DC) | MAX PV-Lastspannung (DC) | Isolationsspannung | Anschlussdrahtdurchmesser (mm) |
EKIS30-20 | 16A | 450V | 520V | 690V | φ2,5 |
EKIS30-32 | 25A | 450V | 520V | 690V | φ4 |
EKIS30-40 | 32A | 450V | 520V | 690V | φ4,5 |
EKIS30-20 | 12A | 500 V | 575V | 690V | φ2,5 |
EKIS30-32 | 20A | 500 V | 575V | 690V | φ4 |
6-poliger Gleichstrom

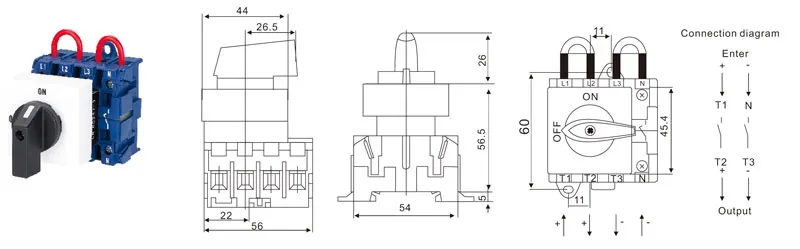

Beschreibung | A | E | F1 | F2 | G | H | K |
EKIS30-20/32 | 44 | 60 | 32 | 10 | 84 | 54 | 64 |
EKIS30-40 | 105.4 | 70 | 37.5 | 12.5 | 100 | 64 | 62.5 |
Beschreibung | Arbeitsstrom | Betriebsspannung (DC) | MAX PV-Lastspannung (DC) | Isolationsspannung | Anschlussdrahtdurchmesser (mm) |
EKIS30-20 | 16A | 650V | 750V | 1000 V | φ2,5 |
EKIS30-32 | 32A | 500 V | 575V | 1000 V | φ4 |
EKIS30-40 | 32A | 650V | 750V | 1000 V | φ4,5 |
EKIS30-20 | 12A | 800V | 920V | 1000 V | φ2,5 |
EKIS30-32 | 25A | 650V | 750V | 1000 V | φ4 |
Nutzungskategorie: DC-22A
8-poliger Gleichstrom
Beschreibung | A | E | F1 | F2 | F3 | F4 | G | H | K |
EKIS30-20/32 | 44 | 60 | 32 | 10 | 24 | 46 | 111 | 54 | 64 |
EKIS30-40 | 105.4 | 70 | 37.5 | 12.5 | 28.5 | 53.5 | 132 | 64 | 62.5 |
Beschreibung | Arbeitsstrom | Betriebsspannung (DC) | MAX PV-Lastspannung (DC) | Isolationsspannung | Anschlussdrahtdurchmesser (mm) |
EKIS30-20 | 16A | 800V | 920V | 1000 V | φ2,5 |
EKIS30-32 | 32A | 800V | 920V | 1000 V | φ4 |
EKIS30-40 | 32A | 800V | 920V | 1000 V | φ4,5 |
Nutzungskategorie: DC-22A
8-poliger Gleichstrom

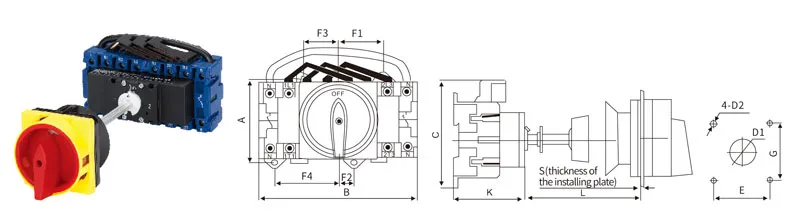

Beschreibung | Abmessungen (mm) | Einbau (mm) | ||||||||||||
A | B | C | K | F1 | F2 | F3 | F4 | L | S | E | G | D1 | D2 | |
EKIS30-20 | 60 | 111 | 78 | 50.5 | 32 | 10 | 24 | 46 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
EKIS30-25 | 60 | 111 | 78 | 50.5 | 32 | 10 | 24 | 46 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
EKIS30-32 | 60 | 111 | 78 | 50.5 | 32 | 10 | 24 | 46 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
EKIS30-40 | 70 | 132 | 90 | 61 | 37.5 | 12.5 | 28.5 | 53.5 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
EKIS30-63 | 70 | 132 | 90 | 61 | 37.5 | 12.5 | 28.5 | 54.5 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
Beschreibung | Arbeitsstrom | Betriebsspannung (DC) | MAX PV-Lastspannung (DC) | Isolationsspannung | Anschlussdrahtdurchmesser (mm) |
EKIS30-20 | 16A | 800V | 920V | 1000 V | φ2,5 |
EKIS30-32 | 32A | 800V | 920V | 1000 V | φ4 |
EKIS30-40 | 32A | 800V | 920V | 1000 V | φ4,5 |
Nutzungskategorie: DC-22A
