ETM1-125(H) Hochstrom-Leitungsschutzschalter | 63 A–125 A, 6 kA / 10 kA

63A-125A, 6kA / 10kA Hochstrom-Leitungsschutzschalter

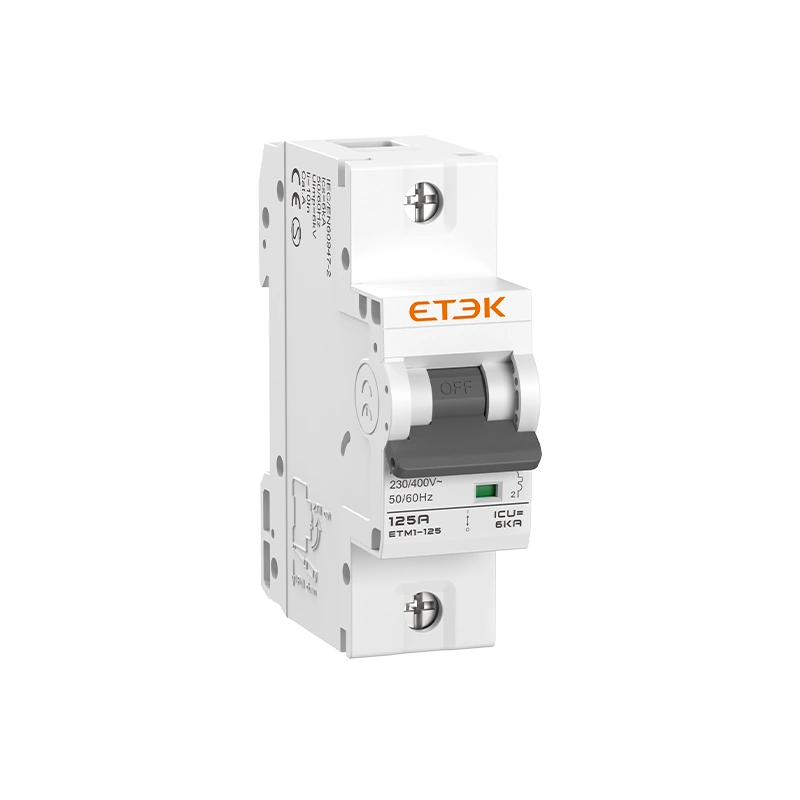

Der ETM1-125(H) ist ein thermomagnetischer Leitungsschutzschalter für hohe Ströme zum Schutz vor Überlast und Kurzschluss in Niederspannungs-Wechselstromverteilungssystemen. Er ist in den Nennströmen 63 A, 80 A, 100 A und 125 A sowie mit 1-, 2-, 3- und 4-poligen Anschlüssen erhältlich.

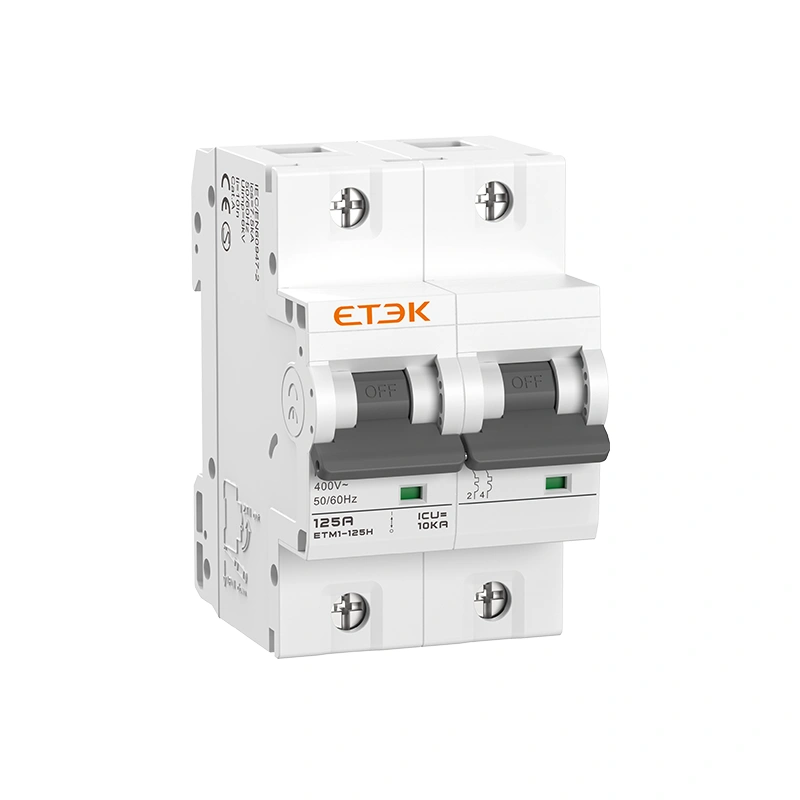

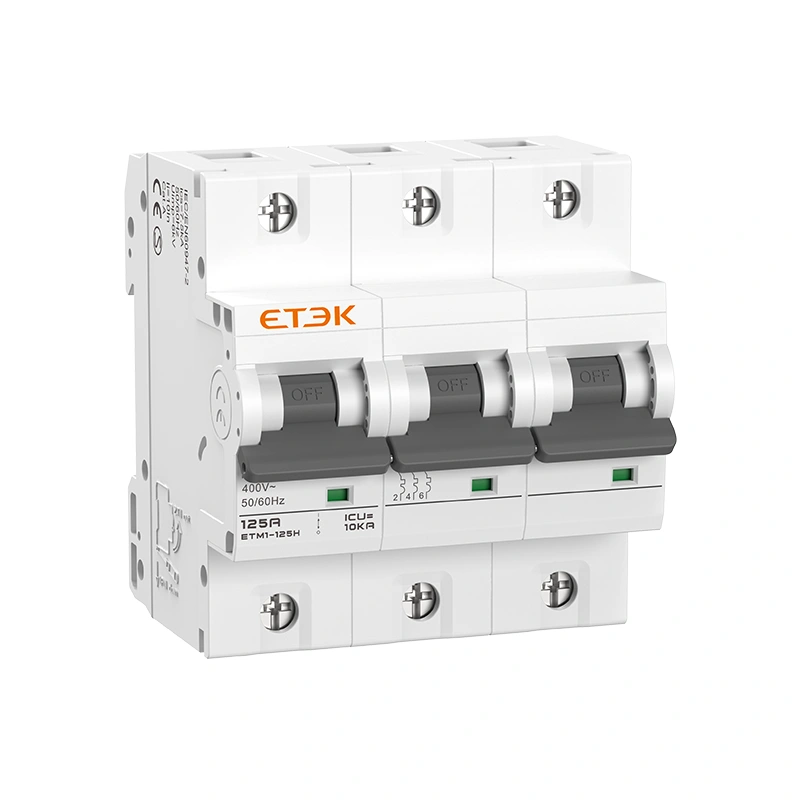

Das Modell ETM1-125 bietet ein Abschaltvermögen von 6 kA, das Modell ETM1-125H hingegen 10 kA. Die Serie ist für 240/415 V Wechselstrom, 50/60 Hz-Systeme ausgelegt und unterstützt die Montage auf 35-mm-DIN-Schienen.

Abschaltvermögen: 6 kA/10 kA (optional)
Strombereich: 63 A bis 125 A
Spannung: 240/415 V Wechselstromsysteme (50/60 Hz)
Elektromagnetischer Typ
Kontaktpositionsanzeige
MCB gemäß IEC/EN 60947-2

Jetzt anfragen

Produktmerkmale

Nennstrombereich: 63 A, 80 A, 100 A und 125 A
Abschaltvermögen: 6 kA für ETM1-125; 10 kA für ETM1-125H
Thermomagnetischer Schutz gegen Überlastung und Kurzschluss

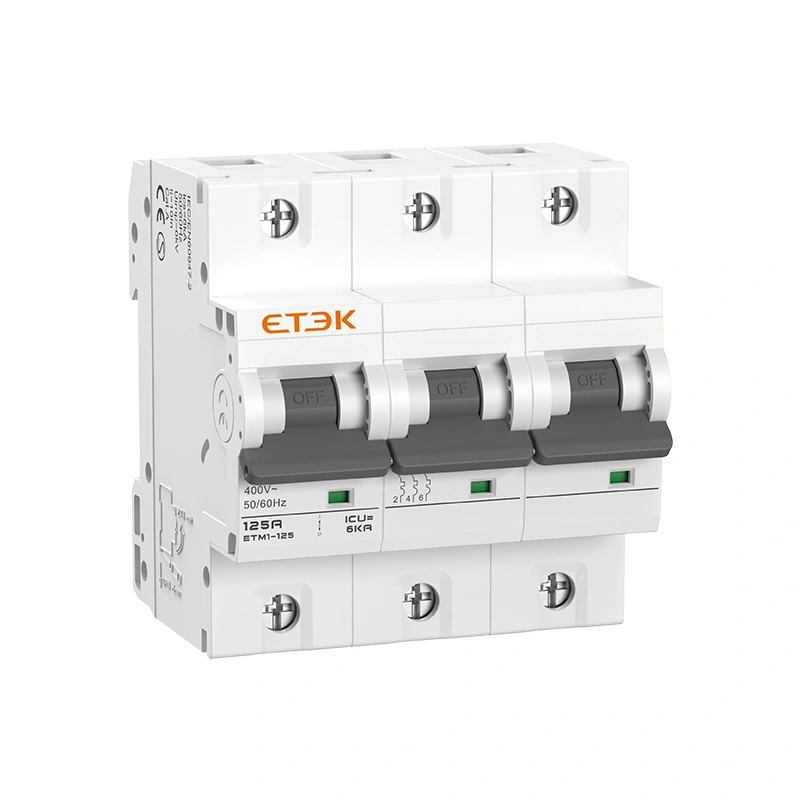

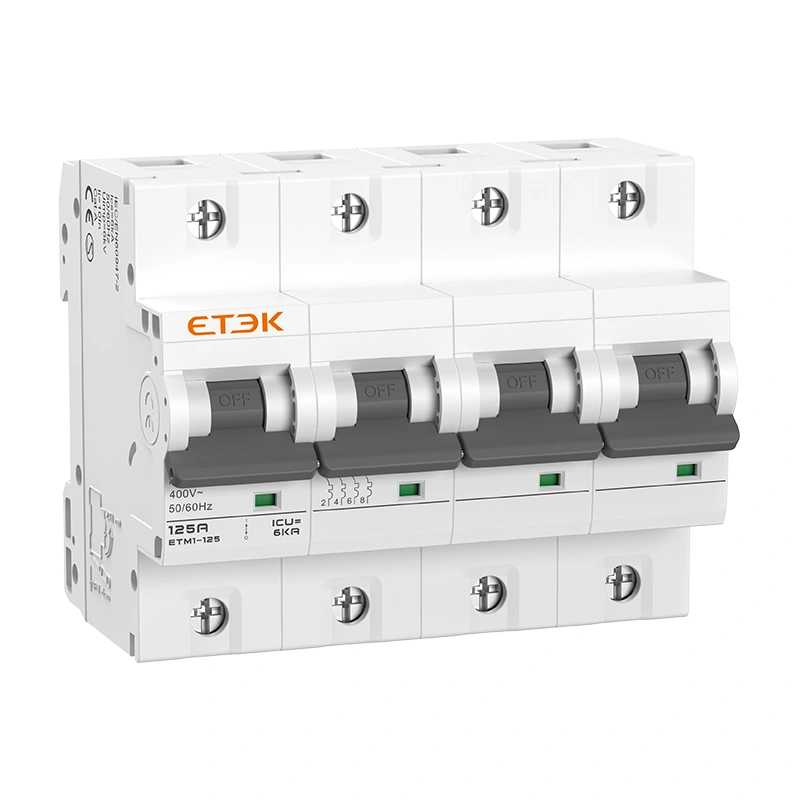

Erhältlich in 1P-, 2P-, 3P- und 4P-Konfigurationen.
Nennspannung: bis zu 400/415 V AC, 50/60 Hz
Entworfen gemäß IEC/EN 60947-2
Standard-Auslösecharakteristik: 8In–12In; L- und K-Kurven optional
35 mm DIN-Schienenmontage

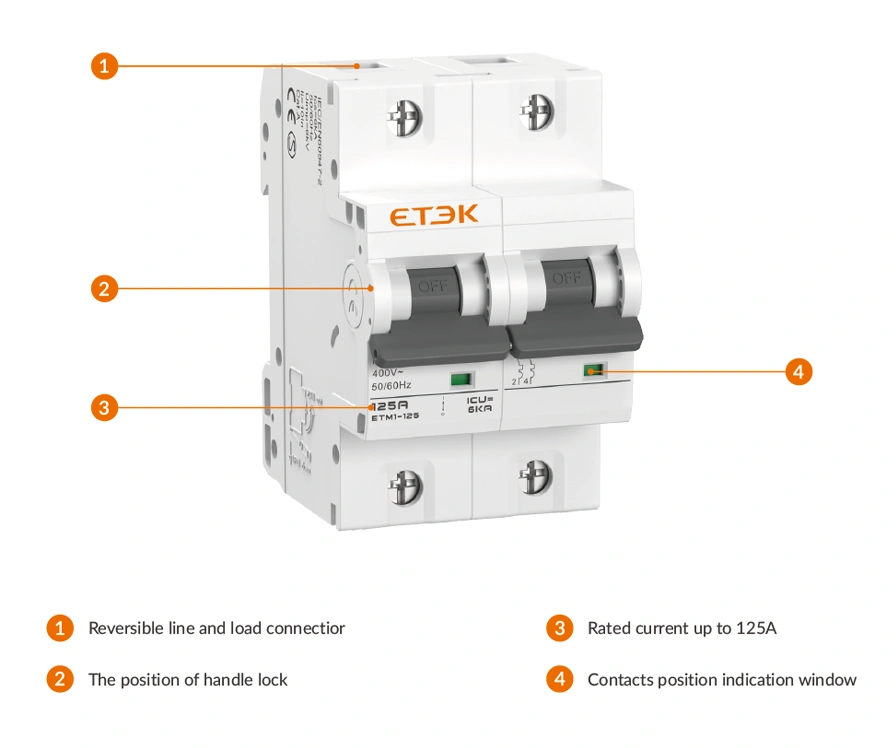

Produktmerkmale

Schaltplan

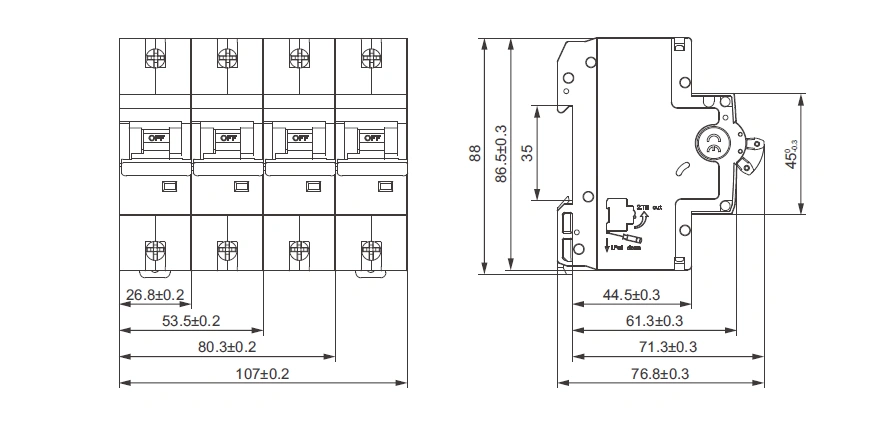

Abmessung (mm)

Technische Daten

Modell	ETM1-125	ETM1-125H
Standard	IEC/EN 60947-2
Schutzfunktion	Überlast- und Kurzschlussschutz
Reiseart	thermomagnetisch
Anzahl der Pole	1P, 2P, 3P, 4P
Bemessungsbetriebsspannung, Ue	1P: 230/400 V Wechselstrom (240/415 V Wechselstrom); 2P, 3P, 4P: 400/415 V Wechselstrom
Nennstrom, in	63 A, 80 A, 100 A, 125 A
Nennfrequenz	50/60 Hz
Bemessungsisolationsspannung, Ui	690 V
Bemessungsstoßspannungsfestigkeit, Uimp	6 kV
Dielektrische Prüfspannung	2 kV, 50/60 Hz, 1 Minute
Bemessungs-Kurzschlussausschaltvermögen, Icu	6 kA	10 kA
Bemessungs-Kurzschlussausschaltvermögen, Ics	6 kA	7,5kA
Thermische Auslösecharakteristik	1,05 Zoll: keine Auslösung innerhalb von 2 Stunden; 1,30 Zoll: Auslösung innerhalb von 2 Stunden
Momentane Auslösecharakteristik	8–12 Zoll (Standard)
	L-Kurve: 6–10 Zoll; K-Kurve: 10–14 Zoll (optional)
Feuerbeständigkeit, Gehäuse	960 ± 15 °C
Feuerbeständigkeit, Griff	650 ± 10°C
Verschmutzungsgrad	2
Elektrische Lebensdauer	4.000 Zyklen
Mechanische Lebensdauer	10.000 Zyklen
Kontaktpositionsanzeige	Grün AUS / Rot EIN
Schutzgrad	IP20
Referenztemperatur	30°C
Betriebsumgebungstemperatur	-5 °C bis +40 °C, Tagesdurchschnitt nicht über +35 °C
Lagertemperatur	-30 °C bis +70 °C
Anschlussart	Kabel-/Stiftanschluss
Klemmenblock	Schraubpressverbindung
Maximale Kabelgröße	35 mm² flexibel / 50 mm² starr
Maximales Anzugsdrehmoment	3,5 N·m
Montageart	35 mm DIN-Schienenmontage
Eingangsmethode	Bidirektional
