Zusätzliche Funktionsmodule der Ladestation: RFID-Karte/DLB/LCD-Display

Kurzbeschreibung der Funktion

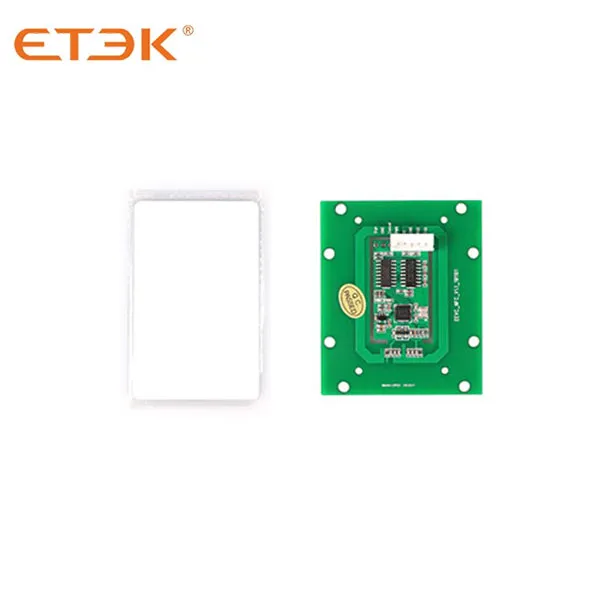

Die Ladestation kann mit einer kontaktlosen IC-Kartenlesefunktion ausgestattet werden. Der Ladevorgang ist nur mit autorisierten IC-Karten möglich. Bei Kartenverlust kann über einen internen DIP-Schalter ein Verlustmodul aktiviert werden. Standardmäßig sind drei IC-Karten werkseitig autorisiert. Auf Wunsch stellen wir Ihnen gerne weitere IC-Karten zur Verfügung.

DLB-Funktion – Kurze Einführung

Diese Funktion ist die automatische Verteilung des Ladestroms über einen externen Stromwandler (Ausgangsstrom AC5A), die maximale Leitungslänge des Wandlers beträgt 100 mm (2,5 Quadrat).
Während des Ladevorgangs überwacht die Ladestation den Online-Ladestrom in Echtzeit und nimmt entsprechende Anpassungen vor.
Wenn festgestellt wird, dass der Strom im Hauptstromkreis größer ist als der eingestellte Strom, reduziert die Ladestation den Ladestrom, bis der Ladevorgang beendet wird.
Wenn festgestellt wird, dass der Strom im Hauptstromkreis geringer ist als der eingestellte Strom, erhöht die Ladestation den Ladestrom weiter bis zu 32 A oder 63 A.
In diesem Zustand beträgt der maximale Ladestrom der Ladestation 32A und 63A.
Solange der Ladestrom nicht genau bestimmt werden kann, dient der Stromeinstellschalter der Ladestation als Einstellschalter für das Übersetzungsverhältnis des Stromwandlers. Das Übersetzungsverhältnis des externen Stromwandlers wird per Software oder werkseitig eingestellt.
Das werkseitig voreingestellte Übersetzungsverhältnis des Stromwandlers beträgt 100A/5A.
Legende zur DLB-Funktionsanwendung

Zugriffsfunktion für Stromsensoren

Die Ladestation verfügt über einen analogen Eingang (AC 0–5 A), der den aktuellen Betriebsstrom anzeigt. Sobald der gemessene Betriebsstrom den eingestellten Wert überschreitet, reduziert die Ladestation den Ladestrom auf diesen Wert.
Dadurch wird der sichere und zuverlässige Betrieb der Ladestation gewährleistet.

LCD-Anzeigefunktion

Die Ladestation verfügt über eine analoge Eingangsfunktion, der analoge Eingang ist AC0-1.0V, der zur Anzeige des aktuellen Arbeitsstroms dient.
Wenn der gemessene Betriebsstrom den eingestellten Stromwert überschreitet, reduziert die Ladestation den Ladestrom auf den eingestellten Stromwert.
Dadurch wird der sichere und zuverlässige Betrieb der Ladestation gewährleistet.
