EKL6-100B DC 6 mA Fehlerstromschutz Typ B RCCB für AC EV-Ladegerät
Anfragen
EKL1-63B Typ B RCD hat ein neuartiges Erscheinungsbild, eine kompakte Struktur, gute Zuverlässigkeit und hohe Sicherheit. Die Produkte entsprechen IEC61008-1, IEC62423 und anderen Standards, und die Produktzertifizierung ist abgeschlossen. Hey gewährleistet höhere Schutzniveaus bei maximaler Betriebskontinuität unter allen Arbeitsbedingungen. Aus diesem Grund gelten RCDs vom Typ B als universelle Geräte, da sie Schutz vor allen in den Normen EN 62423 aufgeführten Auslösewellenformen bieten. RCDs vom Typ B können in vielen Anwendungen, wie z Pflanzen.

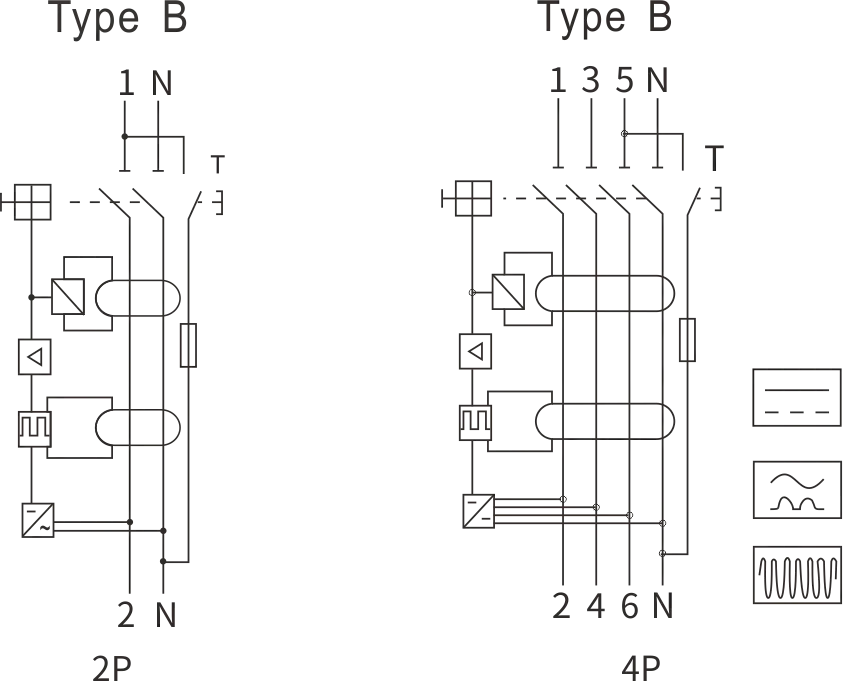

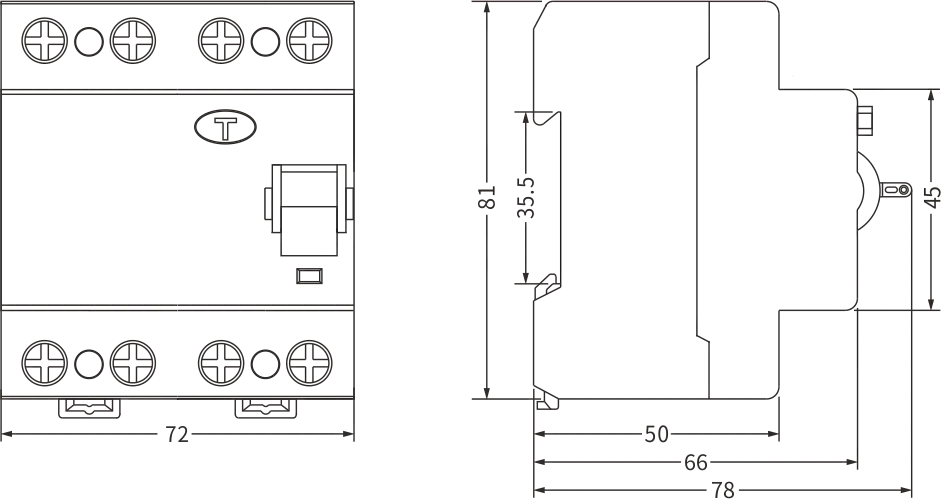

Elektrische Merkmale des RCCB | ||
Modus | Elektromagnetisch | |
Typ (Wellenform des erfassten Erdschlusses) | B | |
Nennstrom In | 25,40,63A | |
Stangen | 2P(1P+N), 4P(3P+N) | |
Nennspannung Ue | 2P 240V~,4P 415V~ | |
Isolationsspannung Ui | 500 V | |
Nennfrequenz | 50/60Hz | |
Bemessungsfehlerstrom (I△n) | 30 mA, 100 mA, 300 mA, 500 mA | |
Bewertetes Resteinschalt- und -ausschaltvermögen (I△m) | 500A (In≤40A), 10In (In>40A) | |
Kurzschlussstrom Inc= I△c | 10.000A | |
SCPD-Sicherung | ||
Pausenzeit unter I△n | ≤0,1 s | |
Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4000 V | |
Dielektrische Prüfspannung bei ind.Freq. für 1min | 2,5 kV | |
Elektrisches Leben | 2.000 Zyklen | |
Mechanische Lebensdauer | 4.000 Zyklen | |
RCCB-Installation | ||
Kontaktstellungsanzeige | Ja | |
Schutzgrad | IP20 | |
Umgebungstemperatur (mit Tagesdurchschnitt ≤35℃) | -5℃~+40℃ | |
Lagertemperatur | -25℃~+70℃ | |
Terminal-Verbindungstyp | Kabel/Stiftschiene/U-Schiene | |
Klemmengröße oben/unten für Kabel | 25mm 2 18-3AWG | |
Klemmengröße oben/unten für Sammelschiene | 25mm 2 18-3AWG | |
Anzugsmoment | 2,5 Nm 22 Zoll-lbs | |
Montage | Auf DIN-Schiene EN60715 (35 mm) mittels Schnellsteckvorrichtung | |
Verbindung | Stromversorgung in beide Richtungen | |
Auslösestrombereich | ||
Nacheilender Winkel | I△n>0,01A | I△n≤0.01A |
0° | 0,35 I△n ≤ I△ ≤ 1,4 I△n | 0,35I△n≤I△≤2I△n |
90° | 0,25 I△n ≤ I△ ≤ 1,4 I△n | 0,25I△n≤I△≤2I△n |
135° | 0,11 I△n ≤ I△ ≤ 1,4 I△n | 0,11I△n≤I△≤2I△n |
Stangen | Nennstrom (A) | Empfindlichkeit | |||
30mA | 100mA | 300mA | 500mA | ||
1P+N | 25A | EKL1-63B-1N2530 | EKL1-63B-1N25100 | EKL1-63B-1N25300 | EKL1-63B-1N25500 |
40A | EKL1-63B-1N4030 | EKL1-63B-1N40100 | EKL1-63B-1N40300 | EKL1-63B-1N40500 | |
63A | EKL1-63B-1N6330 | EKL1-63B-1N63100 | EKL1-63B-1N63300 | EKL1-63B-1N63500 | |
3P+N | 25A | EKL1-63B-3N2530 | EKL1-63B-3N25100 | EKL1-63B-3N25300 | EKL1-63B-3N25500 |
40A | EKL1-63B-3N4030 | EKL1-63B-3N40100 | EKL1-63B-3N40300 | EKL1-63B-3N40500 | |
63A | EKL1-63B-3N6330 | EKL1-63B-3N63100 | EKL1-63B-3N63300 | EKL1-63B-3N63500 |
