Der modulare Schütz ist ein Schaltgerät zur Steuerung kleiner Lasten ohne Geräuschentwicklung. Er lässt sich auf DIN-Schienen montieren, ist kompakt und eignet sich für den Einsatz in kleinen Schaltschränken und Gehäusen.
Die modularen Schütze der ETEK EKMF-Serie sind in manuellen und automatischen Ausführungen mit einem breiten Nennstrombereich von 16 A bis 100 A erhältlich. Sie werden häufig in Gebäuden zum Schalten und Steuern von Beleuchtung, Heizung, Lüftung, Motoren und Pumpen eingesetzt und setzen neue Maßstäbe in puncto Geräuschreduzierung.
Elektrische Merkmale | ||
| Nennspannung (Ue) | 1P, 2P | 250 V Wechselstrom |
| 3P, 4P | 400 V Wechselstrom | |
| Frequenz | 50/60 Hz | |
| Ausdauer (OC) | ||
| Elektrische Lebensdauer | 100000 | |
| Maximale Anzahl von Schaltvorgängen pro Tag | 100 | |
| Zusätzliche Merkmale | ||
| Isolationsspannung (Ui) | 500 V Wechselstrom | |
| Verschmutzungsgrad | 2 | |
| Bemessungsimpulsspannung (Uimp) | 2,5 kV (4 kV bei 12/24/48 V AC) | |
| Schutzgrad (IEC 60529) | IP20 | |
| IP40 | ||
| Betriebstemperatur | -5℃~+60℃ (1) | |
| Lagertemperatur | -40℃~+70℃ | |
| Tropisierung (IEC 60068-1) | Behandlung 2 (relative Luftfeuchtigkeit 95 % bei 55 °C) | |
| ELSV-Konformität (Extra Low Safety Voltage) für 12/24/48-VAC-Versionen | ||
| Die Produktsteuerung entspricht den SELV-Anforderungen (Sicherheitskleinspannung). | ||

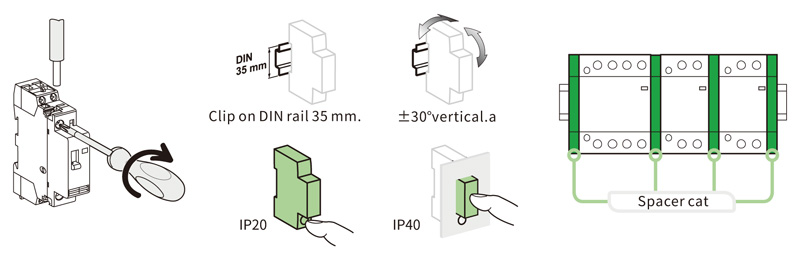

| Hinweis: Bei der Montage von Schützen in einem Gehäuse, dessen Innentemperatur zwischen 50℃ und 60℃ liegt, ist es erforderlich, zwischen jedem Schütz einen Abstandshalter zu verwenden. | ||
| Typ | Bewertung | Längenauslösung | Schaltung | Anzugsmoment | Kupferkabel | ||
| Starr | Flexibel oder Hülse | ||||||
  |   | ||||||
| EKMF | PZ1:4MM | 16–100 A | 9 mm | Kontrolle | 0,8 Nm | 1,5–2,5 mm² 2×1,5mm2 | 1,5–2,5 mm² 2×2,5mm2 |
| 16–25 A | Leistung | 1,5~6mm2 | 1~4mm2 | ||||
| PZ2:6MM | 40A-63A | 14 mm | 3,5 Nm | 6~25mm2 | 6~16mm2 | ||
| 100 A | 6×3,5mm2 | 6~35mm2 | |||||
Verbrauch | ||||||
| Bewertung (in) | Steuerspannung (VAC) (50/60 Hz) | Verbrauch | Maximale Leistung | |||
| AC-7a | AC-7b | Holding | Zustrom | |||
| 1P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 2P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 240 | 3,0 VA | 11,5 VA | 1,3 W | |
| 230 | 2,8 VA | 11,5 VA | 1,2 W | |||
| 32A | 12A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 40A | 18A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 63A | 25A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 100 A | - | 230 | 4,1 VA | 31VA | 2,1 W | |
| 3P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 4P | 16A | 6A | 230 | 4,1 VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4,1 VA | 31VA | 1,6 W | |
| 25A | 9A | 240 | 4,8 VA | 33VA | 1,6 W | |
| 230 | 4,1 VA | 31VA | 1,6 W | |||
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 100 A | - | 230 | 13VA | 106VA | 4,2 W | |
| Gesamt- und Einbauabmessungen (mm) |
 |
| EKMF-16/20/25A |
 |

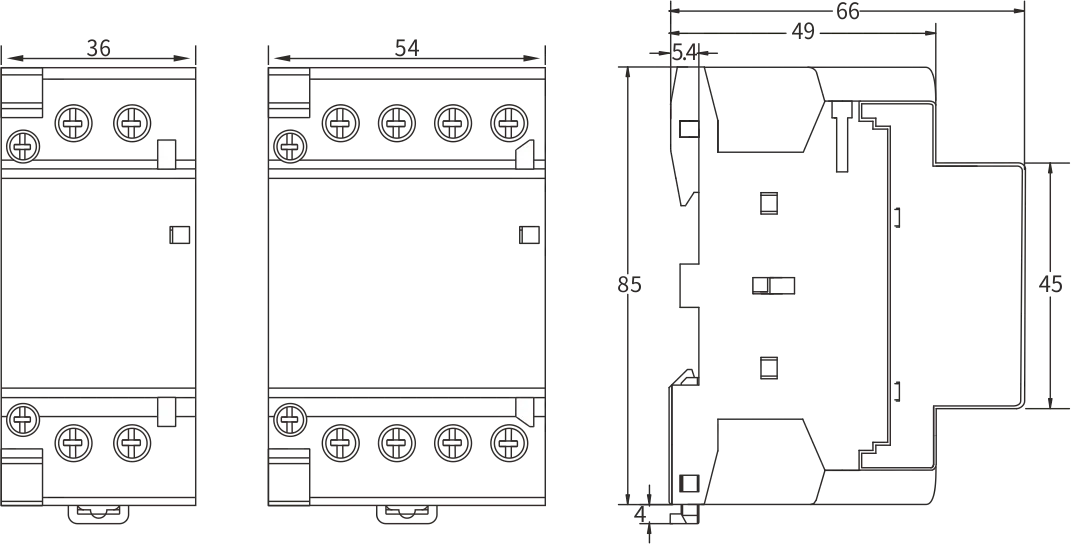

| EKMF-32/40/63A |
 |

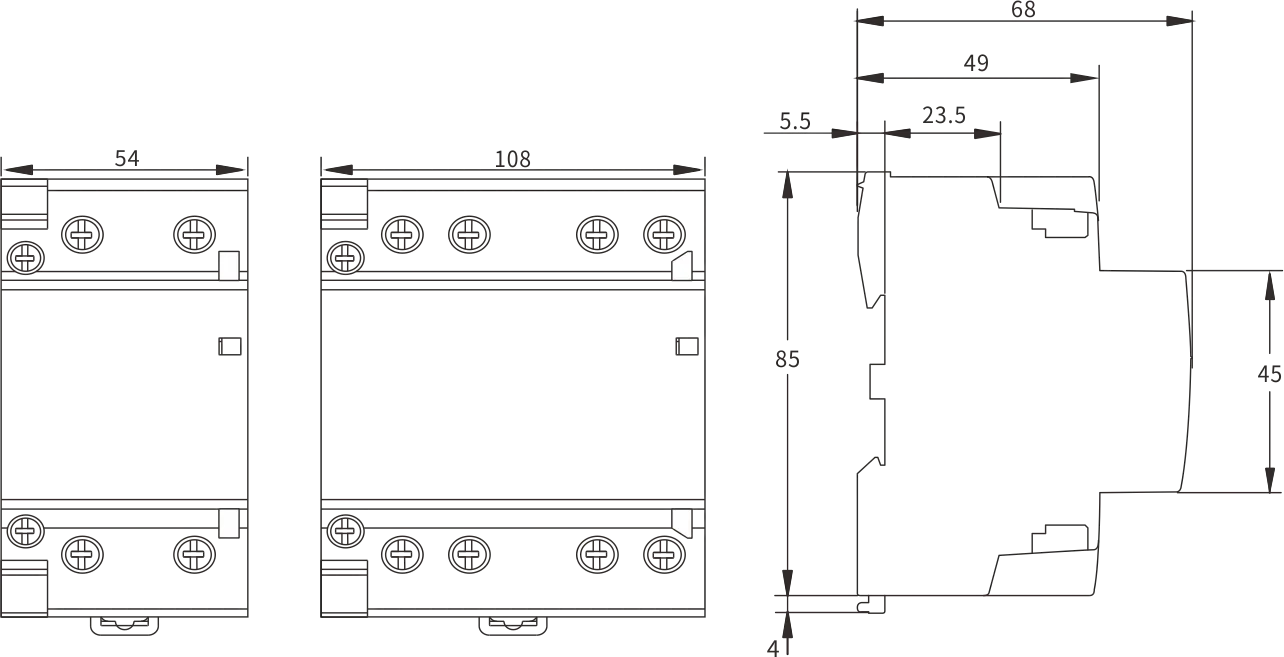

EKMF-80/100/125A |
 |
| EACTs |
|
EKMF Automatic Type Reference List
|
|||||
|
No.of Poles
|
Mode
|
Rating (In)
|
Rated voltage Ue (VAC)(50Hz)
|
Circuit Diagram
|
|
|
AC-7a
|
AC-7b
|
||||
| 1P |
EKMF-1610
|
16A
|
6A |
24
110
230
|
 |
|
EKMF-2010
|
20A | 7A | |||
|
EKMF-2510
|
25A | 9A | |||
|
EKMF-1601
|
16A | 6A |  |
||
|
EKMF-2001
|
20A | 7A | |||
| EKMF-2501 | 25A | 9A | |||
|
EKMF-3210
|
32A | 12A |  |
||
|
EKMF-4010
|
40A | 18A | |||
|
EKMF-6310
|
63A | 25A | |||
|
EKMF-3201
|
32A | 12A |  |
||
|
EKMF-4001
|
40A | 18A | |||
|
EKMF-6301
|
63A | 25A | |||
| 2P |
EKMF-1620
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020
|
20A | 7A | |||
|
EKMF-2520
|
25A | 9A | |||
|
EKMF-1611
|
16A | 6A |  |
||
|
EKMF-2011
|
20A | 7A | |||
|
EKMF-2511
|
25A | 9A | |||
|
EKMF-1602
|
16A | 6A |  |
||
|
EKMF-2002
|
20A | 7A | |||
|
EKMF-2502
|
25A | 9A | |||
|
EKMF-3220
|
32A
|
12A |  |
||
|

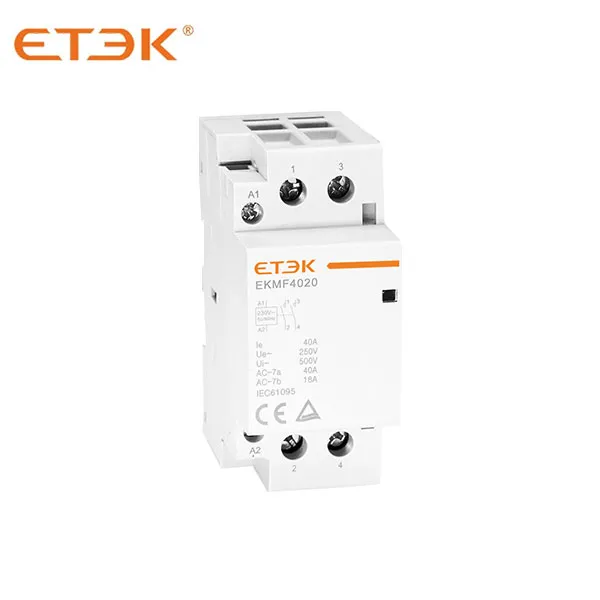

EKMF-4020
|
40A | 18A | |||
|
EKMF-6320
|
63A | 25A | |||
|
EKMF-3211
|
32A | 12A |  |
||
|
EKMF-4011
|
40A | 18A | |||
|
EKMF-6311
|
63A | 25A | |||
|
EKMF-3202
|
32A | 12A |  |
||
|
EKMF-4002
|
40A | 18A | |||
|
EKMF-6302
|
63A | 25A | |||
|
EKMF-8020
|
80A | 32A |  |
||
|
EKMF-10020
|
100A | 40A | |||
|
EKMF-12520
|
125A | 50A | |||
|
EKMF-8011
|
80A | 32A |  |
||
|
EKMF-10011
|
100A | 40A | |||
|
EKMF-12511
|
125A | 50A | |||
|
EKMF-8002
|
80A | 32A |  |
||
|
EKMF-10002
|
100A | 40A | |||
|
EKMF-12502
|
125A | 50A | |||
| 3P |
EKMF-1630
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030
|
20A | 7A | |||
|
EKMF-2530
|
25A | 9A | |||
|
EKMF-1603
|
16A | 6A |  |
||
|
EKMF-2003
|
20A | 7A | |||
|
EKMF-2503
|
25A | 9A | |||
|
EKMF-3230
|
32A | 12A |  |
||
|
EKMF-4030
|
40A | 18A | |||
|
EKMF-6330
|
63A | 25A | |||
|
EKMF-3203
|
32A | 12A |  |
||
|
EKMF-4003
|
40A | 18A | |||
|
EKMF-6303
|
63A | 25A | |||
4P |
EKMF-1640
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040
|
20A | 7A | |||
|

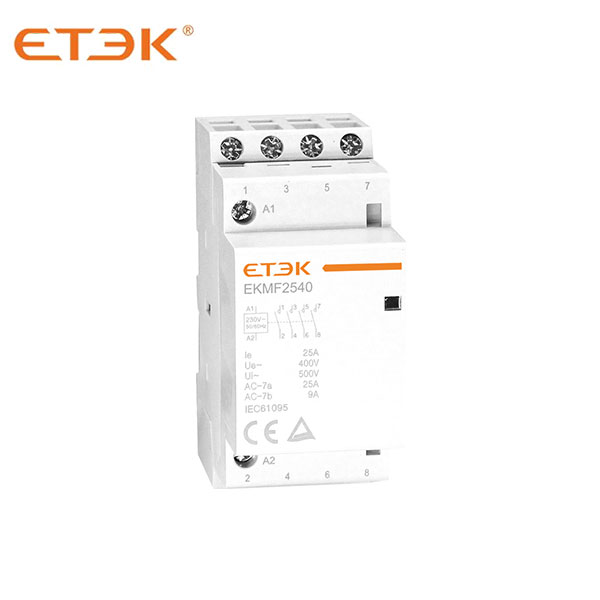

EKMF-2540
|
25A | 9A | |||
|
EKMF-1604
|
16A | 6A |  |
||
|
EKMF-2004
|
20A | 7A | |||
|
EKMF-2504
|
25A | 9A | |||
|
EKMF-1622
|
16A | 6A |  |
||
|
EKMF-2022
|
20A | 7A | |||
|
EKMF-2522
|
25A | 9A | |||
|
EKMF-1631
|
16A | 6A |  |
||
|
EKMF-2031
|
20A | 7A | |||
|
EKMF-2531
|
25A | 9A | |||
|
EKMF-3240
|
32A | 12A |  |
||
|

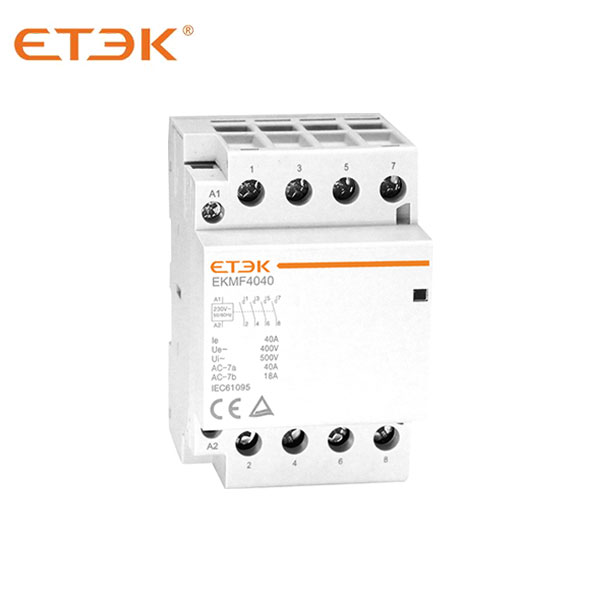

EKMF-4040
|
40A | 18A | |||
|
EKMF-6340
|
63A | 25A | |||
|
EKMF-3204
|
32A | 12A |  |
||
|
EKMF-4004
|
40A | 18A | |||
|
EKMF-6304
|
63A | 25A | |||
|
EKMF-3222
|
32A | 12A |  |
||
|
EKMF-4022
|
40A | 18A | |||
|
EKMF-6322
|
63A | 25A | |||
|
EKMF-3231
|
32A | 12A |  |
||
|
EKMF-4031
|
40A | 18A | |||
|
EKMF-6331
|
63A | 25A | |||
|
EKMF-8040
|
80A | 32A |  |
||
|
EKMF-10040
|
100A | 40A | |||
|
EKMF-12540
|
125A | 50A | |||
|
EKMF-8004
|
80A | 32A |  |
||
|
EKMF-10004
|
100A | 40A | |||
|
EKMF-12504
|
125A | 50A | |||
|
EKMF-8022
|
80A | 32A |  |
||
|
EKMF-10022
|
100A | 40A | |||
|
EKMF-12522
|
125A | 50A | |||
|
EKMF-8031
|
80A | 32A |  |
||
|
EKMF-10031
|
100A | 40A | |||
|
EKMF-12531
|
125A | 50A | |||
