EKMF Automatische Steuerung Typ AC Modularer Schütz für EV-Ladegeräte
Anfragen

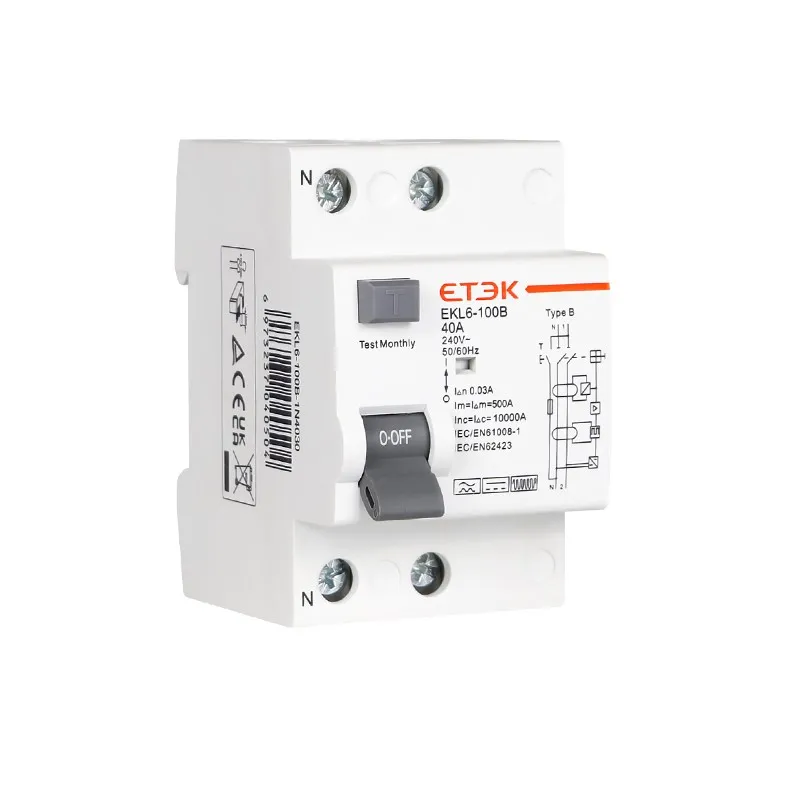

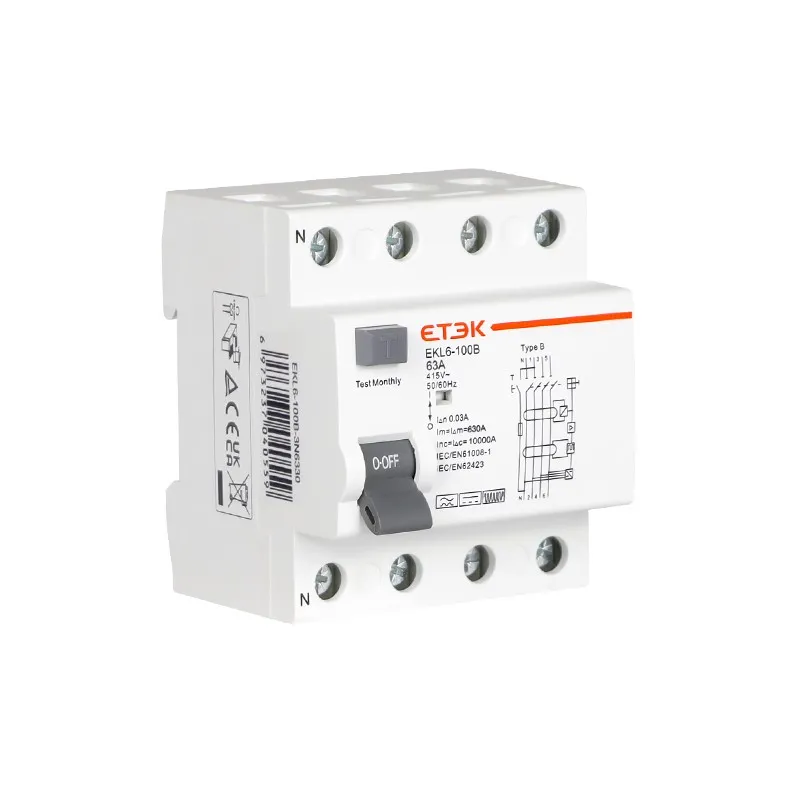

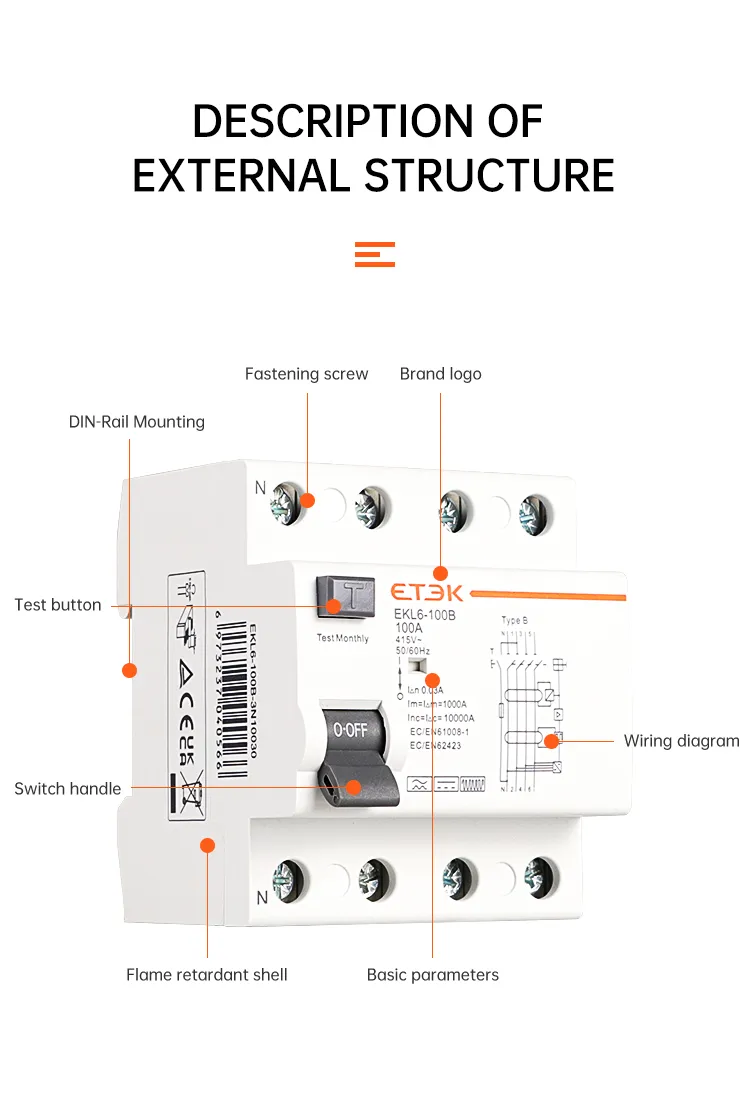

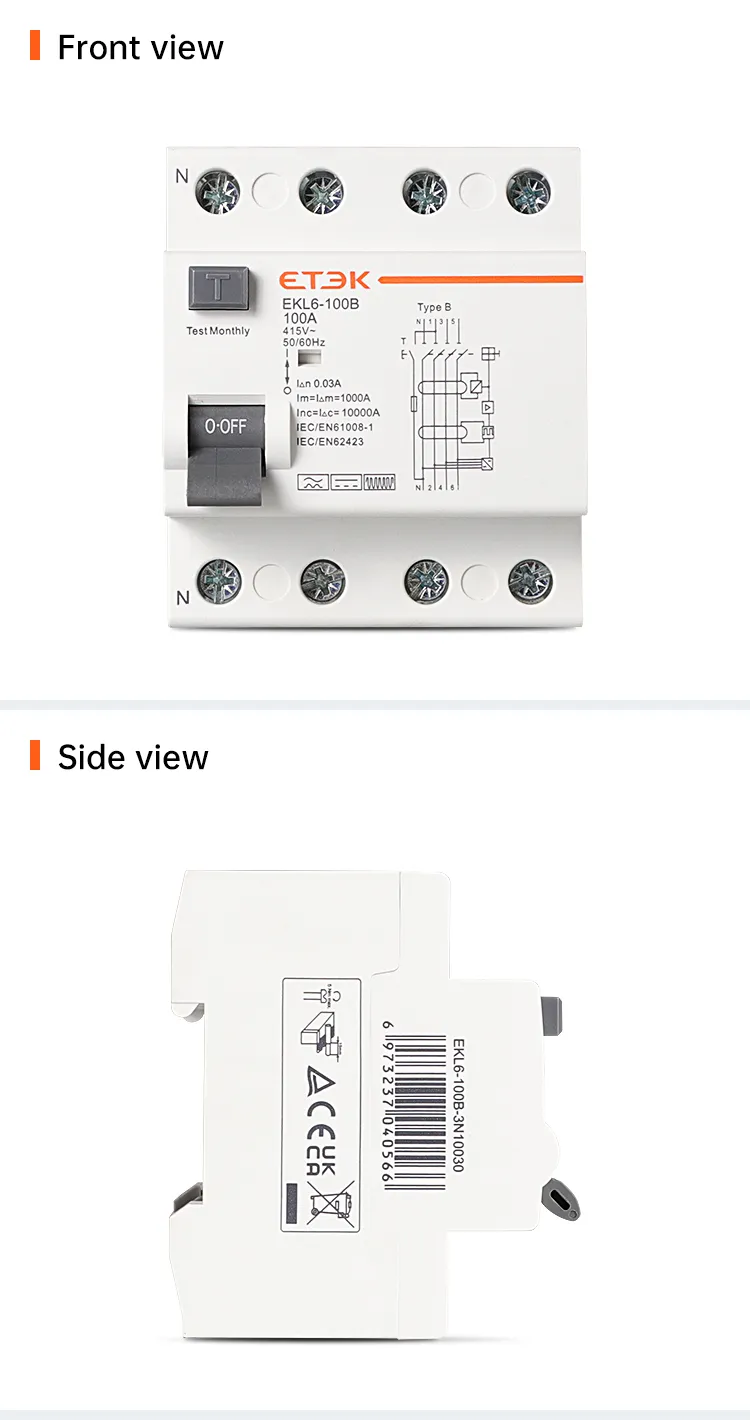

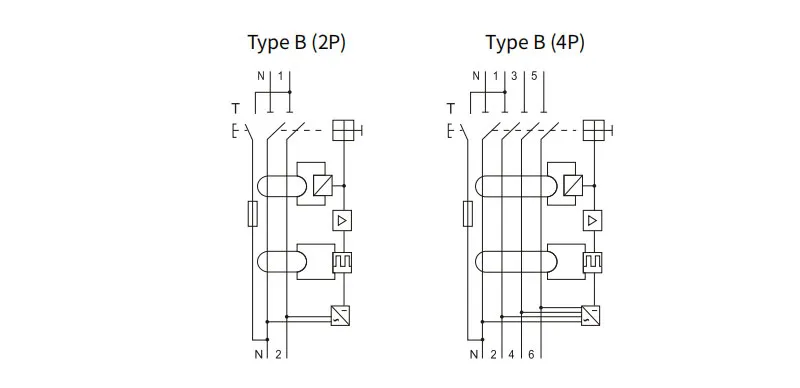

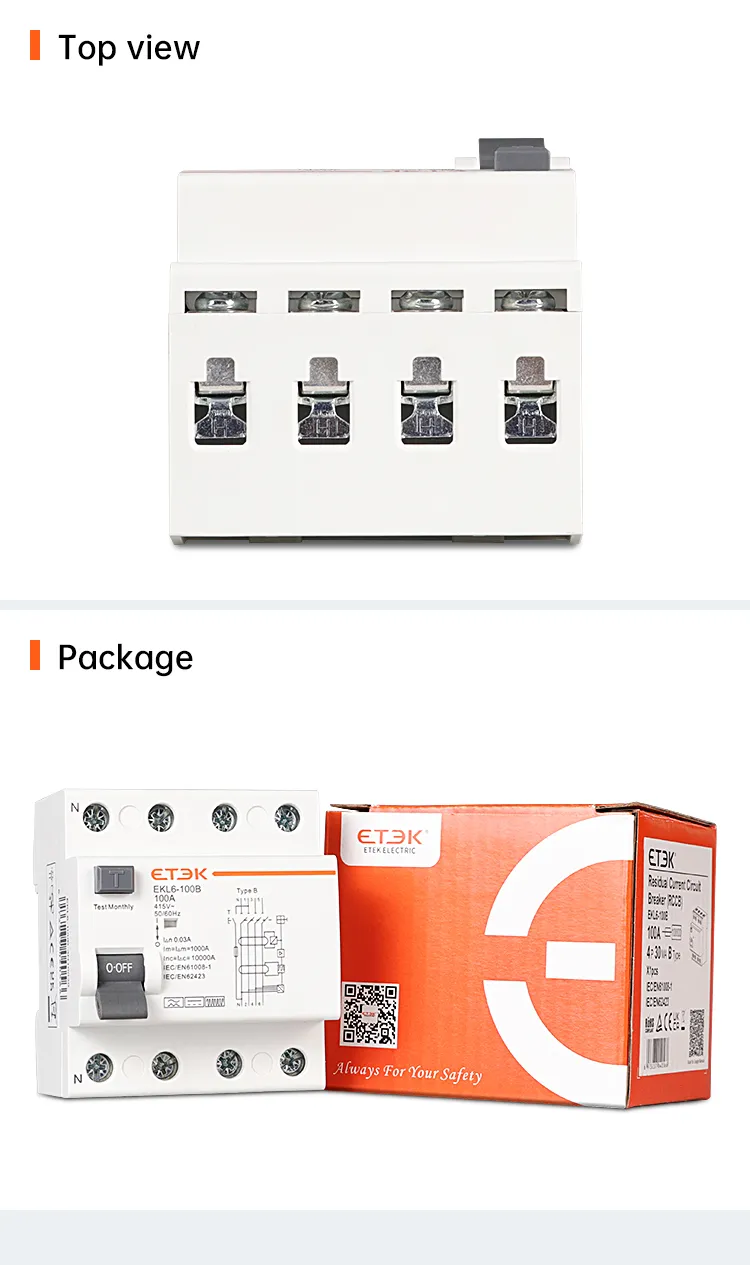

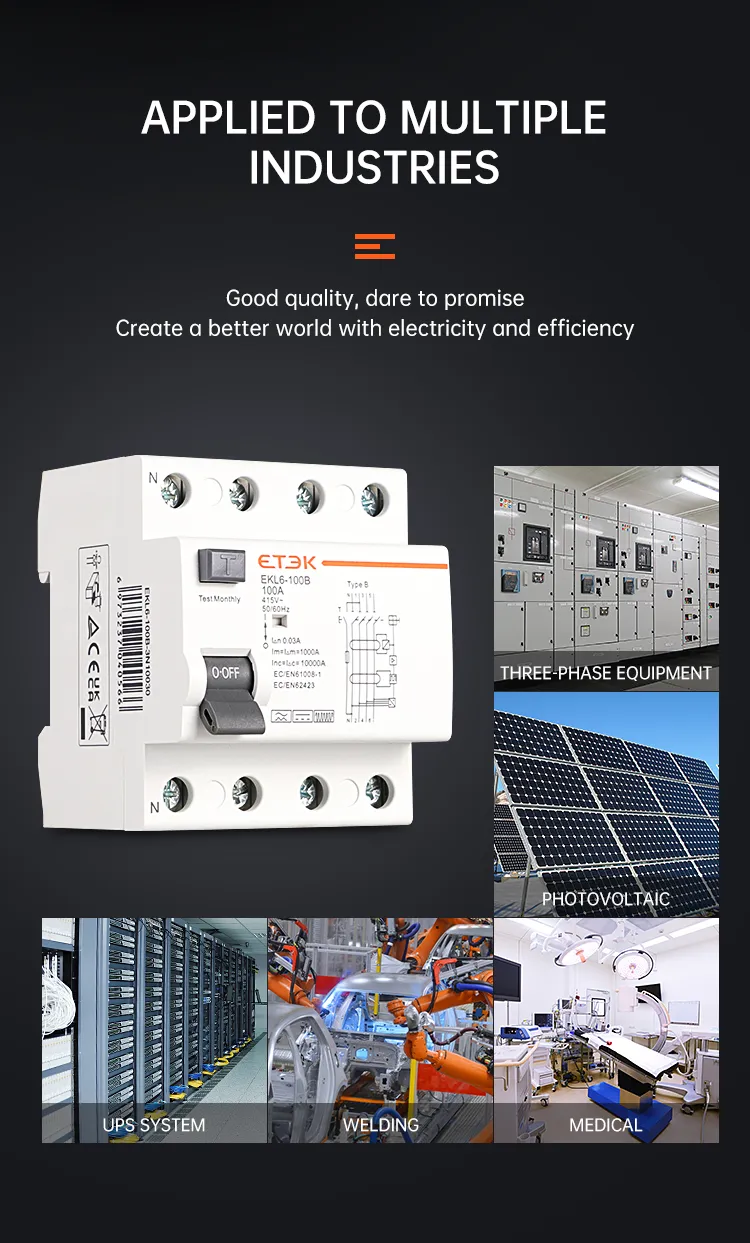

EKL6-100B Typ B RCD hat ein neuartiges Erscheinungsbild, eine kompakte Struktur, gute Zuverlässigkeit und hohe Sicherheit. Die Produkte entsprechen IEC61008-1, IEC62423. Sie gewährleisten ein höheres Schutzniveau bei maximaler Betriebskontinuität unter allen Arbeitsbedingungen. RCDs vom Typ B können in vielen Anwendungen maximale Sicherheit gewährleisten, z. B. in Ladestationen für Elektrofahrzeuge, Kränen und Aufzügen, PV- und Windkraftanlagen usw.

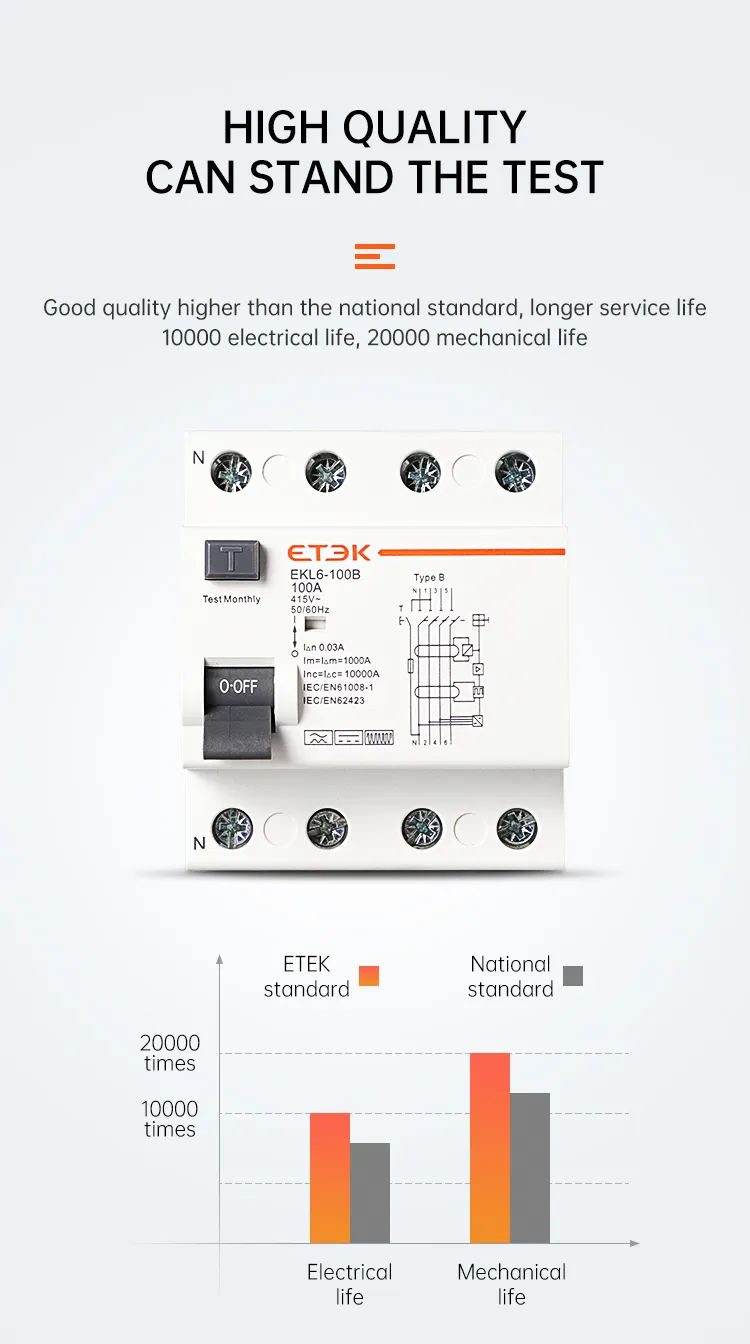

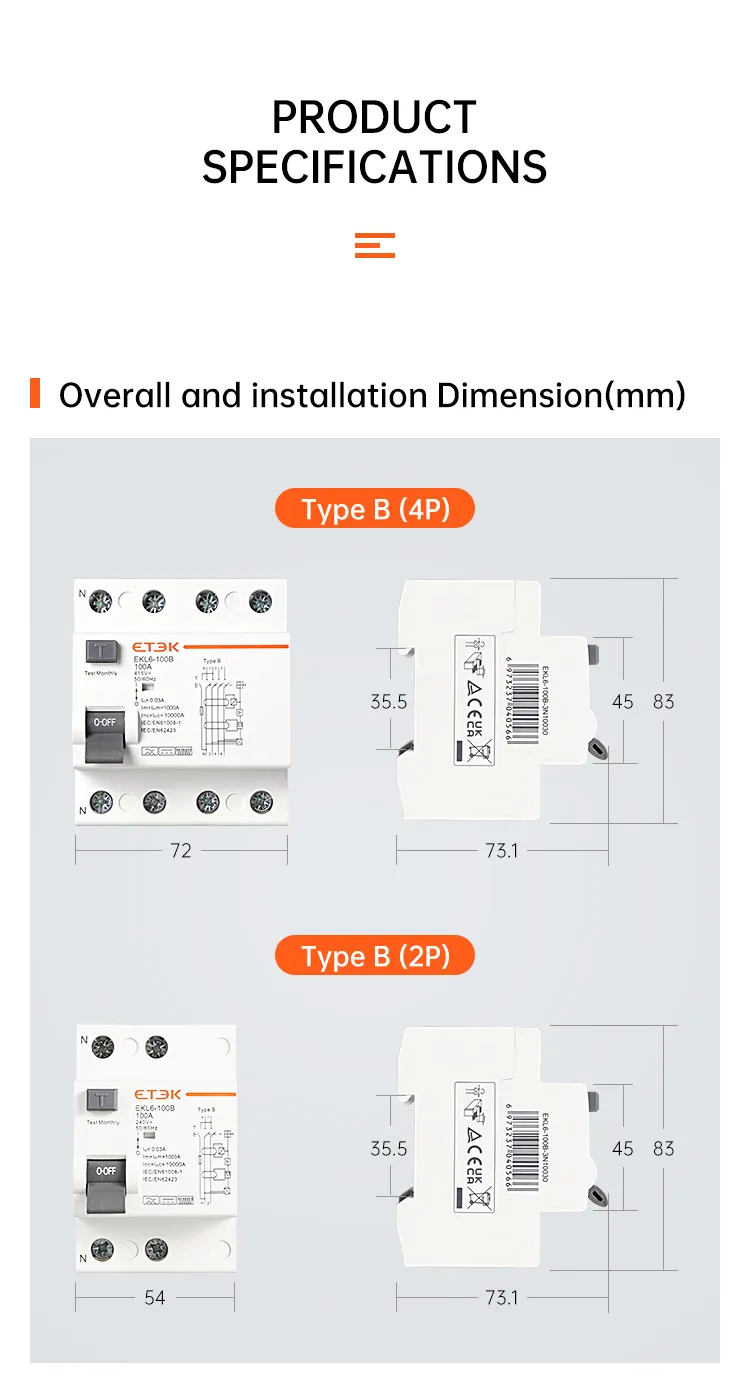

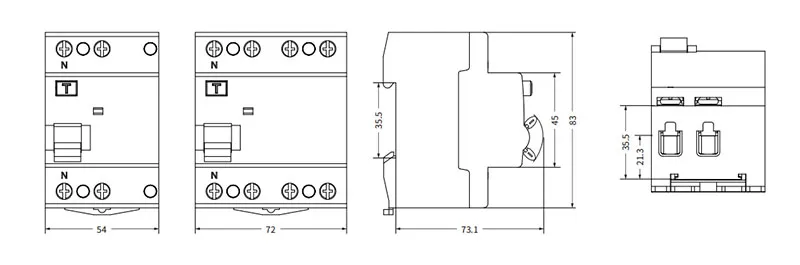

Elektrische Eigenschaften | ||
| Modus | Elektromagnetisch | |
| Typ (Wellenform des erfassten Erdschlusses) | B | |
| Nennstrom In | 25,40,63,80,100A | |
| Stangen | 2P,4P | |
| Nennspannung Ue | 2P 240V~, 4P 415V~ | |
| Isolationsspannung Ui | 500 V | |
| Nennfrequenz | 50/60Hz | |
| Bemessungsfehlerstrom (I△n) | 30mA | |
| Bewertetes Resteinschalt- und -ausschaltvermögen (I△m) | 500 (Ein = 25, 40 A) 630 (Ein = 63 A) | |
| Kurzschlussstrom Inc= I△c | 10.000A | |
| SCPD-Sicherung |  | |
| Pausenzeit unter I△n | ≤0,1 s | |
| Bemessungsstoßspannungsfestigkeit (1,5/50) Uimp | 4000 V | |
| Dielektrische Prüfspannung bei ind.Freq. für 1min | 2,5 kV | |
| Elektrisches Leben | 2.000 Zyklen | |
| Mechanische Lebensdauer | 4.000 Zyklen | |
Installation | ||
| Kontaktstellungsanzeige | Ja | |
| Schutzgrad | IP20 | |
| Umgebungstemperatur (mit Tagesdurchschnitt ≤35℃) | -5℃~+40℃ | |
| Lagertemperatur | -25℃~+70℃ | |
| Terminal-Verbindungstyp | Kabel/Stiftschiene/U-Schiene | |
| Klemmengröße oben/unten für Kabel | 35mm2 18-3AWG | |
| Klemmengröße oben/unten für Sammelschiene | 35mm2 18-3AWG | |
| Anzugsmoment | 2,5 Nm 22 Zoll-lbs | |
| Montage | Auf DIN-Schiene EN60715 (35 mm) mittels Schnellsteckvorrichtung | |
| Verbindung | Stromversorgung in beide Richtungen | |
Auslösestrombereich | ||
| Nacheilender Winkel | I△n＞0,01A | I△n≤0.01A |
| 0° | 0,35 I△n ≤ I△ ≤ 1,4 I△n | 0,35I△n≤I△≤2I△n |
| 90° | 0,25 I△n ≤ I△ ≤ 1,4 I△n | 0,25I△n≤I△≤2I△n |
| 135° | 0,11 I△n ≤ I△ ≤ 1,4 I△n | 0,11I△n≤I△≤2I△n |
| Stangen | Nennstrom (A) | Empfindlichkeit | ||
| 30mA | 100mA | 300mA | ||
| 1P+N | 16A | EKL6-100B-1N1630 | EKL6-100B-1N16100 | EKL6-100B-1N16300 |
| 25A | EKL6-100B-1N2530 | EKL6-100B-1N25100 | EKL6-100B-1N25300 | |
| 32A | EKL6-100B-1N3230 | EKL6-100B-1N32100 | EKL6-100B-1N32300 | |
| 40A | EKL6-100B-1N4030 | EKL6-100B-1N40100 | EKL6-100B-1N40300 | |
| 63A | EKL6-100B-1N6330 | EKL6-100B-1N63100 | EKL6-100B-1N63300 | |
| 80A | EKL6-100B-1N8030 | EKL6-100B-1N80100 | EKL6-100B-1N80300 | |
| 100A | EKL6-100B-1N10030 | EKL6-100B-1N100100 | EKL6-100B-1N100300 | |
| 3P+N | 16A | EKL6-100B-3N1630 | EKL6-100B-3N16100 | EKL6-100B-3N16300 |
| 25A | EKL6-100B-3N2530 | EKL6-100B-3N25100 | EKL6-100B-3N25300 | |
| 32A | EKL6-100B-3N3230 | EKL6-100B-3N32100 | EKL6-100B-3N32300 | |
| 40A | EKL6-100B-3N4030 | EKL6-100B-3N40100 | EKL6-100B-3N40300 | |
| 63A | EKL6-100B-3N6330 | EKL6-100B-3N63100 | EKL6-100B-3N63300 | |
| 80A | EKL6-100B-3N8030 | EKL6-100B-3N80100 | EKL6-100B-3N80300 | |
| 100A | EKL6-100B-3N10030 | EKL6-100B-3N100100 | EKL6-100B-3N100300 | |
