● Normen: IEC60898-1, IEC60947-2
● Auslöseart: Thermomagnetisch
● Nennstrom: 80~125 A
● Nennspannung: 230/400 V ~ 240/415 V
● Polzahl: 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Bemessungskurzschlussausschaltvermögen: 6 kA, 10 kA
● Auslösekurve: C, D
● Umgebungslufttemperatur: -25...+40 °C
● Verbindung: Von oben und unten
● Zertifikate: CE, CB, UKCA

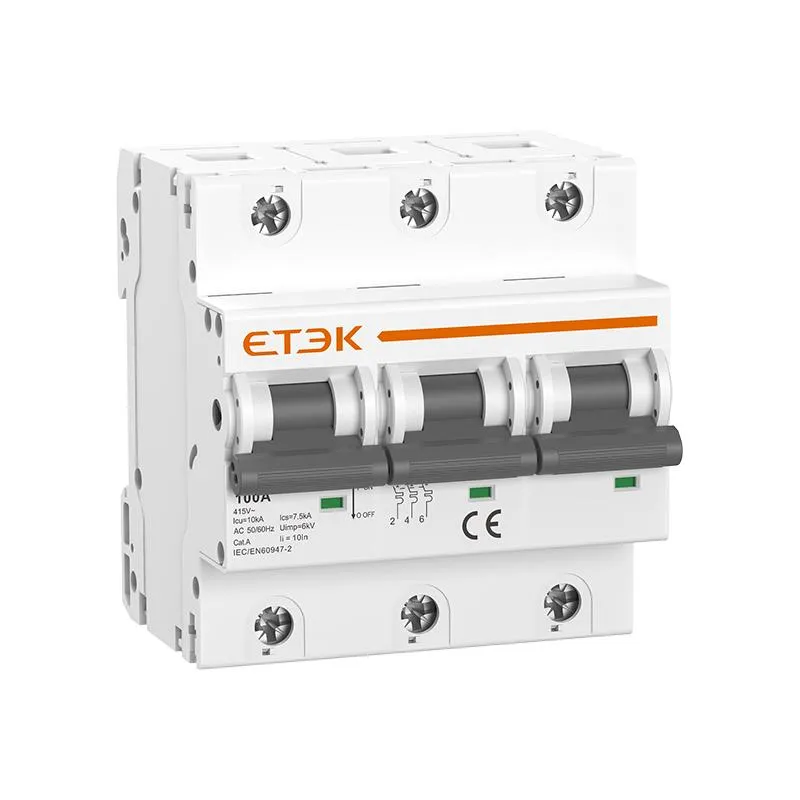

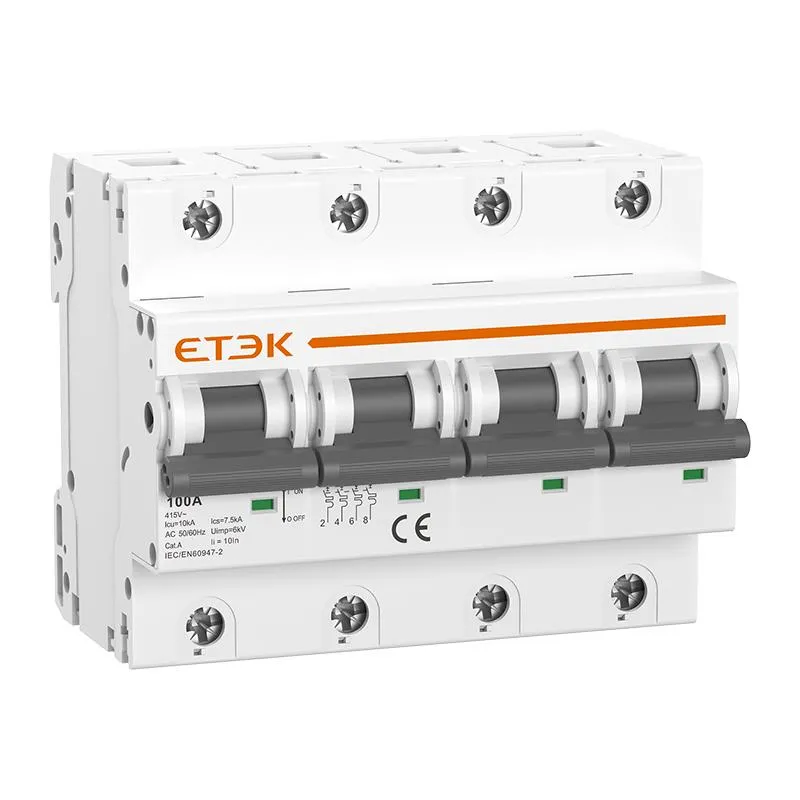

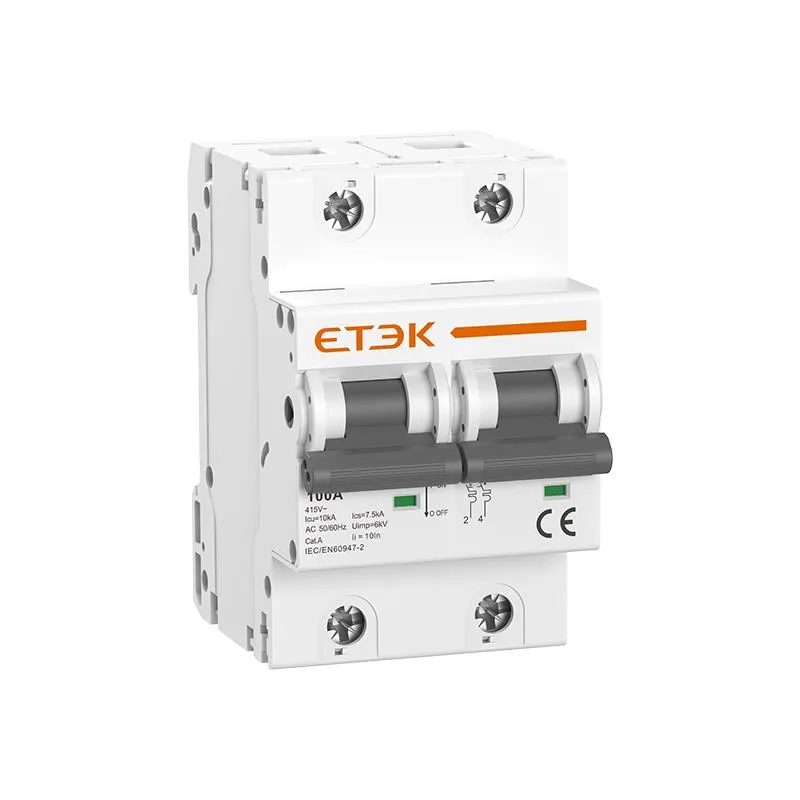

Der Leistungsschalter EKM3-125H ist ein Hochstrom-Leistungsschalter, der für anspruchsvolle elektrische Umgebungen entwickelt wurde. Mit einer Nennstromstärke von 125 A eignet er sich hervorragend für Hochspannungsanwendungen und bietet zuverlässigen Schutz und eine präzise Steuerung für hohe Stromlasten. Dadurch ist er die ideale Wahl für industrielle Umgebungen und Großbauprojekte, bei denen absolute Zuverlässigkeit unerlässlich ist.
| Standard | IEC/EN60898-1 | IEC/EN60947-2 |
| Schutz | Überstrom und Kurzschluss | |
| Reiseart | thermomagnetisch | |
| Nennstrom in | 80,100,125A | |
| Polen | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |
| Bemessungsspannung Ue | 240/415V~ | |
| Nennfrequenz | 50/60 Hz | |
| Nennbremskraft | 6.000 A | 10.000 A |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V | |
| Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV | |
| Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll | (8-12) x Zoll |
| Magnetische Trenneigenschaften | C: (5–10) x Zoll, D: (10–20) x Zoll | |
| Elektrische Lebensdauer | 4.000 Zyklen | |
| Mechanische Lebensdauer | 10.000 Zyklen | |
| Kontaktpositionsanzeiger | Ja | |
| Schutzgrad | IP20 | |
| Umgebungstemperatur (mit einem Tagesdurchschnitt von ≤35℃) | -5℃ bis +40℃, max. 95 % relative Luftfeuchtigkeit | |
| Anschlussart | Kabel-/Stift-Sammelschiene | |
| Maximale Anschlussgröße für Kabel | 50 mm 2 | |
| Maximales Anzugsdrehmoment | 3,5 Nm | |
| Installation | Montage auf 35-mm-DIN-Schiene | |
| Verbindung | Von oben und unten | |
