● Norm: IEC60898-1
● Auslöseart: Thermomagnetisch
● Schutz: Überstrom- und Kurzschlussschutz
● Nennstrom: 1~63A
● Nennspannung: 230/400 V ~ 240/415 V
● Polzahl: 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Bemessungskurzschlussausschaltvermögen: 4,5 kA
● Auslösekurve: B, C, D
● Umgebungslufttemperatur: -25...+40 °C
● Verbindung: Von oben und unten
● Zertifikate: CB, CE

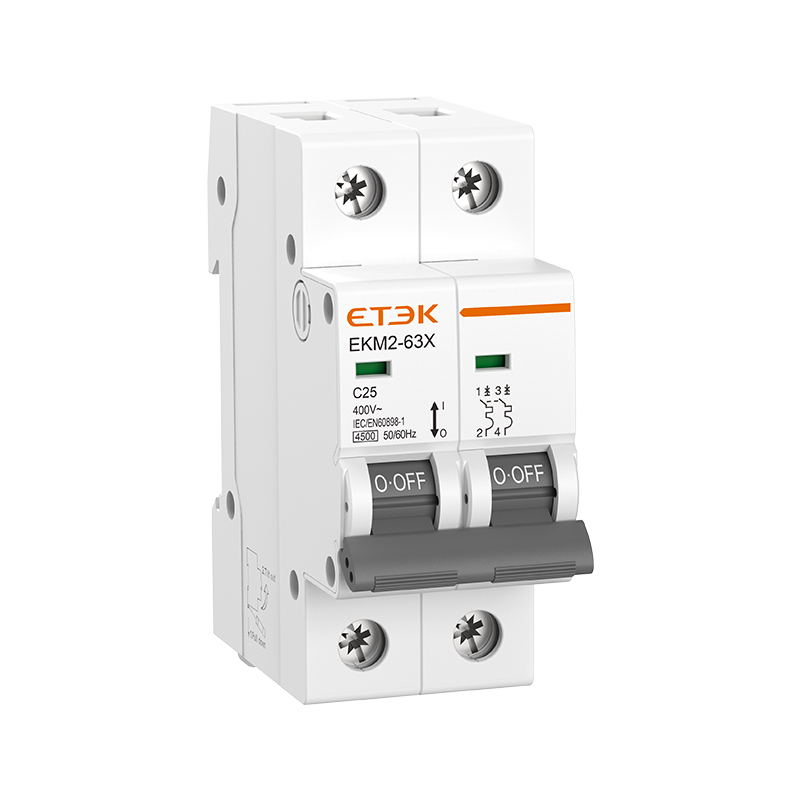

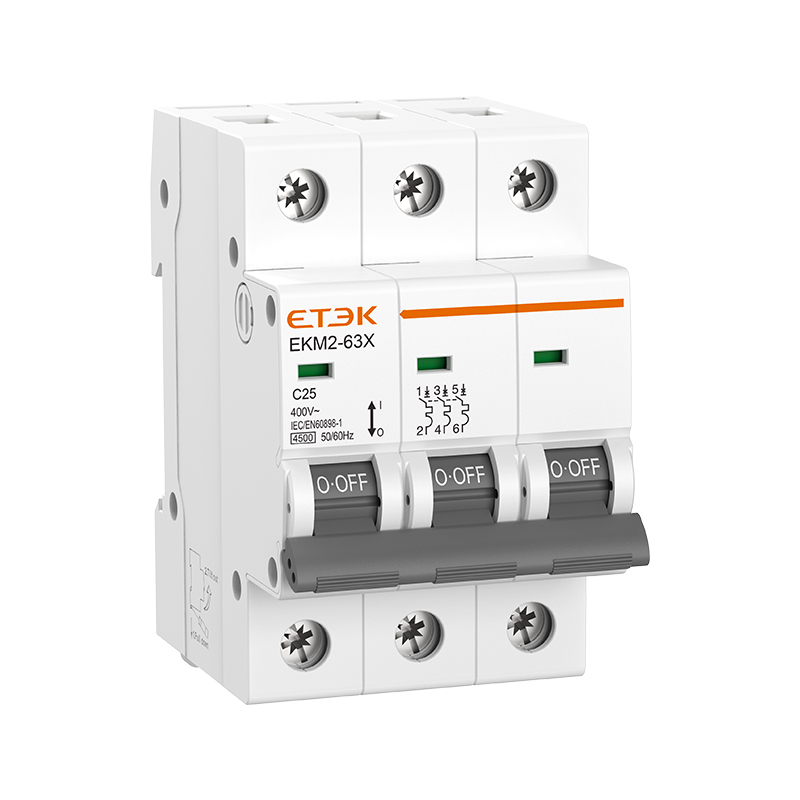

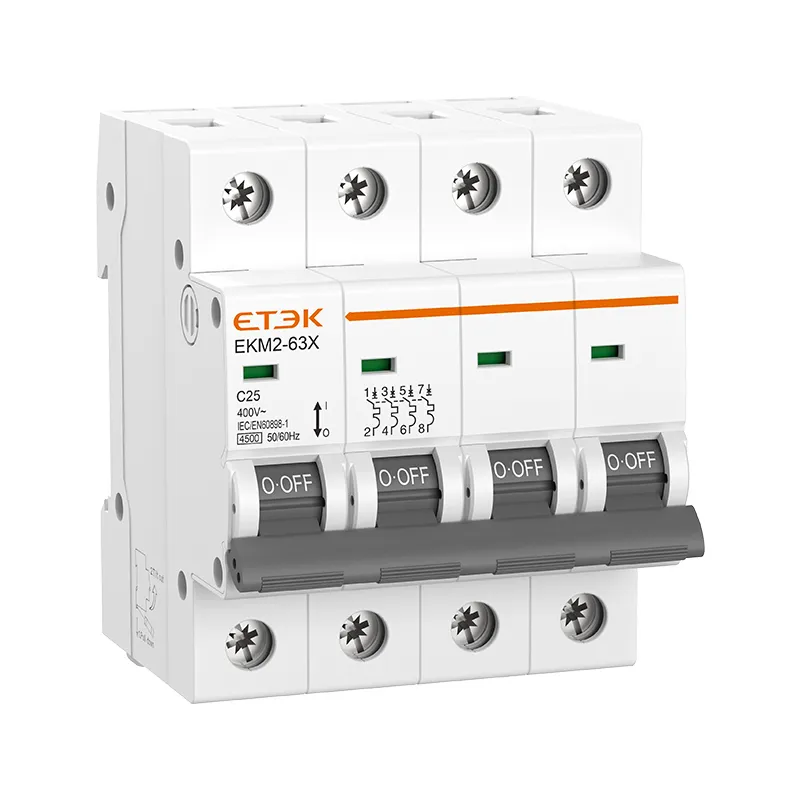

Der Mini-Leistungsschalter EKM2-63X (4,5 kA) bietet zuverlässigen Überstrom- und Kurzschlussschutz für private und industrielle Anwendungen. Dank eines breiten Nennstrombereichs, thermomagnetischer Auslösung und Kabel-/Stiftanschluss ist er eine vielseitige und robuste Lösung für Ihre Schutzanforderungen.
| Standard | IEC/EN60898-1 |
| Schutz | Überstrom und Kurzschluss |
| Reiseart | thermomagnetisch |
| Nennstrom in | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
| Polen | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Bemessungsspannung Ue | 240/415V~ |
| Nennfrequenz | 50/60 Hz |
| Nennbremskraft | 4.500 A |
| Bemessungsstoßspannungsfestigkeit (1,2/50) Uimp | 4.000 V |
| Dielektrische Prüfspannung bei der Eingangsfrequenz für 1 Minute | 2 kV |
| Thermische Freisetzungseigenschaften | (1,13-1,45) x Zoll |
| Magnetische Trenneigenschaften | B: (3–5) x Zoll, C: (5–10) x Zoll, D: (10–20) x Zoll |
| Elektrische Lebensdauer | 4.000 Zyklen |
| Mechanische Lebensdauer | 10.000 Zyklen |
| Kontaktpositionsanzeiger | Ja |
| Schutzgrad | IP20 |
| Umgebungstemperatur (mit einem Tagesdurchschnitt von ≤35℃) | -5℃ bis +40℃, max. 95 % relative Luftfeuchtigkeit |
| Anschlussart | Kabel-/Stift-Sammelschiene |
| Maximale Anschlussgröße für Kabel | 25 mm 2 |
| Maximales Anzugsdrehmoment | 2,5 Nm |
| Installation | Montage auf 35-mm-DIN-Schiene |
| Verbindung | Von oben und unten |
