Produktübersicht

Der EKDB11T ist ein robuster, IEC 61439-3-konformer Dreiphasen-Steckverteiler, der für anspruchsvolle gewerbliche und industrielle Anwendungen entwickelt wurde. Er zeichnet sich durch Zuverlässigkeit und einfache Installation aus und verfügt über vollständig gekapselte Sammelschienen sowie verschiedene Hauptschalteroptionen zur Anpassung an unterschiedliche Lastanforderungen.

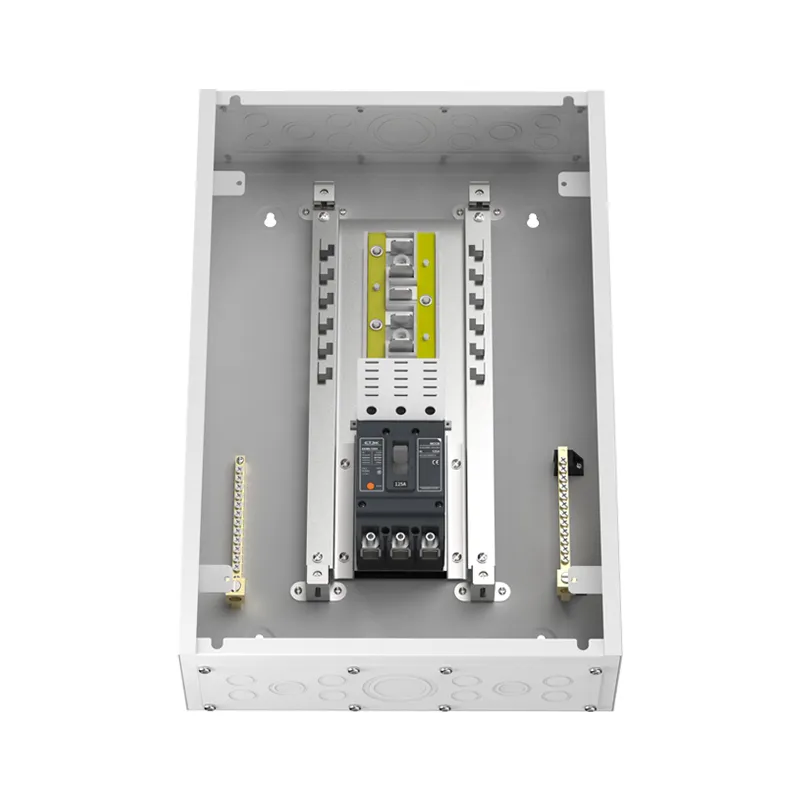

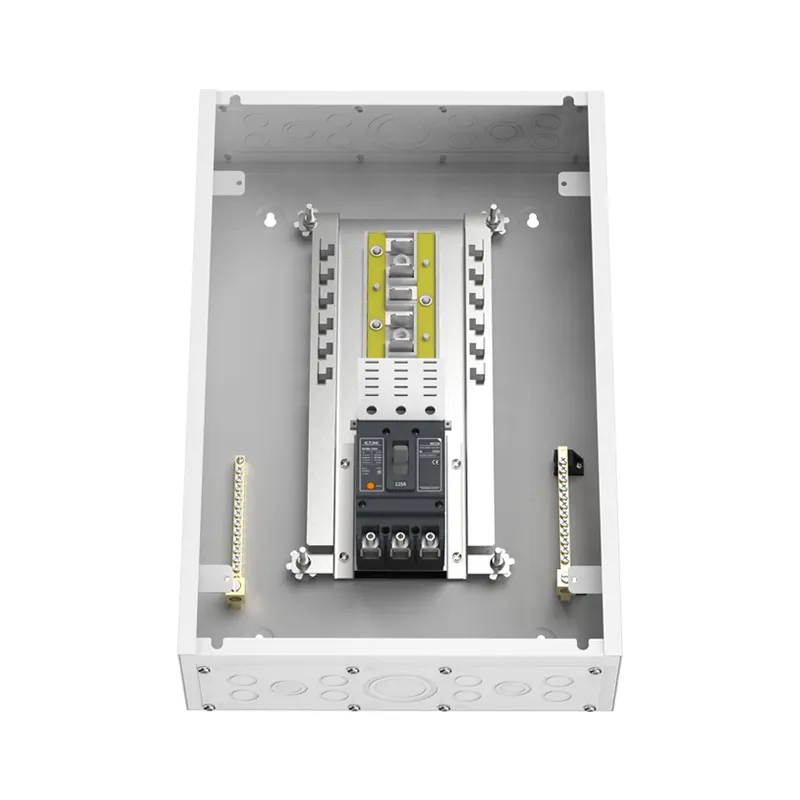

Der EKDB11T ist sowohl als Aufputz- (EKDB11TS) als auch als Unterputzversion (EKDB11TF) erhältlich und unterstützt drei Hauptschalteroptionen: 125-A-Trennschalter, 125-A-Leistungsschalter (MCCB) oder 250-A-Leistungsschalter (MCCB). Das innovative Design umfasst exklusive Höhenverstellmechanismen für die Unterputzversionen, die eine perfekte Ausrichtung zwischen den Leistungsschaltern und der Frontabdeckung gewährleisten.

Mit einer Abzweigkapazität von 12 bis 48 Leitungen ist die EKDB11T sowohl für steckbare Leitungsschutzschalter (MCB) als auch für steckbare Fehlerstrom-Schutzschalter (RCBO) geeignet und bietet somit außergewöhnliche Flexibilität für diverse gewerbliche und industrielle Anwendungen. Die Verteilerbox verfügt über abnehmbare/bruchsichere Kabelverschraubungsplatten, mehrere Ausbrechmöglichkeiten und großzügigen Platz für die Verdrahtung, was ein ordentliches Kabelmanagement und eine unkomplizierte Installation ermöglicht.

Überlegener Schutz : Vollständig ummantelte Stromschienen bieten erhöhte Sicherheit für das Wartungspersonal.
Flexible Konfiguration : Mehrere Hauptschalteroptionen (125-A-Trennschalter, 125-A-Leistungsschalter, 250-A-Leistungsschalter) zur Anpassung an unterschiedliche Lastanforderungen
Höhenverstellbare Montage : Exklusive Höhenverstellschrauben an der Türinnenseite für flächenbündige Ausführungen gewährleisten die perfekte Ausrichtung des Sicherungsautomaten.
Robuste Konstruktion : Das Gehäuse aus 1,2 mm starkem Stahlblech gewährleistet Langlebigkeit in anspruchsvollen Umgebungen
Einfache Wartung : Steckbare Abzweiggeräte ermöglichen einen schnellen Austausch und zukünftige Erweiterungen mit minimalem Nachbearbeitungsaufwand.
Fortschrittliches Kabelmanagement : Abnehmbare/bruchsichere Kabelverschraubungsplatten und vielfältige Ausbrechmöglichkeiten für saubere, professionelle Installationen.
Skalierbare Kapazität : Optionen von 12 bis 48 Leitungen zur Deckung komplexer Anforderungen an die elektrische Verteilung.
Vollständige Sicherheitskonformität : Erfüllt vollständig die Norm IEC 61439-3 mit Schutzart IP40.

Technische Daten

Modell		EKDB11TF	EKDB11TS
Standard		IEC 61439-3
Anzahl der Phasen		Dreiphasig
Montageart		Unterputzmontage	Oberflächenmontiert
Aktuelle Kapazität		125 A, 250 A
Nennspannung		415 V AC, 50/60 Hz
Bemessungsisolationsspannung (Ui)		690 V
Anzahl der Möglichkeiten		12, 18, 24, 30, 36, 42, 48
Schutzart		IP40
Stahlblechdicke		1,2 mm
Oberflächenveredelung		Pulverbeschichtet mit elektrostatischer Epoxid-Polyester-Beschichtung (RAL7035)
Betriebstemperaturbereich		-25℃ bis 55℃ (Leistungsreduzierung erforderlich; siehe Leistungsreduzierungskurven für den Leistungsschalter)
Haupteingangsschalter		Trennschalter
		MCCB
Abzweigbrecher	MCB-Stecker	1,2, 3 Pole: 6, 10, 16, 20, 25, 32, 40, 50, 63A
	Steckbarer RCBO	1P+N:6,10,16,20,25,32,40,50,63A (I△n: 30,100,300mA)
Klemmenkapazität des Hauptschalters	Trennschalter	50 mm²
	125AF MCCB	50 mm²
	250AF MCCB	120 mm²
Anschlusskapazität des Leitungsschutzschalters	MCB-Stecker	25 mm²
	Steckbarer RCBO	25 mm²
Kapazität des Neutralleiters	Eingangskabelschuh	50 mm²
	Ausgehende Terminals	16 mm²
Erdterminalkapazität	Eingangskabelschuh	50 mm²
	Ausgehende Terminals	16 mm²
Anzahl der ausgehenden Terminals		≥ Anzahl der Möglichkeiten

Abmessungen

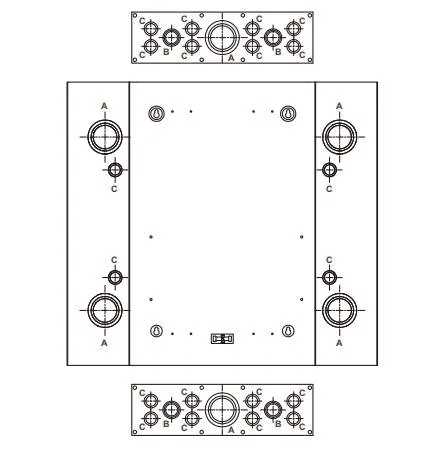

Knockout-Details

Die Verteilerbox EKDB11T verfügt über mehrere leicht zu entfernende Ausbrechöffnungen am Gehäuse, um die Kabelinstallation zu vereinfachen und Kabelsalat zu vermeiden. Die Abbildung zeigt die Ausbrechöffnungen am Gehäuse.

ausschlagen	Durchmesser (mm) (Von innen nach außen)
A	ø43/ø51/ø62
B	ø22/ø27/ø32
C	ø19/ø25

Unterputz-Trennschalter

Referenznummer	Ausgehende Wege	W	W1	H	H1	D	A	B	C
EKDB11TF-121	12	395	360	505	465	120	240	340	88
EKDB11TF-18I	48	395	360	581	541	120	240	416	88
EKDB11TF-24I	24	395	360	567	617	120	240	492	88
EKDB11TF-301	30	395	360	733	693	120	240	568	88
EKDB11TF-361	36	395	360	809	769	120	240	644	88
EKDB11TF-42I	42	395	360	885	845	120	240	720	88

Aufputz-Trennschalter

Referenznummer	Ausgehende Wege	W	W1	H	H1	D	A	B	C
EKDB11TS-121	12	370	360	475	465	120	240	340	88
EKDB11TS-18l	48	370	360	551	541	120	240	416	88
EKDB11TS-241	24	370	360	627	617	120	240	492	88
EKDB11TS-301	30	370	360	703	693	120	240	568	88
EKDB11TS-361	36	370	360	779	769	120	240	644	88
EKDB11TS-42I	42	370	360	855	845	120	240	720	88

Unterputz-125AF-Leistungsschalter

Referenznummer	Ausgehende Wege	W	W1	H	H1	D	A	B	C
EKDB11TF-12M1	12	395	360	585	545	120	240	420	120
EKDB11TF-18M1	48	395	360	661	621	120	240	496	120
EKDB11TF-24M1	24	395	360	737	697	120	240	572	120
EKDB11TF-30M1	30	395	360	813	773	120	240	648	120
EKDB11TF-36M1	36	395	360	889	849	120	240	724	120
EKDB11TF-42M1	42	395	360	965	925	120	240	800	120
EKDB11TF-48M1	48	395	360	1041	1001	120	240	876	120

Aufputz-125AF-Leistungsschalter

Referenznummer	Ausgehende Wege	W	W1	H	H1	D	A	B	C
EKDB11TS-12M1	12	370	360	555	545	120	240	420	120
EKDB11TS-18M1	48	370	360	631	621	120	240	496	120
EKDB11TS-24M1	24	370	360	707	697	120	240	572	120
EKDB11TS-30M1	30	370	360	783	773	120	240	648	120
EKDB11TS-36M1	36	370	360	859	849	120	240	724	120
EKDB11TS-42M1	42	370	360	935	925	120	240	800	120
EKDB11TS-48M1	48	370	360	1011	1001	120	240	876	120

Unterputz-Leistungsschalter 250AF

Referenznummer	Ausgehende Wege	W	W1	H	H1	D	A	B	C
EKDB11TF-12M2	12	395	360	620	580	120	240	455	120
EKDB11TF-18M2	48	395	360	696	656	120	240	531	120
EKDB11TF-24M2	24	395	360	772	732	120	240	607	120
EKDB11TF-30M2	30	395	360	848	808	120	240	683	120
EKDB11TF-36M2	36	395	360	924	884	120	240	759	120
EKDB11TF-42M2	42	395	360	1000	960	120	240	835	120
EKDB11TF-48M2	48	395	360	1076	1036	120	240	911	120

Aufputz-250AF-Leistungsschalter

Referenznummer	Ausgehende Wege	W	W1	H	H1	D	A	B	C
EKDB11TS-12M2	12	370	360	590	580	120	240	455	120
EKDB11TS-18M2	48	370	360	666	656	120	240	531	120
EKDB11TS-24M2	24	370	360	742	732	120	240	607	120
EKDB11TS-30M2	30	370	360	818	808	120	240	683	120
EKDB11TS-36M2	36	370	360	894	884	120	240	759	120
EKDB11TS-42M2	42	370	360	970	960	120	240	835	120
EKDB11TS-48M2	48	370	360	1046	1036	120	240	911	120
