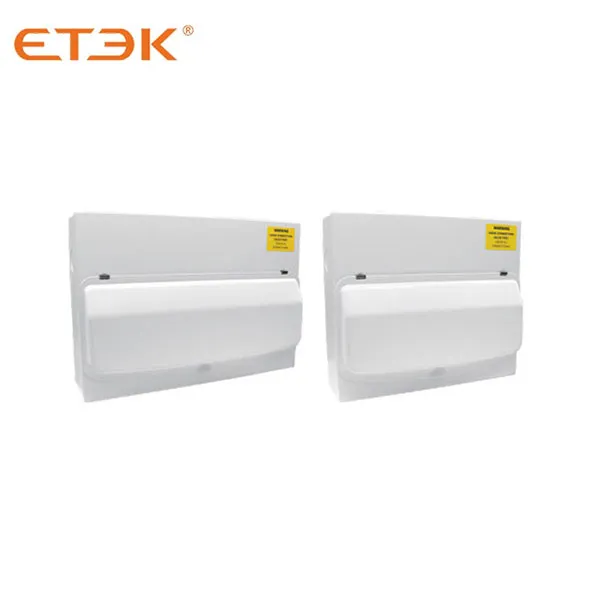

EKDB6 100A einphasiger Metallverteilerkasten (Stahlbasis)

Der Verteilerkasten wird für das Stromverteilungssystem des Terminals verwendet. Der Verteilerkasten ist mit einer 35-mm-DIN-Schiene und einem Neutralleiter ausgestattet. Terminal (wählbar). Elektrische Leistung: 100 A/einphasig, 240/415 V AC 50/60 Hz

Jetzt anfragen PDF

EKDB6 100A einphasiger Metallverteilerkasten (Stahlbasis)

Jetzt anfragen PDF

Produktübersicht

Der Verteilerkasten wird für das Stromverteilungssystem des Terminals verwendet

Der Verteilerkasten ist mit einer 35-mm-DIN-Schiene und einem Neutralleiteranschluss (wählbar) ausgestattet.

Technische Parameter

Technische Daten

Leerdose ohne Neutral- und Erdungsklemme/mit Neutral- und Erdungsklemme
Modell Nr. Wege Abmessungen (mm)
Modell Code H B D T1 (T1) W1 H1
EKDB6S6(T) 612120/612221 6 258,6 160 109 87 156 255
EKDB6S10(T) 612121/612222 10 258,6 232 109 87 228 255
EKDB6S14(T) 612122/612223 14 258,6 304 109 87 300 255
EKDB6S18(T) 612123/612224 18 258,6 376 109 87 372 255
EKDB6S24(T) 612124/612225 24 258,6 484 109 87 480 255

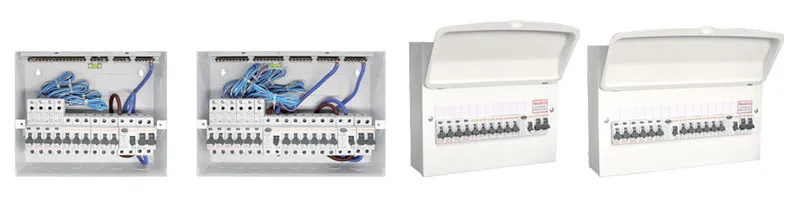

Kompletter Verteilerkastensatz mit Sammelschiene, Neutral- und Erdungsklemmen, Kabel angeschlossen
Referenznummer. Größe der Box Beschreibung Freie Wege MCB Vom Benutzer ausgewählt RCBO Vom Benutzer ausgewählt
EKDB6S6-IS 6WEGE DB-Box mit 1x2P 100A Isolator 4 Sicherungsautomat 1P 6KA,
Typ B oder Typ C,
Nennstrom:
6A, 10A, 16A, 20A, 25
A,32A,40A
FI/LS-Schalter 1P+N 6KA,
Typ B oder Typ C,
I△n: 30mA
Nennstrom:
6A, 10A, 16A, 20A, 25
A,32A,40A
EKDB6S6-RCD 6WEGE DB-Box mit 1x2P 80A RCD 4
EKDB6S10-IS-RCD 10WEGE DB-Box mit 1x2P 100A Isolator + 1x2P 80A RCD 6
EKDB6S10-IS 10WEGE DB-Box mit 1x2P 100A Isolator 8
EKDB6S10-RCD 10WEGE DB-Box mit 1x2P 80A RCD 8
EKDB6S14-IS-RCD 14WEGE DB-Box mit 1x2P 100A Isolator + 1x2P 80A RCD 10
EKDB6S14-IS-RCD2 14WEGE DB-Box mit 1x2P 100A Isolator + 2x2P 80A RCD 4+4
EKDB6S18-IS-RCD 18WEGE DB-Box mit 1x2P 100A Isolator + 1x2P 80A RCD 14
EKDB6S18-IS-RCD2 18WEGE DB-Box mit 1x2P 100A Isolator + 2x2P 80A RCD 6+6
EKDB6S24-IS-RCD2 24WEGE DB-Box mit 1x2P 100A Isolator + 2x2P 80A RCD 9+9

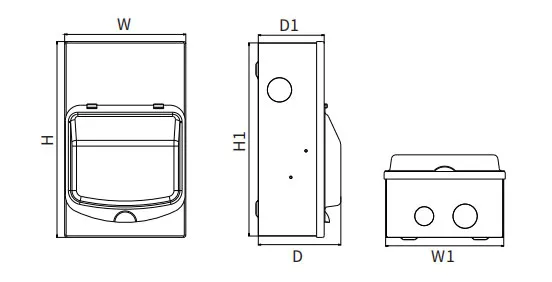

Maße
