● Norm: IEC 61439-3
● Mehrfachkonfiguration: 13/16/18/22 Positionen mit 1-6 Ebenenoptionen
● Neutral- und Erdungsschienen: Optionale Neutral- und Erdungsschienen zur Erfüllung unterschiedlicher Verdrahtungs- und Sicherheitsanforderungen
● Universelle Installation: Erhältlich als Aufputz- und Unterputzversion, passend für verschiedene räumliche Gegebenheiten.
● Modulares Design: Übersichtliche interne Anordnung für einfache Verkabelung, Wartung und zukünftige Erweiterung

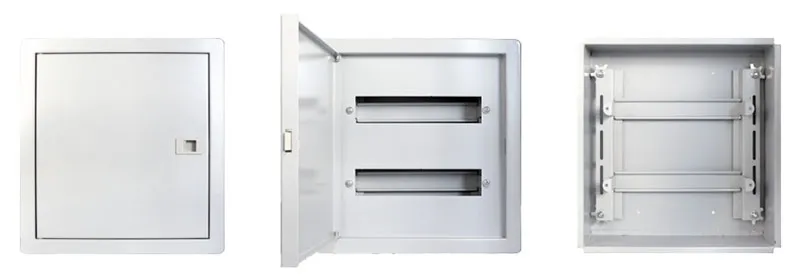

Der einphasige Verteilerkasten EKDB7S 125A bietet sicheres und zuverlässiges Strommanagement für moderne Haushalte. Er ist für einphasige Anwendungen konzipiert und zeichnet sich durch ein robustes Metallgehäuse, modulare Konfigurationsmöglichkeiten und flexible Installationsmethoden aus. Der EKDB7S ist mit verschiedenen Schutzschaltern kompatibel und bietet umfassenden elektrischen Schutz bis 125 A, um den wachsenden Anforderungen moderner Hausinstallationen gerecht zu werden.
| Modell | EKDB7SF | EKDB7SS |
| Standard | IEC 61439-3 | |
| Anzahl der Phasen | Einphasig | |
| Aktuelle Kapazität | 125 A (Maximal) | |
| Nennspannung | 240 V Wechselstrom, 50/60 Hz | |
| Installation | Unterputzmontage | Oberflächenmontiert |
| Konfiguration | 13/16/18/22 Positionen; 1–6 Schichten | |
| Schutzart | IP40 | |
| Stahlblechdicke | 1,2 mm | |
| Oberflächenveredelung | Pulverbeschichtet mit elektrostatischer Epoxid-Polyester-Beschichtung (RAL7035) | |
| Betriebstemperaturbereich | -5 °C bis 40 °C | |

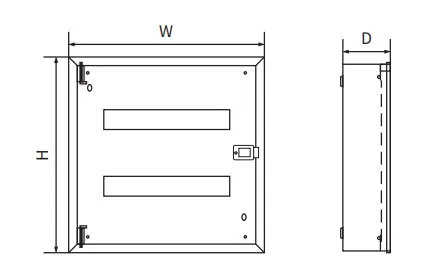

| Model | Layers | Ways | W | W1 | H | H1 | A | B | C |
| EKDB7SF-113 | 1 | 13 | 411 | 386 | 295 | 270 | 296 | 220 | 110 |
| EKDB7SF-116 | 1 | 16 | 465 | 440 | 295 | 270 | 350 | 220 | 110 |
| EKDB7SF-118 | 1 | 18 | 501 | 476 | 295 | 270 | 386 | 220 | 110 |
| EKDB7SF-122 | 1 | 22 | 573 | 548 | 295 | 270 | 458 | 220 | 110 |
| EKDB7SF-213 | 2 | 13 | 413 | 386 | 445 | 420 | 296 | 370 | 110 |
| EKDB7SF-216 | 2 | 16 | 465 | 440 | 445 | 420 | 350 | 370 | 110 |
| EKDB7SF-218 | 2 | 18 | 501 | 476 | 445 | 420 | 386 | 370 | 110 |
| EKDB7SF-222 | 2 | 22 | 573 | 548 | 445 | 420 | 458 | 370 | 110 |
| EKDB7SF-313 | 3 | 13 | 411 | 386 | 595 | 570 | 296 | 520 | 110 |
| EKDB7SF-316 | 3 | 16 | 465 | 440 | 595 | 570 | 350 | 520 | 110 |
| EKDB7SF-318 | 3 | 18 | 501 | 476 | 595 | 570 | 386 | 520 | 110 |
| EKDB7SF-322 | 3 | 22 | 573 | 548 | 595 | 570 | 458 | 520 | 110 |
| EKDB7SF-413 | 4 | 13 | 411 | 386 | 745 | 720 | 296 | 670 | 110 |
| EKDB7SF-416 | 4 | 16 | 465 | 440 | 745 | 720 | 350 | 670 | 110 |
| EKDB7SF-418 | 4 | 18 | 501 | 476 | 745 | 720 | 386 | 670 | 110 |
| EKDB7SF-422 | 4 | 22 | 573 | 548 | 745 | 720 | 458 | 670 | 110 |
| EKDB7SF-513 | 5 | 13 | 411 | 386 | 895 | 870 | 296 | 820 | 110 |
| EKDB7SF-516 | 5 | 16 | 465 | 440 | 895 | 870 | 350 | 820 | 110 |
| EKDB7SF-518 | 5 | 18 | 501 | 476 | 895 | 870 | 386 | 820 | 110 |
| EKDB7SF-522 | 5 | 22 | 573 | 548 | 895 | 870 | 458 | 820 | 110 |
| EKDB7SF-613 | 6 | 13 | 411 | 386 | 1045 | 1020 | 296 | 970 | 110 |
| EKDB7SF-616 | 6 | 16 | 465 | 440 | 1045 | 1020 | 350 | 970 | 110 |
| EKDB7SF-618 | 6 | 18 | 501 | 476 | 1045 | 1020 | 386 | 970 | 110 |
| EKDB7SF-622 | 6 | 22 | 573 | 548 | 1045 | 1020 | 458 | 970 | 110 |

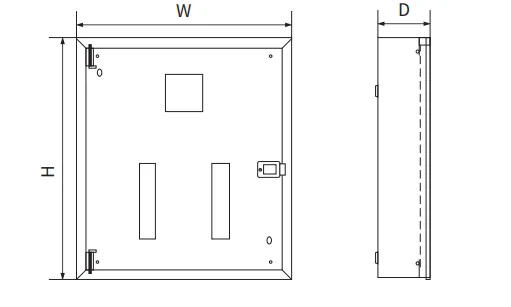

| Model | Layers | Ways | W | W1 | H | H1 | A | B | C |
| EKDB7SF-113 | 1 | 13 | 396 | 386 | 280 | 270 | 296 | 220 | 110 |
| EKDB7SF-116 | 1 | 16 | 450 | 440 | 280 | 270 | 350 | 220 | 110 |
| EKDB7SF-118 | 1 | 18 | 486 | 476 | 280 | 270 | 386 | 220 | 110 |
| EKDB7SF-122 | 1 | 22 | 558 | 548 | 280 | 270 | 458 | 220 | 110 |
| EKDB7SF-213 | 2 | 13 | 396 | 386 | 430 | 420 | 296 | 370 | 110 |
| EKDB7SF-216 | 2 | 16 | 450 | 440 | 430 | 420 | 350 | 370 | 110 |
| EKDB7SF-218 | 2 | 18 | 486 | 476 | 430 | 420 | 386 | 370 | 110 |
| EKDB7SF-222 | 2 | 22 | 558 | 548 | 430 | 420 | 458 | 370 | 110 |
| EKDB7SF-313 | 3 | 13 | 396 | 386 | 580 | 570 | 296 | 520 | 110 |
| EKDB7SF-316 | 3 | 16 | 450 | 440 | 580 | 570 | 350 | 520 | 110 |
| EKDB7SF-318 | 3 | 18 | 486 | 476 | 580 | 570 | 386 | 520 | 110 |
| EKDB7SF-322 | 3 | 22 | 558 | 548 | 580 | 570 | 458 | 520 | 110 |
| EKDB7SF-413 | 4 | 13 | 396 | 386 | 730 | 720 | 296 | 670 | 110 |
| EKDB7SF-416 | 4 | 16 | 450 | 440 | 730 | 720 | 350 | 670 | 110 |
| EKDB7SF-418 | 4 | 18 | 486 | 476 | 730 | 720 | 386 | 670 | 110 |
| EKDB7SF-422 | 4 | 22 | 558 | 548 | 730 | 720 | 458 | 670 | 110 |
| EKDB7SF-513 | 5 | 13 | 396 | 386 | 880 | 870 | 296 | 820 | 110 |
| EKDB7SF-516 | 5 | 16 | 450 | 440 | 880 | 870 | 350 | 820 | 110 |
| EKDB7SF-518 | 5 | 18 | 486 | 476 | 880 | 870 | 386 | 820 | 110 |
| EKDB7SF-522 | 5 | 22 | 558 | 548 | 880 | 870 | 458 | 820 | 110 |
| EKDB7SF-613 | 6 | 13 | 396 | 386 | 1030 | 1020 | 296 | 970 | 110 |
| EKDB7SF-616 | 6 | 16 | 450 | 440 | 1030 | 1020 | 350 | 970 | 110 |
| EKDB7SF-618 | 6 | 18 | 486 | 476 | 1030 | 1020 | 386 | 970 | 110 |
| EKDB7SF-622 | 6 | 22 | 558 | 548 | 1030 | 1020 | 458 | 970 | 110 |
